สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-Q440A003-C
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า | ข้อกำหนดไฟเบอร์ |

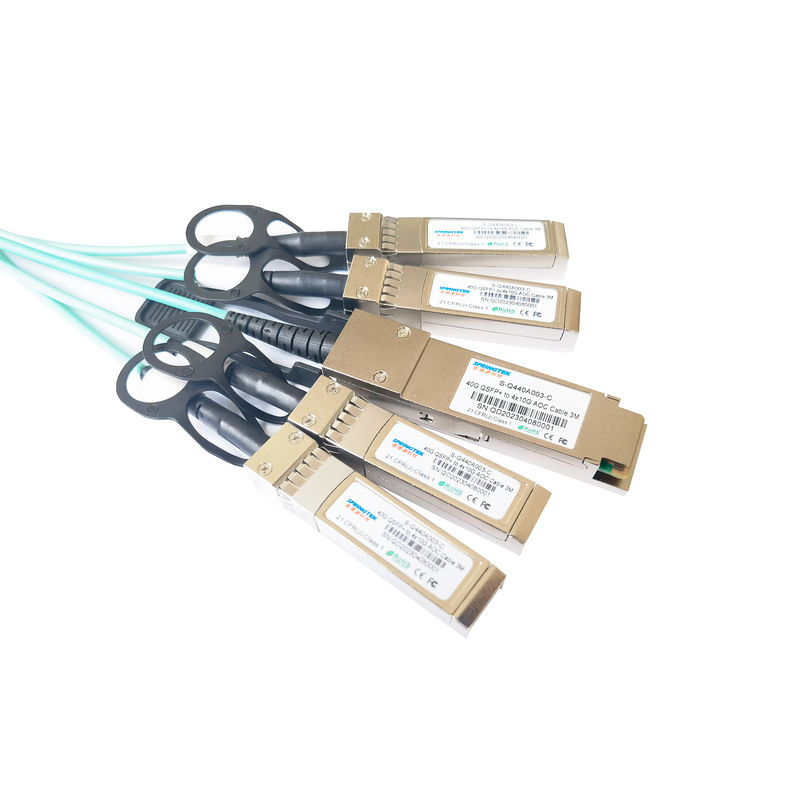

| S-Q440A003-C | 40G QSFP+ ถึง 4x10G สายเคเบิล AOC 3 ม | 0~70℃ |
คำอธิบาย
ผลิตภัณฑ์ Springtek 40G QSFP+ AOC เป็นสายเคเบิลออปติคัลแอ็คทีฟแบบขนานที่มีอัตราข้อมูลสูง เพื่อเอาชนะข้อจำกัดด้านแบนด์วิธของสายเคเบิลทองแดงแบบดั้งเดิมSpringtek 40G QSFP+ AOC นำเสนอช่องรับส่งข้อมูลอิสระ 4 ช่องและช่องรับข้อมูล 4 ช่องผ่านมัลติโหมด Ribbon Fiber ซึ่งแต่ละช่องสามารถทำงานได้ 10 Gb/s ดังนั้น อัตราข้อมูลรวม 40Gb/s ที่ระยะการส่งข้อมูล 100 เมตรจึงสามารถทำได้ ผลิตภัณฑ์เพื่อรองรับการแลกเปลี่ยนข้อมูลการประมวลผลที่รวดเร็วเป็นพิเศษ
ผลิตภัณฑ์ Springtek ได้รับการออกแบบด้วยฟอร์มแฟกเตอร์ การเชื่อมต่อออปติคอล/ไฟฟ้าตามข้อตกลง QSFP+ Multi-Source (MSA) ผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อตอบสนองสภาวะการทำงานภายนอกที่รุนแรงที่สุด รวมถึงอุณหภูมิ ความชื้น และการรบกวน EMI
คุณสมบัติ
แอพพลิเคชั่น
มาตรฐานล
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย |
| อุณหภูมิแวดล้อมในการจัดเก็บ | ตเอส.ที.จี | -40 | 85 | ℃ |
| ความชื้นในการทำงาน | ชมอ | 5 | 90 | % |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.3 | +3.6 | วี |
| แรงดันไฟฟ้าขาเข้า | วิน | -0.3 | VCC+0.3 | วี |
| เกณฑ์ความเสียหายต่อเลน | ดี.ที | 3.4 | เดซิเบล |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.13 | 3.3 | 3.47 | วี |
| ควบคุมแรงดันไฟฟ้าอินพุตสูง | 2 | วี.ซี.ซี | วี | ||
| ควบคุมแรงดันไฟเข้าต่ำ | 0 | 0.8 | วี | ||
| อัตราข้อมูลแต่ละเลน | 10.3125 | 11.2 | Gbps |
เครื่องส่ง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
|
ความทนทานต่อแรงดันไฟฟ้าอินพุตแบบสิ้นสุดเดียว |
-0.3 | 4 | วี | |||
|
ความอดทนแรงดันไฟฟ้าขาเข้าโหมดทั่วไป AC |
15 | เอ็มวี | ร.ฟ.ท | |||
|
ความแตกต่างของแรงดันอินพุต เกณฑ์การสวิง |
50 | เอ็มวีพีพี |
เกณฑ์ LOSA |
|||
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วิน, พี | 180 | 1200 | เอ็มวีพีพี | ||
| อิมพีแดนซ์อินพุทดิฟเฟอเรนเชียล | ซิน | 90 | 100 | 110 | โอห์ม | |
|
ความทนทานต่อแรงดันไฟฟ้าอินพุตแบบสิ้นสุดเดียว |
-0.3 | 4 | วี | |||
| พารามิเตอร์ S- อินพุตดิฟเฟอเรนเชียล | SDD11 | < -12 + 2 × SQRT(f) โดยที่ f เป็น GHz | เดซิเบล | 0.01-4.1GHz | ||
| < -6.3 + 13 × log10(f/5.5) พร้อม f ใน GHz | เดซิเบล | 4.1-11.1GHz | ||||
|
ความแตกต่างที่สะท้อนไปยังการแปลงโหมดทั่วไป |
SCD11 | -10 | เดซิเบล | 0.01-11.1GHz | ||
เครื่องรับ
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| แรงดันขาออกแบบปลายเดี่ยว | -0.3 | 4 | วี | |||
|
แรงดันขาออกของโหมด AC ทั่วไป |
7.5 | เอ็มวี | ร.ฟ.ท | |||
|
การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน |
วอท, pp | 400 | 800 | เอ็มวีพีพี | ||
| อิมพีแดนซ์เอาต์พุตส่วนต่าง | ซูท | 90 | 100 | 110 | โอห์ม | |
|
พารามิเตอร์ S ของเอาท์พุตดิฟเฟอเรนเชียล |
SDD22 | < -12 + 2 × SQRT(f ) โดยที่ f เป็น GHz | เดซิเบล | 0.01-4.1GHz | ||
| < -6.3 + 13 × log10(f/5.5) พร้อม f ใน GHz | เดซิเบล | 4.1-11.1GHz | ||||
|
ค่าสัมประสิทธิ์การสะท้อนเอาต์พุตโหมดทั่วไป |
SCC22 | < -7 + 1.6×f โดย f เป็น GHz | เดซิเบล | 0.01-2.5GHz | ||
| -3 | เดซิเบล | 2.5-11.1GHz | ||||
| กระวนกระวายใจทั้งหมด | 0.38 | UI | ||||
| กระวนกระวายใจที่กำหนด | 0.64 | UI | ||||
