สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QS4085M03-ซีดี

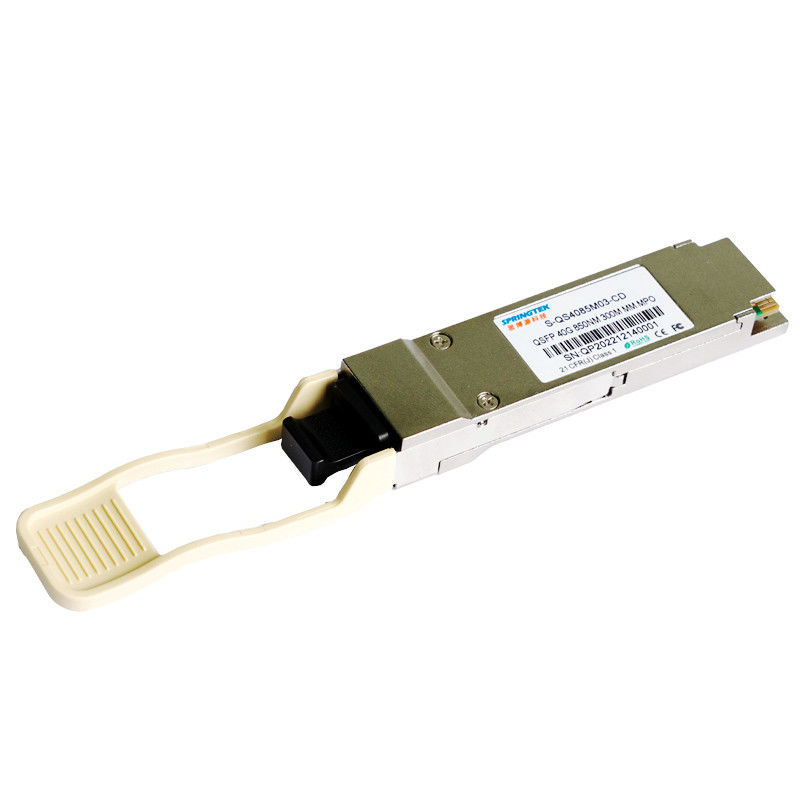

40Gbps เข้ากันได้ Cisco QSFP + SR 850nm 300m MPO โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-QS4085M03-ซีดี | QSFP+, 40Gbps, 850nm, MM, MPO,300m, 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ QSFP+ ของ Springtek 40G-eSR4 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของอีเธอร์เน็ต 40G รวมถึงการแบ่งลิงก์ SR 10G ผ่าน OM3 MMF สูงสุด 300 ม.สอดคล้องกับ QSFP+ MSA, IEEE 802.3baประหยัดค่าใช้จ่าย ใช้พลังงานต่ำด้วยแหล่งจ่ายไฟ 3.3V เดียวมันถูกประดิษฐ์ขึ้นด้วยโลหะทั้งหมดและตัวเครื่องขนาดกะทัดรัดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
คุณสมบัติ
แหล่งจ่ายไฟ +3.3V เดียว
อุณหภูมิในการทำงาน:0 ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR InfniBand
ฝ่าวงล้อมไปที่ 4 x 10GBASE-SR
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.46 | วี |
| การใช้พลังงานทั้งหมด | พี | - | - | 1.5 | ว |
| อัตราข้อมูล | บีอาร์ | - | 10.3125 | - | Gbps |
ลักษณะไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | บันทึก | ||
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 1200 | เอ็มวี | |||
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม | |||
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | ตาม IEEE P802.3ba 86A.4.1.1 | เดซิเบล | 10MHz ถึง 11.1GHz | |||||
| ดิฟเฟอเรนเชียลกับการสูญเสียการส่งคืนอินพุตโหมดทั่วไป | 10 | - | - | เดซิเบล | 10MHz ถึง 11.1GHz | |||
| J2 ความอดทนกระวนกระวายใจ | เจทูที | 0.17 น | - | - | UI | ตาม IEEE P802.3ba 86A.4.1 | ||
| J9 ความอดทนกระวนกระวายใจ | J9T | 0.29 | - | - | UI | |||
| ลักษณะทางไฟฟ้าของเครื่องรับ | ||||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |||
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 900 | เอ็มวี | |||
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม | |||
| การสูญเสียผลตอบแทนส่วนต่าง | ตาม IEEE P802.3ba 86A.4.2.1 | เดซิเบล | 10MHz ถึง 11.1GHz | |||||
| เอาต์พุตโหมดทั่วไปส่งคืนการสูญเสีย | ตาม IEEE P802.3ba 86A.4.2.2 | เดซิเบล | 10MHz ถึง 11.1GHz | |||||
| เวลาเปลี่ยนเอาต์พุต 20% ถึง 80% | 28 | - | - | ปล | ตาม IEEE P802.3ba 86A.4.2 | |||
| เอาต์พุต Jitter Jitter | เจทูโอ | - | - | 0.42 | UI | |||
| เอาต์พุต Jitter Jitter | J9O | - | - | 0.65 | UI | |||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| ประเภทเลเซอร์ | วีซีเซล | |||||
| อัตราข้อมูลต่อเลน | - | - | 10.3125 | - | กิกะไบต์/วินาที | |
| ความยาวคลื่นศูนย์กลาง | เล | 840 | 850 | 860 | นาโนเมตร | |
| ความกว้างสเปกตรัม RMS | ∆λ | - | - | 0.45 | นาโนเมตร | |
| กำลังในการออกตัวเฉลี่ย, แต่ละเลน | พีออก | -7.5 | - | 0.5 | เดซิเบล | |
| ออปติคัลมอดูเลตแอมพลิจูดแต่ละเลน | OMA | -5.6 | - | 3 | เดซิเบล | |
| ความแตกต่างของกำลังในการปล่อยระหว่างสองเลนใดๆ (OMA) | - | - | 4 | เดซิเบล | ||
| กำลังสูงสุดแต่ละเลน | - | - | 4 | เดซิเบล | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3 | - | - | เดซิเบล | |
| บทลงโทษการกระจายตัวของเครื่องส่งสัญญาณ | ทีดีพี | - | - | 3.5 | เดซิเบล | 1 |
| - | - | 3.9 | เดซิเบล | 2 | ||
| กำลังเปิดโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF แต่ละเลน | พีปิด | - | - | -30 | เดซิเบล | |
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | - | - | 12 | เดซิเบล | ||
| ระยะขอบหน้ากากตาของเครื่องส่งสัญญาณ (อัตราการเข้าชม = 5E-5 ครั้ง/ตัวอย่าง) | 5 | - | - | % | ||
| ลักษณะตัวรับสัญญาณ | ||||||
| ประเภทตัวรับสัญญาณต่อเลน | เข็มหมุด | |||||
| อัตราข้อมูล | - | 10.3125 | - | กิกะไบต์/วินาที | ||
| กำลังไฟเฉลี่ยที่อินพุตรับ แต่ละเลน | พีIN1 | - | -9.9 | 2.4 | เดซิเบล | |
| เกณฑ์ความเสียหาย | ดี.ที | 3.4 | - | - | เดซิเบล | |
| กำลังรับ (OMA) แต่ละเลน (สูงสุด) | - | - | 3 | เดซิเบล | ||
| ความไวของตัวรับสัญญาณแบบเน้น (OMA) แต่ละเลน (สูงสุด) | ส.ว1 | - | - | -7.5 | เดซิเบล | 3 |
| ความไวของตัวรับสัญญาณที่ไม่กดดัน (OMA) แต่ละเลน (สูงสุด) | ส.ว2 | - | - | -11.1 | เดซิเบล | 4 |
| กำลังสูงสุด, แต่ละเลน (สูงสุด) | - | - | 4 | เดซิเบล | ||
| การสะท้อนแสงของตัวรับ | อาร์เอฟแอล | - | - | -12 | เดซิเบล | |
| LOS ยืนยัน | โลซา | -30 | - | - | เดซิเบล | |
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -12 | เดซิเบล | |
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | 3 | 5 | เดซิเบล | |
| หมายเหตุ | ||||||
|
1. TDP สูงถึง 100m OM3; 2. TDP สูงถึง 300m OM4; 3. BER=1E-12 ต่อ IEEE802.3ae; 4. BER=1E-12 ต่อ IEEE802.3ae; |
||||||
