สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-SC2GCWL80-CD-XX

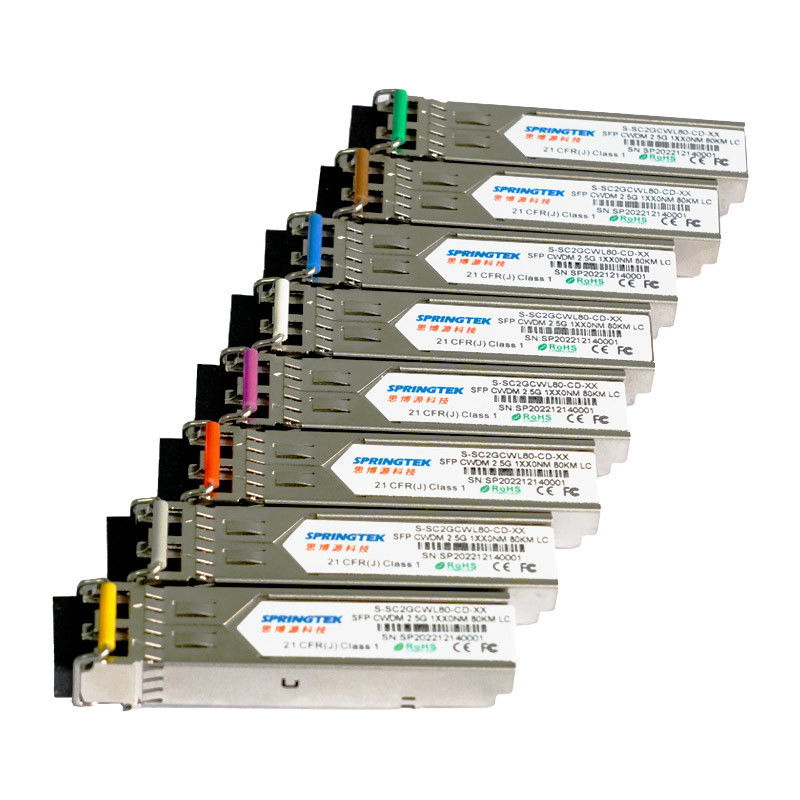

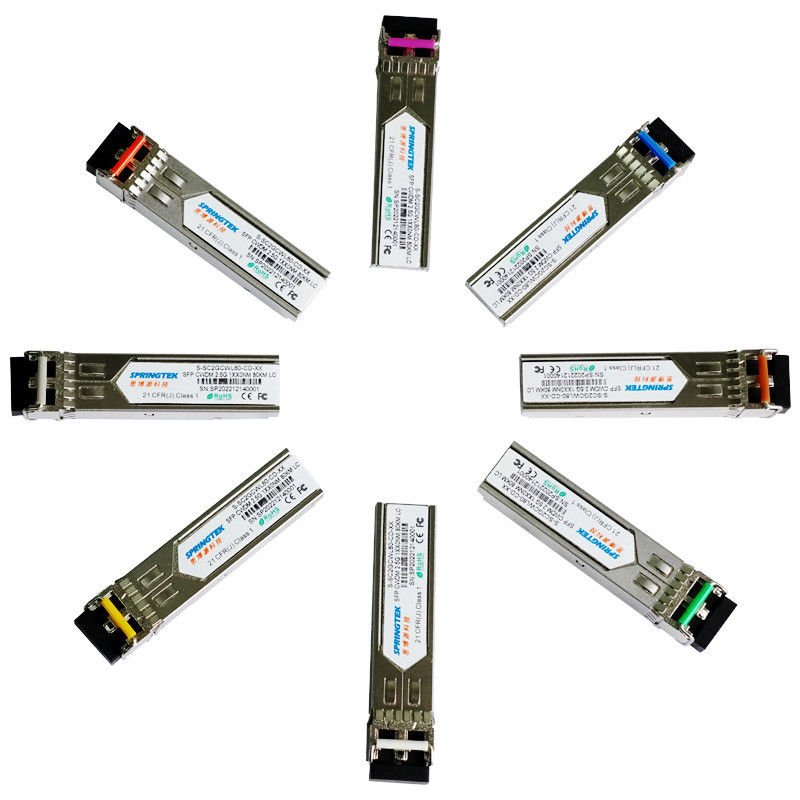

2.5Gbpsสวพ.FM91 80 กม. เอสเอฟพี โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-SC2GCWL80-CD-xx | SFP, 2.5Gbps, CWDM1270nm~1610nm, SM, 80 กม., 0ºC~+70ºC, พร้อม DDM |
| S-SC2GCWL80-ID-xx | SFP, 2.5Gbps, CWDM1270nm~1610nm, SM, 80km, -40ºC~+85ºC, พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek CWDM SFP เป็นโมดูลประสิทธิภาพสูง คุ้มราคา รองรับ 2.5Gbps และระยะการส่งข้อมูล 80 กม. พร้อม SMF
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เครื่องส่งสัญญาณ CWDM LD, โฮโตไดโอด APD ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA)โมดูล Springtek CWDM SFP เป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณเข้ากันได้กับ SFP Multi-Source Agreement (MSA) และ SFF-8472สำหรับข้อมูลเพิ่มเติม โปรดดูที่ SFP MSA
คุณสมบัติ
การทำงาน 2.5Gbps
+3.3V แหล่งจ่ายไฟเดียว
ประสิทธิภาพสูงและคุ้มค่า
เครื่องตรวจจับโฟโต้ CWDM LD และ APD สำหรับภารกิจการส่งสัญญาณ 80 กม
สอดคล้องกับ SFP MSA และ SFF-8472 พร้อมเต้ารับ LC แบบดูเพล็กซ์
การตรวจสอบการวินิจฉัยแบบดิจิตอล
เข้ากันได้กับ SONET OC-48
อุณหภูมิเคสทำงาน:0 ถึง +70°C -40 ถึง +85°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
2X ไฟเบอร์แชนแนล
กิกะบิตไฟเบอร์แชนแนล
สลับไปที่อินเทอร์เฟซสวิตช์
สลับแอปพลิเคชันแบ็คเพลน
อินเตอร์เฟสเราเตอร์/เซิร์ฟเวอร์
ระบบส่งสัญญาณแสงอื่นๆ
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| -40 | - | 85 | |||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 300 | ม |
| อัตราข้อมูล | บีอาร์ | - | 2.5 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 400 | - | 2543 | เอ็มวี | |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม | |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี+0.3 | วี | |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | 0 | - | 0.8 | วี | |
| ตความผิดพลาดลอจิกสูง | วีทีเอฟเอช | 2.4 | - | วีซีซี | วี | |
| ตความผิดพลาดลอจิกต่ำ | วีทีเอฟแอล | วีพ.ศ | - | วีพ.ศ+0.4 | วี | |
| ลักษณะทางไฟฟ้าของเครื่องรับ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 400 | - | 1,000 | เอ็มวี | |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม | |
| LOS ยืนยันแรงดันไฟฟ้า | วีโลซา | 2.4 | - | วีซีซี | วี | |
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | วีแพ้ | วีพ.ศ | - | วีพ.ศ+0.4 | วี | |
ลักษณะทางแสงและไฟฟ้า
| ลักษณะเครื่องส่งสัญญาณ | ||||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | ||
| ประเภทเลเซอร์ | CWDM-LD | |||||||
| อัตราข้อมูล | - | - | 2.5 | - | กิกะไบต์/วินาที | |||
| ช่วงความยาวคลื่นตรงกลาง | เล | λc –6.5 | เลซ | λc +6.5 | นาโนเมตร | 1 | ||
| ความกว้างสเปกตรัม@-20dB | ∆ | - | - | 1 | นาโนเมตร | |||
| กำลังเปิดตัวเฉลี่ยของเครื่องส่งสัญญาณ OFF | พีปิด | - | - | -40 | เดซิเบล | |||
| เปิดตัวพลังงานแสง | หน้ามุ่ย | 0 | - | 5 | เดซิเบล | 2 | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 9 | - | - | เดซิเบล | |||
| ลักษณะตัวรับสัญญาณ | ||||||||
| ประเภทเครื่องรับ | อภ | |||||||
| อัตราข้อมูล | - | - | 2.5 | - | กิกะไบต์/วินาที | |||
| ปฏิบัติการความยาวคลื่นกลาง | เล | 1260 | - | 1610 | นาโนเมตร | |||
| ความไวของตัวรับ (OMA) | ส.ว | - | - | -28 | เดซิเบล | 3 | ||
| โอเวอร์โหลดตัวรับสัญญาณ | พีนั่ง | -7 | - | - | เดซิเบล | |||
| LOS ยืนยัน | โลซา | -35 | - | - | เดซิเบล | |||
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -28 | เดซิเบล | |||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | 3 | 5 | เดซิเบล | |||
| หมายเหตุ | ||||||||
|
1.λc=1270nm,1290nm,1310nm,1330nm,1350nm,1370nm,1390nm,1410nm,1430nm, 1450nm,1470nm,1490nm,,1510nm,1530nm,1550nm,,1570nm,1590nm,1610nm, 2. พลังงานออปติคอลเปิดตัวใน SMF 3. วัดด้วย 223-1 PRBS@2.5Gbps,เบอร์<10-12 |
||||||||
ข้อมูลจำเพาะทั่วไป
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| อัตราบิต | บีอาร์ | - | 2.5 | - | กิกะไบต์/วินาที | |
| อัตราส่วนข้อผิดพลาดบิต | เบอร์ | - | - | 10-12 |
