สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-SD1GDWL80-ซีดี

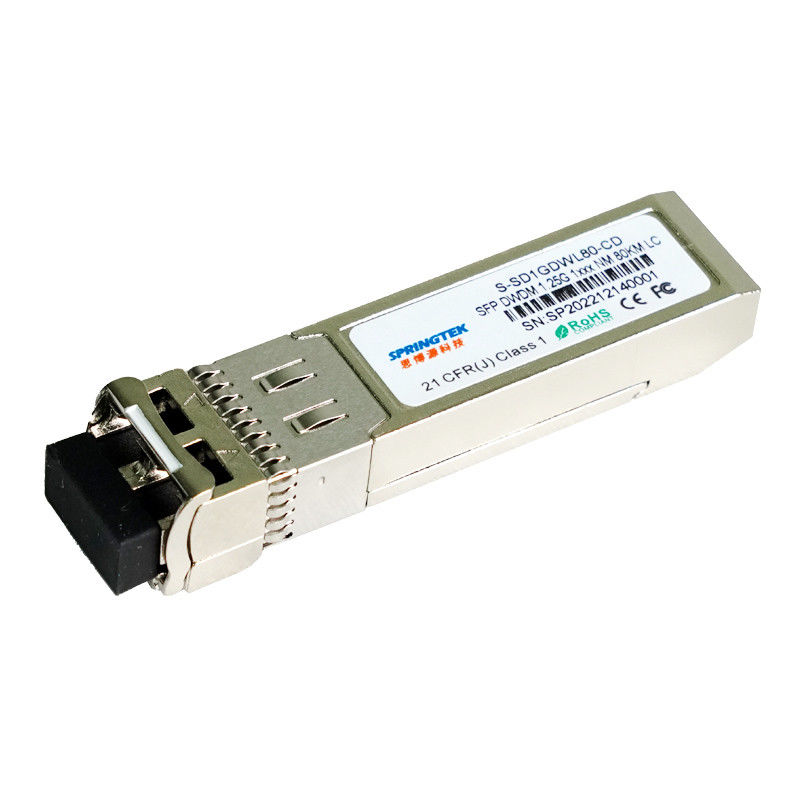

1.25Gbpsดับเบิลยูดีเอ็มC17~C6180กม.เอสเอฟพี โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-SD1GDWL80-CD-xx | SFP,DWDM 1.25Gbps,1510nm~1610nm, SM, LC,80km, 0ºC~+70ºC พร้อม DDM |
| XX=17~61 (แบนด์ ITU Channel C) 62~16(แบนด์ ITU Channel L) | |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek DWDM SFP แสดงความเสถียรของความยาวคลื่นที่ยอดเยี่ยม รองรับการทำงานที่ช่องสัญญาณ 100 GHz ซึ่งเป็นโมดูลที่คุ้มค่าออกแบบมาสำหรับแอพพลิเคชั่น DWDM SONET/ SDH, Gigabit Ethernet และ Fibre-Channel
ตัวรับส่งสัญญาณประกอบด้วยสองส่วน: ส่วนตัวส่งประกอบด้วยเลเซอร์ DFB แบบเย็นและส่วนรับสัญญาณประกอบด้วยโฟโตไดโอด APD ที่รวมเข้ากับโมดูล TIA.Springtek DWDM SFP เป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์ระดับ I
ตัวรับส่งสัญญาณ DWDM SFP มีอินเทอร์เฟซการตรวจสอบที่ได้รับการปรับปรุง ซึ่งช่วยให้สามารถเข้าถึงพารามิเตอร์การทำงานของอุปกรณ์ได้แบบเรียลไทม์ เช่น อุณหภูมิของตัวรับส่งสัญญาณ กระแสไบอัสของเลเซอร์ กำลังแสงที่ส่ง กำลังแสงที่ได้รับและแรงดันไฟฟ้าที่จ่ายให้กับตัวรับส่งสัญญาณ อุณหภูมิของเลเซอร์ และกระแส TEC
คุณสมบัติ
การทำงาน 1.25Gbps
เหมาะสำหรับใช้ในระบบ DWDM ระยะห่างช่องสัญญาณ 100GHz
DWDM DFB และ APD photodetector สำหรับการส่ง 80 กม
สอดคล้องกับ DWDM SFP MSA พร้อมเต้ารับ LC แบบดูเพล็กซ์
การตรวจสอบการวินิจฉัยแบบดิจิตอล
การปฏิบัติตามข้อกำหนดความยาวคลื่นเมื่อเริ่มเย็น
อุณหภูมิเคสทำงาน:0 ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว
แอพพลิเคชั่น
อีเธอร์เน็ต IEEE 802.3ae
ไฟเบอร์แชนแนล
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.3 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | -5 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 380 | ม |
ข้อมูลจำเพาะของเครื่องส่งสัญญาณ - ออปติคัล
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| อัตราข้อมูลหลายอัตรา | นาย | 155 | 1250 | 2667 | เมกะบิตต่อวินาที |
| ความยาวคลื่นกลาง (SOL)△ | แอลซี | แอลซี -25 | แอลซี | ลค +25 | น |
| ความยาวคลื่นตรงกลาง (EOL)▲ | แอลซี | แอลซี -100 | แอลซี | แอลซี+100 | น |
| กำลังส่งแสง | ปอ | 0 | - | 5 | เดซิเบล |
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล |
| กำลังส่งแสง (ปิดใช้งาน) | PTX_DISABLE | - | - | -40 | เดซิเบล |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 8.2 | - | เดซิเบล | |
| ระยะห่างช่อง | ∆f | - | 100 | - | กิกะเฮิรตซ์ |
| การสร้างกระวนกระวายใจ | ทีเจพี-พี | - | - | 70 | เอ็มยูไอ |
| ความกว้างสเปกตรัม (-20dB) | ดล20 | - | 0.1 | 0.3 | นาโนเมตร |
| หน้ากากปิดตา | สอดคล้องกับ Bell core GR-253-CORE & ITU G.957 สำหรับ SONET/SDH และ IEEE 802.3ae สำหรับ Ethernet และ Fibre Channel | ||||
ข้อมูลจำเพาะเครื่องส่งสัญญาณ - ไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| การจ่ายแรงดัน | VccTX | 3.13 | 3.3 | 3.47 | วี |
| อินพุต PECL/CML | VtxDIFF | 500 | - | 1600 | เอ็มวี |
| อินพุตขึ้น/ลง | ทีอาร์/ทฟ | - | - | 160 | ปล |
| ข้อผิดพลาด TX-Fault | ว | 2 | - | วีซีซี | วี |
| TX-Fault ปกติ | วี | วี | - | วี+0.5 | วี |
| TX_DISABLE(ถูกกล่าวหา) | วีดีเอช | 2 | - | วีซีซี | วี |
| TX_DISABLE (เมื่อตะกี้) | วีดีแอล | วี | - | วี+0.8 | วี |
ข้อมูลจำเพาะตัวรับ APD - ออปติคัล
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| ความไวของตัวรับ (OC24) | อาร์เซนส์-1 | - | -30 | -28 | เดซิเบล |
| ความไวของตัวรับ (OSNR = 20dB) | อาร์เซนส์-2 | - | - | -24 | เดซิเบล |
| กำลังไฟฟ้าเข้าสูงสุด | RX-โอเวอร์โหลด | - | - | -7 | เดซิเบล |
| ความยาวคลื่นปฏิบัติการอินพุต | เล | 1528 | - | 1564 | นาโนเมตร |
| แสงสะท้อน | Rrx | - | - | -24 | เดซิเบล |
| การสูญเสียสัญญาณยืนยัน | -40 | - | - | เดซิเบล | |
| LOS ยกเลิกการยืนยันแล้ว | - | - | -25 | เดซิเบล | |
| LOS ฮิสเทอรีซิส | 0.5 | - | - | เดซิเบล |
ข้อมูลจำเพาะตัวรับ APD - ไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| การจ่ายแรงดัน | VccRX | 3.13 | 3.3 | 3.47 | วี |
| สวิงเอาท์พุตดิฟเฟอเรนเชียล | ว็อท พีพี | 370 | - | 2543 | เอ็มวี |
| เวลาขึ้น/ลง | ตร./ตร | - | - | 175 | ปล |
| การสูญเสียสัญญาณ – ยืนยันแล้ว | วีโอเอช | 2 | - | วีซีซี | วี |
| การสูญเสียสัญญาณ – ไร้ผล | ฉบับที่ | วี | - | วี+0.5 | วี |
เวลาสัญญาณไฟฟ้าความเร็วต่ำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| TX ปิดใช้งานการปฏิเสธเวลา | ตัน | - | - | 20 | นางสาว |
| TX ปิดใช้งานยืนยันเวลา | t-ปิด | - | - | 20 | นางสาว |
| เวลาในการเริ่มต้น รวมถึงการรีเซ็ต TX_FAULT | t_init | - | - | 300 | นางสาว |
| เวลาเริ่มต้น | t_startup | - | - | 90 | ส |
| TX_FAULT/INT ยืนยันเวลา | t_fault | - | - | 50 | นางสาว |
| TX_DISABLE เพื่อรีเซ็ต | t_reset | 10 | - | - | นางสาว |
| LOS ยืนยันเวลา | t_los_on | - | - | 100 | เรา |
| LOS ลบล้างเวลา | t_los_off | - | - | 100 | เรา |
| อัตรานาฬิกา Serial ID | f_serial_clock | - | - | 100 | กิโลเฮิรตซ์ |
