สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-SP1MR01-C

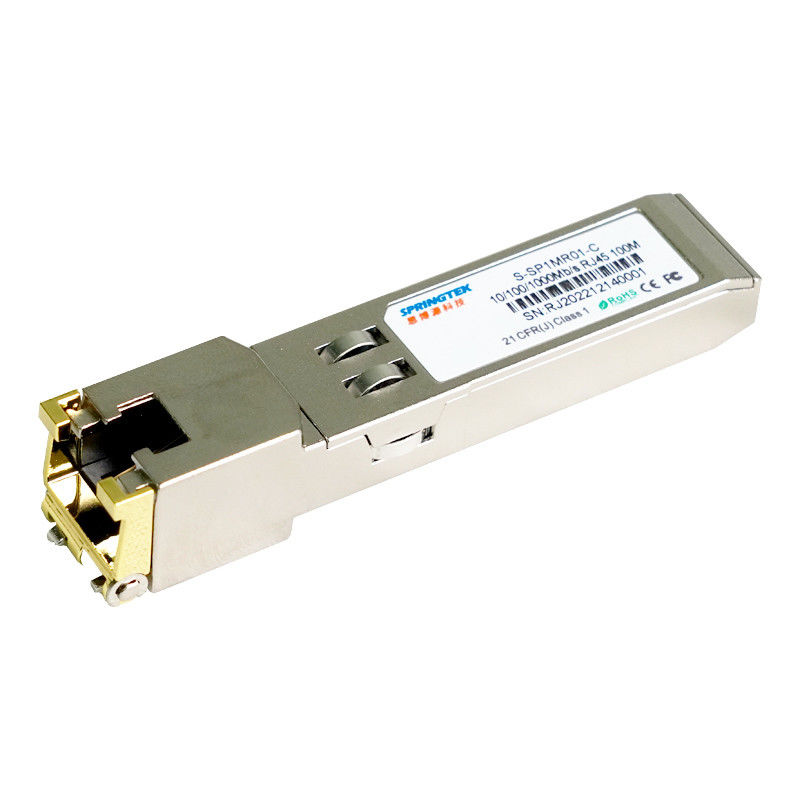

1ทองแดง 0/100/1000BASE-T100ม.SFP โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s,ทองแดง, RJ45 100M,0ºC~+70ºC |
คำอธิบาย
ตัวรับส่งสัญญาณทองแดง SFP ของ Springtek GLC-T 10/100/1000BASE-T เป็นโมดูลประสิทธิภาพสูง คุ้มราคา สอดคล้องกับมาตรฐาน Gigabit Ethernet และ 10/100/1000BASE-T ตามที่ระบุไว้ใน IEEE 802 3-2002 และ IEEE 802.3ab ซึ่ง รองรับการเข้าถึง 100 เมตรผ่านสายคู่บิดเกลียวประเภท 5 ที่ไม่หุ้มฉนวน
GLC-T10/100/1000 รองรับการเชื่อมโยงข้อมูลแบบสองทิศทางเต็มรูปแบบพร้อมสัญญาณ Pulse Amplitude Modula-tion (PAM) 5 ระดับทั้งสี่คู่ในสายเคเบิลใช้อัตราสัญลักษณ์ที่ 250Mbps ในแต่ละคู่
GLC-T10/100/1000 ให้ข้อมูล Serial ID มาตรฐานที่สอดคล้องกับ SFP MSA ซึ่งสามารถเข้าถึงได้ด้วยที่อยู่ A0h ผ่านโปรโตคอล CMOS EEPROM แบบ 2 สายฟิสิคัล IC ยังสามารถเข้าถึงได้ผ่านบัสอนุกรม 2 สายที่แอดเดรส ACh
คุณสมบัติ
กล่องหุ้มโลหะทั้งหมดสำหรับ EMI ต่ำ
การกระจายพลังงานต่ำ
ข้อมูลผลิตภัณฑ์โดยละเอียดใน EEPROM
+3.3V แหล่งจ่ายไฟเดียว
เข้าถึงฟิสิคัลเลเยอร์ IC ผ่านบัสอนุกรม 2 สาย
การดำเนินการ 10/100/1000 BASE-T ในระบบโฮสต์พร้อมอินเทอร์เฟซ SGMII
สอดคล้องกับ SFP MSA
เป็นไปตามมาตรฐาน IEEE Std 802.3TM-2002
สอดคล้องกับ FCC 47 CFR ส่วนที่ 15 คลาส B
ช่วงอุณหภูมิเคสใช้งาน 0°C ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
สวิตช์/เราเตอร์ไปยังสวิตช์/ลิงก์เราเตอร์
I/O ความเร็วสูงสำหรับเซิร์ฟเวอร์ไฟล์
ข้อกำหนดด้านสิ่งแวดล้อม
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| อุณหภูมิในการทำงาน | สูงสุด | -0 | 85 | องศาเซลเซียส | |
| อุณหภูมิในการจัดเก็บ | สโต | -40 | 100 | องศาเซลเซียส |
อินเทอร์เฟซพลังงานไฟฟ้า
| พารามิเตอร์ | สัญลักษณ์ | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| อุปทานปัจจุบัน | เป็น | 320 | 375 | ม | กำลังไฟสูงสุด 1.2W ในช่วงแรงดันและอุณหภูมิเต็มรูปแบบดูข้อควรระวังด้านล่าง | |
| แรงดันไฟฟ้าขาเข้า | วีซีซี | 3.13 | 3.3 | 3.47 | วี | อ้างถึง GND |
| กระแสไฟกระชาก | ไอเสิร์จ | 30 | ม | ปลั๊กร้อนเหนือกระแสคงที่ดูข้อควรระวัง | ||
| ข้อควรระวัง: การใช้พลังงานและกระแสไฟกระชากสูงกว่าค่าที่ระบุใน SFP MSA | ||||||
สัญญาณความเร็วต่ำ
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| เอาต์พุต SFP ต่ำ | ฉบับที่ | 0 | 0.5 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น host_Vcc. |
| เอาต์พุต SFP สูง | วีโอเอช | host_Vcc -0.5 | host_Vcc + 0.3 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น host_Vcc. |
| อินพุต SFP ต่ำ | วิ | 0 | 0.8 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น Vcc |
| อินพุต SFP สูง | 2 | Vcc + 0.3 โวลต์ | วี | 4.7k ถึง 10k ดึงขึ้นเป็น Vcc |
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| ความถี่ของสาย | ฟล | 125 | เมกะเฮิรตซ์ | การเข้ารหัส 5 ระดับ ต่อ IEEE 802.3 | ||
| Tx อิมพีแดนซ์เอาต์พุต | เซาต์, เท็กซัส | 100 | โอห์ม | ดิฟเฟอเรนเชียล | ||
| Rx อิมพีแดนซ์อินพุต | ซิน อาร์เอ็กซ์ | 100 | โอห์ม | ดิฟเฟอเรนเชียล |
อินเตอร์เฟสไฟฟ้าความเร็วสูง โฮสต์-SFP
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| การแกว่งอินพุตข้อมูลแบบสิ้นสุดเดียว | วินซิ่ง | 250 | 1200 | ม | ตัวเดียวจบ | |
| การแกว่งเอาต์พุตข้อมูลแบบสิ้นสุดเดียว | โหวต | 350 | 100 | 800 | ม | ตัวเดียวจบ |
| เวลาขึ้น/ลง | ซิน อาร์เอ็กซ์ | 175 | หน่วยเป็นวินาที | 20%~80% | ||
| Tx อิมพีแดนซ์อินพุต | ซิน | 50 | โอห์ม | ตัวเดียวจบ | ||
| Tx อิมพีแดนซ์อินพุต | ซูท | 50 | โอห์ม | ตัวเดียวจบเอ็ด |
ข้อกำหนดทั่วไป
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| อัตราข้อมูล | บีอาร์ | 10 | 1,000 | เมกะไบต์/วินาที | รองรับ IEEE 802.3 | |
| ความยาวสายเคเบิล | แอล | 100 | ม | หมวดที่ 5 UTP.เบอร์ <10-12 | ||
| หมายเหตุ: | ||||||
|
1. ค่าความคลาดเคลื่อนของสัญญาณนาฬิกาคือ +/- 50 ppm 2. ตามค่าเริ่มต้น GLC-T10/100/1000 เป็นอุปกรณ์ดูเพล็กซ์เต็มรูปแบบในโหมดมาสเตอร์ที่ต้องการ 3. เปิดใช้งานการตรวจจับครอสโอเวอร์อัตโนมัติไม่จำเป็นต้องใช้สายครอสโอเวอร์ภายนอก 4. การดำเนินการ 10/100/1000 BASE-T ต้องการให้ระบบโฮสต์มีส่วนต่อประสาน SGMII 5. ไม่มีนาฬิกา ด้วย SERDES ที่ไม่รองรับ SGMII โมดูลจะทำงานที่ 1,000BASE-T เท่านั้น |
||||||
