สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-SP1GR01-C

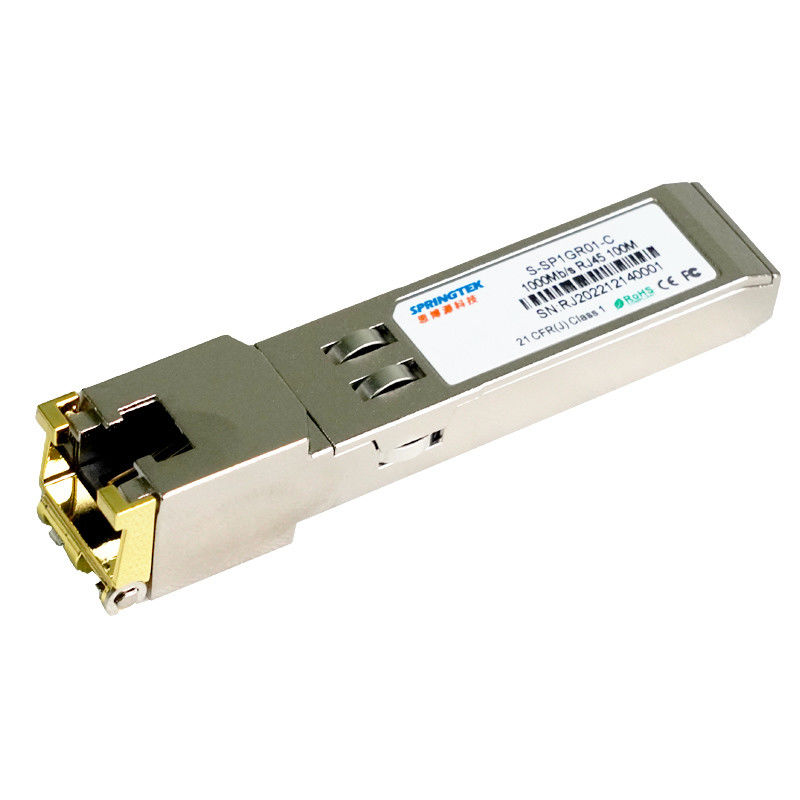

1000BASE-T ทองแดง100ม.SFP โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-SP1GR01-C | SFP, 1000Mb/s,ทองแดง, RJ45 100M,0ºC~+70ºC |
คำอธิบาย
ตัวรับส่งสัญญาณทองแดง Springtek 1000BASE-T SFP เป็นโมดูลประสิทธิภาพสูง คุ้มราคา สอดคล้องกับมาตรฐาน Gigabit Ethernet และ 1000BASE-T ตามที่ระบุไว้ใน IEEE 802.3-2002 และ IEEE 802.3ab ซึ่งรองรับอัตราข้อมูล 1000Mbps สูงถึง 100 เมตร สายเคเบิลประเภท 5 สายคู่บิดเกลียวแบบไม่หุ้มฉนวน (BER <10-12)โมดูลรองรับการเชื่อมโยงข้อมูลแบบฟูลดูเพล็กซ์ 1000 Mbps พร้อมสัญญาณ Pulse Amplitude Modulation (PAM) 5 ระดับโมดูลนี้ให้ข้อมูลซีเรียล ID มาตรฐานที่สอดคล้องกับ SFP MSA ซึ่งสามารถเข้าถึงได้ด้วยแอดเดรส A0h ผ่านโปรโตคอล CMOS EEPROM แบบอนุกรม 2 สายฟิสิคัล IC ยังสามารถเข้าถึงได้ผ่านบัสอนุกรม 2 สายที่แอดเดรส ACh
คุณสมบัติ
TX Disable และ RX Los/ไม่มีฟังก์ชัน Los
กล่องหุ้มโลหะทั้งหมดสำหรับ EMI ต่ำ
+3.3V DC แหล่งจ่ายไฟเดียว
การกระจายพลังงานต่ำ (ทั่วไป 1.05 W)
เข้าถึงฟิสิคัลเลเยอร์ IC ผ่านบัสอนุกรม 2 สาย
การดำเนินการ 1,000 BASE-T ในระบบโฮสต์พร้อมอินเตอร์เฟส SERDES
ช่วงอุณหภูมิเคสใช้งาน 0°C ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
ข้อกำหนดด้านสิ่งแวดล้อม
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| อุณหภูมิในการทำงาน | ทีซี | 0 | +70 |
℃ |
|
| อุณหภูมิในการจัดเก็บ | -40 | +85 | ℃ |
+3.3V อินเตอร์เฟสพลังงานไฟฟ้า
| พารามิเตอร์ | สัญลักษณ์ | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| อุปทานปัจจุบัน | เป็น | 500 | 757 | ม | กำลังไฟสูงสุด 2.5W ตลอดช่วงแรงดันไฟฟ้าและอุณหภูมิทั้งหมด ดูข้อควรระวังในการใช้งาน | |
| แรงดันไฟฟ้าขาเข้า | วีซีซี | 3.13 | 3.3 | 3.47 | วี | อ้างถึง GND |
| แรงดันไฟฟ้าสูงสุด | วีแม็กซ์ | 3.6 | วี |
สัญญาณความเร็วต่ำ ลักษณะทางอิเล็กทรอนิกส์
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| เอาต์พุต SFP ต่ำ | ฉบับที่ | 0 | 0.5 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น host_Vcc วัดที่ด้านโฮสต์ของตัวเชื่อมต่อ |
| เอาต์พุต SFP สูง | วีโอเอช | host_Vcc-0.5 | host_Vcc+0.3 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น host_Vcc วัดที่ด้านโฮสต์ของตัวเชื่อมต่อ |
| อินพุต SFP ต่ำ | วิ | 0 | 0.8 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น Vcc วัดที่ด้าน SFP ของตัวเชื่อมต่อ |
| อินพุต SFP สูง | VIH | 2 |
วีซีซี+ 0.3 |
วี | 4.7k ถึง 10k ดึงขึ้นเป็น Vcc วัดที่ด้าน SFP ของตัวเชื่อมต่อ |
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| ความถี่ของสาย | ฟลอริด้า | 125 | เมกะเฮิรตซ์ | การเข้ารหัส 5 ระดับ ต่อ IEEE 802.3 | ||
| Tx อิมพีแดนซ์เอาต์พุต | ซูท, เท็กซัส | 100 | โอห์ม | ดิฟเฟอเรนเชียล สำหรับความถี่ทั้งหมดระหว่าง 1MHz และ 125MHz | ||
| Rx อิมพีแดนซ์ขาเข้า | ซิน อาร์เอ็กซ์ | 100 | โอห์ม | ดิฟเฟอเรนเชียล สำหรับความถี่ทั้งหมดระหว่าง 1MHz และ 125MHz |
อินเตอร์เฟสไฟฟ้าความเร็วสูง โฮสต์-SFP
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| การแกว่งอินพุตข้อมูลแบบสิ้นสุดเดียว | วินซิ่ง | 250 | 1200 | ม | ตัวเดียวจบ | |
| การแกว่งเอาต์พุตข้อมูลแบบสิ้นสุดเดียว | โหวต | 350 | 800 | ม | ตัวเดียวจบ | |
| เวลาขึ้น/ลง | ซิน อาร์เอ็กซ์ | 175 | หน่วยเป็นวินาที | 20%~80% | ||
| Tx อิมพีแดนซ์อินพุต | ซิน | 50 | โอห์ม | ตัวเดียวจบ | ||
| Tx อิมพีแดนซ์อินพุต | ซูท | 50 | โอห์ม | ตัวเดียวจบ |
ข้อกำหนดทั่วไป
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| อัตราข้อมูล | บีอาร์ | 10 | 1,000 | เมกะไบต์/วินาที | รองรับ IEEE802.3 | |
| หมายเหตุ | ||||||
| 1. ความทนทานต่อสัญญาณนาฬิกาคือ +/- 50 ppm | ||||||
