สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-SB5M53L80-CD

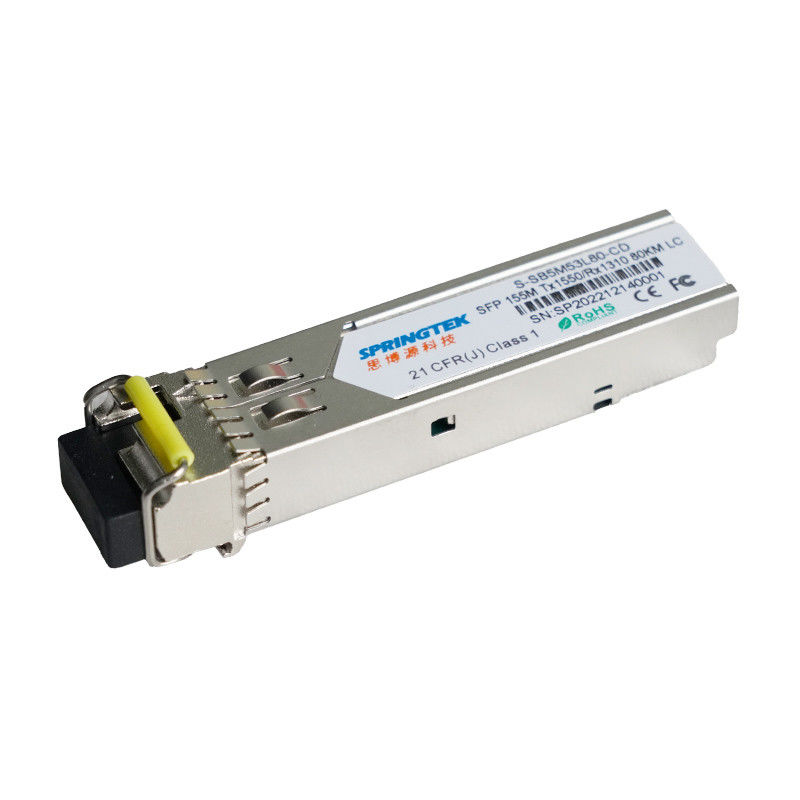

อีเธอร์เน็ต SFP LC 155M T1550 / R1310nm 80km SMF BIDI โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-SB5M53L80-CD | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, SM, 80km, LC, 0ºC~+70ºC, พร้อม DDM |
| S-SB5M53L80-ID | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, SM, 80km, LC, -40ºC~+85ºC, พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek BIDI SFP เป็นโมดูลประสิทธิภาพสูง คุ้มราคา รองรับ 155Mbps และระยะการส่งข้อมูล 80 กม. ด้วย SMF (9/125μm)
ตัวรับส่งสัญญาณประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ LD 1550nm, โฟโตไดโอด PIN ที่รวมเข้ากับเครื่องขยายสัญญาณอิมพีแดนซ์ (TIA)ตัวรับส่งสัญญาณ Springtek BIDI SFP เป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์ class I
ตัวรับส่งสัญญาณเข้ากันได้กับ SFP Multi-Source Agreement (MSA) และ SFF-8472สำหรับข้อมูลเพิ่มเติม โปรดดูที่ SFP MSA
คุณสมบัติ
+3.3V แหล่งจ่ายไฟเดียว
ประสิทธิภาพสูงและคุ้มค่า
เครื่องตรวจจับโฟโต้ LD และ PIN 1550nm สำหรับการส่งสัญญาณ 80 กม
สอดคล้องกับ SFP MSA และ SFF-8472 พร้อมเต้ารับ LC แบบซิมเพล็กซ์
การตรวจสอบการวินิจฉัยแบบดิจิตอล
อุณหภูมิเคสทำงาน:0 ถึง +70°C -40 ถึง +85°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
SDH STM-1, SONET OC-3
ไฟเบอร์แชนแนล
ลิงค์ออปติคัลอื่น ๆ
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | - | 4 | วี |
| ช่วงอุณหภูมิในการจัดเก็บ | ตส | -40 | - | 85 | องศาเซลเซียส |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | - | 95 | % |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | - | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| -40 | - | 85 | |||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 300 | ม |
| อัตราข้อมูล | บีอาร์ | - | 155 | - | เมกะบิตต่อวินาที |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 400 | - | 2543 | เอ็มวี | |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม | |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี+0.3 | วี | |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | 0 | - | 0.8 | วี | |
| ตความผิดพลาดลอจิกสูง | วีทีเอฟเอช | 2.4 | - | วีซีซี | วี | |
| ตความผิดพลาดลอจิกต่ำ | วีทีเอฟแอล | วีพ.ศ | - | วีพ.ศ+0.4 | วี | |
| ลักษณะทางไฟฟ้าของเครื่องรับ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 400 | - | 1,000 | เอ็มวี | |
| Rx ความแตกต่างของเอาต์พุต Impendence | Zออก | - | 100 | - | โอห์ม | |
| LOS ยืนยันแรงดันไฟฟ้า | วีโลซา | 2.4 | - | วีซีซี | วี | |
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | วีแพ้ | วีพ.ศ | - | วีพ.ศ+0.4 | วี | |
ลักษณะทางแสง
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ประเภทเลเซอร์ | แอลดี | |||||
| อัตราข้อมูล | - | - | 155 | - | เมกะไบต์/วินาที | |
| ช่วงความยาวคลื่นตรงกลาง | เล | 1480 | 1550 | 1580 | นาโนเมตร | |
| ความกว้างสเปกตรัม@-20dB | ∆ | - | - | 1 | นาโนเมตร | |
| กำลังเปิดตัวเฉลี่ยของเครื่องส่งสัญญาณ OFF | พีปิด | - | - | -40 | เดซิเบล | |
| เปิดตัวพลังงานแสง | หน้ามุ่ย | -5 | - | 0 | เดซิเบล | 1 |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 8.2 | - | - | เดซิเบล | |
| ลักษณะตัวรับสัญญาณ | ||||||
| ประเภทเครื่องรับ | เข็มหมุด | |||||
| อัตราข้อมูล | - | - | 155 | - | เมกะไบต์/วินาที | |
| ปฏิบัติการความยาวคลื่นกลาง | เล | 1260 | 1310 | 1360 | นาโนเมตร | |
| ความไวของเครื่องรับ | ส.ว | - | - | -36 | เดซิเบล | 2 |
| โอเวอร์โหลดตัวรับสัญญาณ | พีนั่ง | -8 | - | - | เดซิเบล | |
| LOS ยืนยัน | โลซา | -45 | - | - | เดซิเบล | |
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -36 | เดซิเบล | |
| LOS ฮิสเทอรีซิส | สูญเสีย | 0.5 | 3 | 5 | เดซิเบล | |
| หมายเหตุ | ||||||
|
1. ตัวเลขกำลังเฉลี่ยเป็นเพียงข้อมูลเท่านั้น 2. วัดด้วย 223-1 PRBS@155Mbps,เบอร์<10-10 |
||||||
ข้อมูลจำเพาะทั่วไป
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| อัตราบิต | บีอาร์ | - | 155 | - | เมกะไบต์/วินาที | |
| อัตราส่วนข้อผิดพลาดบิต | เบอร์ | - | - | 10-10 |
