สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-SP6M31L40-CD

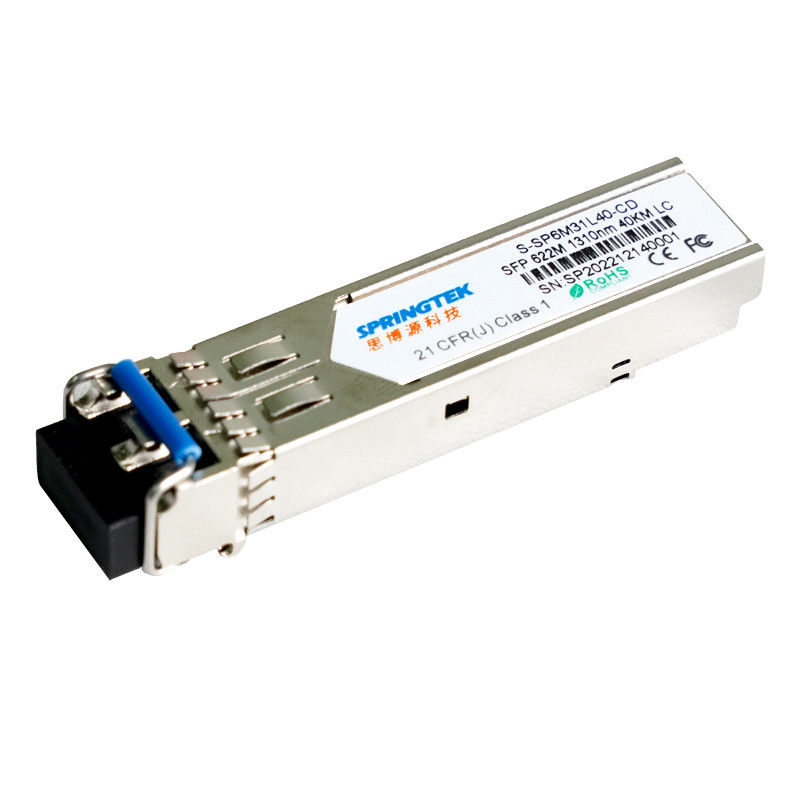

622มบีพีเอส 1310 นาโนเมตร40กม.เอสเอฟพี โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-SP6M31L40-CD | SFP, 622Mbps, 1310nm, SM, 40km, 0ºC~+70ºC พร้อม DDM |
| S-SP6M31L40-ID | SFP, 622Mbps, 1310nm, SM, 40km, -40ºC~+85ºC, พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek SFP เป็นโมดูลประสิทธิภาพสูง คุ้มราคา รองรับ 622Mbps และระยะการส่งข้อมูล 40 กม. พร้อม SMF
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เครื่องส่งสัญญาณ LD ขนาด 1310 นาโนเมตร, โฟโตไดโอดแบบ PIN ที่รวมเข้ากับพรีแอมพลิไฟเออร์แบบทรานส์อิมพีแดนซ์ (TIA)โมดูล Springtek SFP เป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณเข้ากันได้กับ SFP Multi-Source Agreement (MSA) และ SFF-8472สำหรับข้อมูลเพิ่มเติม โปรดดูที่ SFP MSA
คุณสมบัติ
การทำงาน 622Mbps
+3.3V แหล่งจ่ายไฟเดียว
ประสิทธิภาพสูงและคุ้มค่า
1310nm LD และ PIN photodetector สำหรับการส่ง 40km
สอดคล้องกับ SFP MSA และ SFF-8472 พร้อมเต้ารับ LC แบบดูเพล็กซ์
การตรวจสอบการวินิจฉัยแบบดิจิตอล
เข้ากันได้กับ SONET OC-12
อุณหภูมิเคสทำงาน:0 ถึง +70°C -40 ถึง +85°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
โซเน็ต OC-12
สลับไปที่อินเทอร์เฟซสวิตช์
สลับแอปพลิเคชันแบ็คเพลน
อินเตอร์เฟสเราเตอร์/เซิร์ฟเวอร์
ระบบส่งสัญญาณแสงอื่นๆ
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| -40 | - | 85 | |||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 300 | ม |
| อัตราข้อมูล | บีอาร์ | - | 622 | - | เมกะบิตต่อวินาที |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 400 | - | 2543 | เอ็มวี | |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม | |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี+0.3 | วี | |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | 0 | - | 0.8 | วี | |
| ตความผิดพลาดลอจิกสูง | วีทีเอฟเอช | 2.4 | - | วีซีซี | วี | |
| ตความผิดพลาดลอจิกต่ำ | วีทีเอฟแอล | วีพ.ศ | - | วีพ.ศ+0.4 | วี | |
| ลักษณะทางไฟฟ้าของเครื่องรับ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 400 | - | 1,000 | เอ็มวี | |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม | |
| LOS ยืนยันแรงดันไฟฟ้า | วีโลซา | 2.4 | - | วีซีซี | วี | |
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | วีแพ้ | วีพ.ศ | - | วีพ.ศ+0.4 | วี | |
ลักษณะทางแสง
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ประเภทเลเซอร์ | แอลดี | |||||
| อัตราข้อมูล | - | - | 622 | - | เมกะไบต์/วินาที | |
| ช่วงความยาวคลื่นตรงกลาง | เล | 1260 | 1310 | 1360 | นาโนเมตร | |
| ความกว้างสเปกตรัม RMS | ∆ | - | - | 4 | นาโนเมตร | |
| กำลังเปิดตัวเฉลี่ยของเครื่องส่งสัญญาณ OFF | พีปิด | - | - | -40 | เดซิเบล | |
| เปิดตัวพลังงานแสง | หน้ามุ่ย | -3 | - | 2 | เดซิเบล | 1 |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 8.2 | - | - | เดซิเบล | |
| ลักษณะตัวรับสัญญาณ | ||||||
| ประเภทเครื่องรับ | เข็มหมุด | |||||
| อัตราข้อมูล | - | - | 622 | - | เมกะไบต์/วินาที | |
| ปฏิบัติการความยาวคลื่นกลาง | เล | 1260 | - | 1610 | นาโนเมตร | |
| ความไวของตัวรับ (OMA) | ส.ว | - | - | -28 | เดซิเบล | 2 |
| โอเวอร์โหลดตัวรับสัญญาณ | พีนั่ง | -8 | - | - | เดซิเบล | |
| LOS ยืนยัน | โลซา | -45 | - | - | เดซิเบล | |
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -28 | เดซิเบล | |
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | 3 | 5 | เดซิเบล | |
| หมายเหตุ | ||||||
|
1. พลังงานออปติคอลเปิดตัวใน SMF 2. วัดด้วย 223-1 PRBS@622Mbps, เบอร์<10-10 |
||||||
ข้อมูลจำเพาะทั่วไป
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| อัตราบิต | บีอาร์ | - | 622 | - | เมกะไบต์/วินาที | |
| อัตราส่วนข้อผิดพลาดบิต | เบอร์ | - | - | 10-10 |
