สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-SB1G35L20-CD

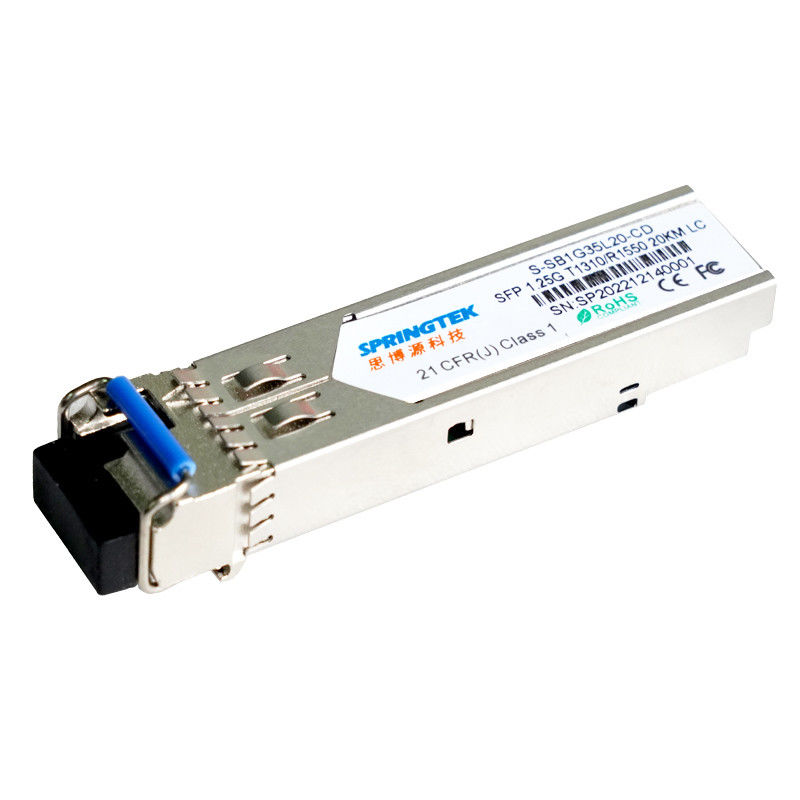

อีเธอร์เน็ต LC1.25GT1310/R1550นาโนเมตร20 กมบีดีเอสเอฟพี โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-SB1G35L20-CD | BIDI SFP, 1.25Gbps, Tx1310/Rx1550nm, SM, 20 กม., 0ºC~+70ºC, พร้อม DDM |
| S-SB1G35L20-ID | BIDI SFP, 1.25Gbps, Tx1310/Rx1550nm, SM, 20 กม., -40ºC~+85ºC, พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek BIDI SFP เป็นโมดูลประสิทธิภาพสูง ราคาประหยัด รองรับ 1.25Gbps และระยะการส่งข้อมูล 20 กม. ด้วย SMF (9/125μm)
ตัวรับส่งสัญญาณประกอบด้วยสองส่วน: เครื่องส่งสัญญาณเลเซอร์ LD 1310nm, โฟโตไดโอด PIN ที่รวมเข้ากับเครื่องขยายสัญญาณอิมพีแดนซ์ (TIA)ตัวรับส่งสัญญาณ Springtek BIDI SFP เป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์ class I
ตัวรับส่งสัญญาณเข้ากันได้กับ SFP Multi-Source Agreement (MSA) และ SFF-8472สำหรับข้อมูลเพิ่มเติม โปรดดูที่ SFP MSA
คุณสมบัติ
เข้ากันได้กับ SONET OC-24
อุณหภูมิเคส:
เชิงพาณิชย์:0 ถึง +70°C
อุตสาหกรรม:-40 ถึง +85°C
แอพพลิเคชั่น
สลับแอปพลิเคชันแบ็คเพลน
อินเตอร์เฟสเราเตอร์/เซิร์ฟเวอร์
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | - | 4 | วี |
| ช่วงอุณหภูมิในการจัดเก็บ | ตส | -40 | - | 85 | องศาเซลเซียส |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | - | 95 | % |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | - | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| -40 | - | 85 | |||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 300 | ม |
| อัตราข้อมูล | บีอาร์ | - | 1.25 น | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 400 | - | 2543 | เอ็มวี | |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม | |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี+0.3 | วี | |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | 0 | - | 0.8 | วี | |
| ตความผิดพลาดลอจิกสูง | วีทีเอฟเอช | 2.4 | - | วีซีซี | วี | |
| ตความผิดพลาดลอจิกต่ำ | วีทีเอฟแอล | วีพ.ศ | - | วีพ.ศ+0.4 | วี | |
| ลักษณะทางไฟฟ้าของเครื่องรับ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 400 | - | 1,000 | เอ็มวี | |
| Rx ความแตกต่างของเอาต์พุต Impendence | Zออก | - | 100 | - | โอห์ม | |
| LOS ยืนยันแรงดันไฟฟ้า | วีโลซา | 2.4 | - | วีซีซี | วี | |
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | วีแพ้ | วีพ.ศ | - | วีพ.ศ+0.4 | วี | |
ลักษณะทางแสง
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ประเภทเลเซอร์ | แอลดี | |||||
| อัตราข้อมูล | - | - | 1.25 น | - | กิกะไบต์/วินาที | |
| ช่วงความยาวคลื่นตรงกลาง | เล | 1260 | 1310 | 1360 | นาโนเมตร | |
| ความกว้างสเปกตรัม RMS | ∆ | - | - | 4 | นาโนเมตร | |
| กำลังเปิดตัวเฉลี่ยของเครื่องส่งสัญญาณ OFF | พีปิด | - | - | -40 | เดซิเบล | |
| เปิดตัวพลังงานแสง | หน้ามุ่ย | -8 | - | -2 | เดซิเบล | 1 |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 9 | - | - | เดซิเบล | |
| แผนภาพตา | สอดคล้องกับหน้ากากปิดตา IEEE802.3z เมื่อกรอง | |||||
| ลักษณะตัวรับสัญญาณ | ||||||
| ประเภทเครื่องรับ | เข็มหมุด | |||||
| อัตราข้อมูล | - | - | 1.25 น | - | กิกะไบต์/วินาที | |
| ปฏิบัติการความยาวคลื่นกลาง | เล | 1500 | 1550 | 1580 | นาโนเมตร | |
| ความไวของเครื่องรับ | ส.ว | - | - | -23 | เดซิเบล | 2 |
| โอเวอร์โหลดตัวรับสัญญาณ | พีนั่ง | -3 | - | - | เดซิเบล | |
| LOS ยืนยัน | โลซา | -40 | - | - | เดซิเบล | |
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -23 | เดซิเบล | |
| LOS ฮิสเทอรีซิส | สูญเสีย | 0.5 | 3 | 5 | เดซิเบล | |
| หมายเหตุ | ||||||
|
1. ตัวเลขพลังงานเฉลี่ยเป็นเพียงข้อมูลเท่านั้น ตาม IEEE802.3z 2. วัดด้วย 27-1 PRBS@1.25Gbps,เบอร์<10-12 |
||||||
