สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-FP10R3M-C

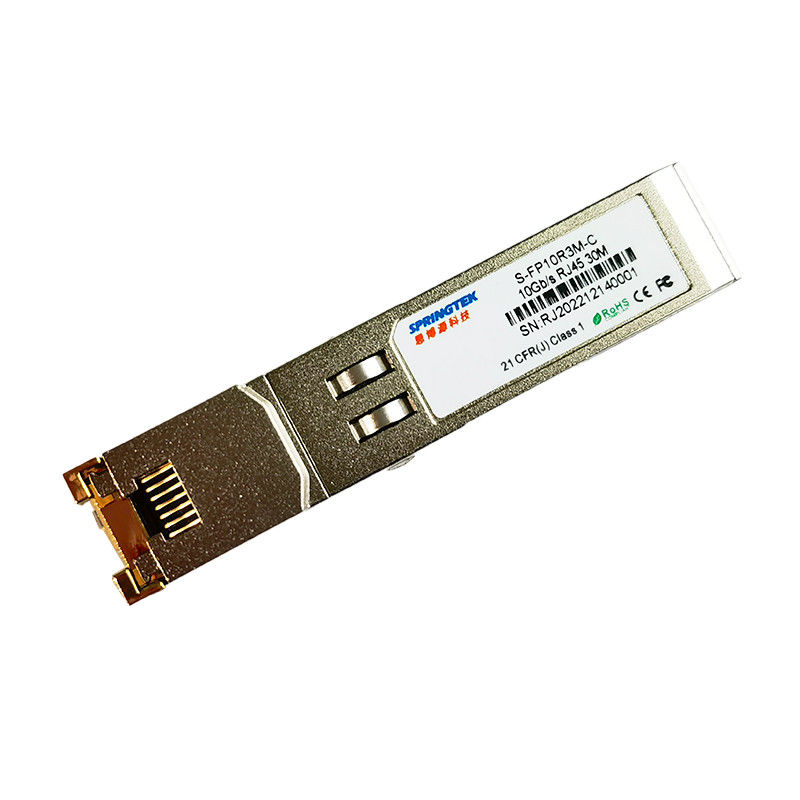

Juniper 10GBASE-T Copper 30m SFP โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-FP10R3M-C | SFP, 10Gb/s,ทองแดง, RJ45 ,30M,0ºC~+70ºC |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek SFP-10G-T Copper Small Form Pluggable Plus(SFP+) มีประสิทธิภาพสูง มีความน่าเชื่อถือสูง เป็นโมดูลที่คุ้มราคา สอดคล้องกับมาตรฐาน 10 Gigabit Ethernet และ 10G BASE-T ตามที่ระบุไว้ใน IEEE 802 3-2015 และ IEEE 802.3an ซึ่งรองรับอัตราข้อมูล 10Gbps สูงสุด 30 เมตร เข้าถึงผ่านสายคู่บิดเกลียวชนิดชีลด์ 6A โมดูลนี้รองรับการเชื่อมโยงข้อมูลแบบฟูลดูเพล็กซ์ 10Gbps พร้อมสัญญาณ Pulse Amplitude Modulation (PAM) 16 ระดับ โมดูลนี้ให้ข้อมูล ID ซีเรียลมาตรฐานตามมาตรฐาน ด้วย SFP + MSA ซึ่งสามารถเข้าถึงได้ด้วยที่อยู่ A0h ผ่านบัสอนุกรม 2 สายฟิสิคัล IC ยังสามารถเข้าถึงได้ผ่านบัสอนุกรม 2 สายที่แอดเดรส ACh
คุณสมบัติ
SFF-8431 และ SFF-8432 MSA เข้ากันได้
เป็นไปตามมาตรฐาน IEEE 802.3az และ 802.3an
IEEE 802.3bz สำหรับ 5G และ 2.5G BASE-T
รอยเท้า SFP แบบ Hot-pluggable
ฟังก์ชัน TX Disable และ RX Los
เปลือกโลหะทั้งหมดสำหรับการปล่อย EMI ต่ำ
+3.3V แหล่งจ่ายไฟเดียว
ใช้พลังงานต่ำ (2.5W MAX @ 30m)
ชุดขั้วต่อ RJ-45 ขนาดกะทัดรัด
เข้าถึงฟิสิคัลเลเยอร์ IC ผ่านบัสอนุกรม 2 สาย
เปิด XFI/5GBASE-R/2500BASE-X/SGMII, SGMII อัตโนมัติ
เจรจาอัตโนมัติกับ 10GBase-T PHY อื่น ๆ
รองรับ 100/1000Base-T โดยใช้สาย Cat 5e หรือดีกว่า
MDI/MDIX ครอสโอเวอร์
โหมดวนกลับหลายโหมดสำหรับการทดสอบและแก้ไขปัญหา
การตรวจสอบสายเคเบิลในตัวและการวินิจฉัยการเชื่อมโยง
รองรับสายเคเบิลแบบไม่มีฉนวนหุ้มและแบบหุ้มฉนวน
ช่วงอุณหภูมิเคสใช้งาน 0°C ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
1.25Gigabit Ethernet ผ่านสายเคเบิล Cat 5e
ข้อกำหนดด้านสิ่งแวดล้อม
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| อุณหภูมิในการทำงาน | ทีซี | 0 | +70 | ℃ | |
| อุณหภูมิในการจัดเก็บ | -40 | +85 | ℃ |
อินเทอร์เฟซพลังงานไฟฟ้า
| พารามิเตอร์ | สัญลักษณ์ | นาที | ประเภท | สูงสุด | หน่วย |
หมายเหตุ/เงื่อนไข |
| อุปทานปัจจุบัน | เป็น | 500 | 757 | ม | กำลังไฟสูงสุด 2.5W ตลอดช่วงแรงดันไฟฟ้าและอุณหภูมิทั้งหมด ดูข้อควรระวังในการใช้งาน | |
| แรงดันไฟฟ้าขาเข้า | วีซีซี | 3.13 | 3.3 | 3.47 | วี | อ้างถึง GND |
| แรงดันไฟฟ้าสูงสุด | วีแม็กซ์ | 3.6 | วี |
สัญญาณความเร็วต่ำ ลักษณะทางอิเล็กทรอนิกส์
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| เอาต์พุต SFP ต่ำ | ฉบับที่ | 0 | 0.5 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น host_Vcc วัดที่ด้านโฮสต์ของตัวเชื่อมต่อ |
| เอาต์พุต SFP สูง | วีโอเอช | host_Vcc-0.5 | host_Vcc+0.3 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น host_Vcc วัดที่ด้านโฮสต์ของตัวเชื่อมต่อ |
| อินพุต SFP ต่ำ | วิ | 0 | 0.8 | วี | 4.7k ถึง 10k ดึงขึ้นเป็น Vcc วัดที่ด้าน SFP ของตัวเชื่อมต่อ |
| อินพุต SFP สูง | VIH | 2 |
วีซีซี+ 0.3 |
วี | 4.7k ถึง 10k ดึงขึ้นเป็น Vcc วัดที่ด้าน SFP ของตัวเชื่อมต่อ |
อินเตอร์เฟสไฟฟ้าความเร็วสูง สายส่ง-SFP
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| ความถี่ของสาย | ฟลอริด้า | 800 | เมกะเฮิรตซ์ | การเข้ารหัส 5 ระดับ ต่อ IEEE 802.3 | ||
| Tx อิมพีแดนซ์เอาต์พุต | ซูท, เท็กซัส | 100 | โอห์ม | ดิฟเฟอเรนเชียล สำหรับความถี่ทั้งหมดระหว่าง 1MHz และ 125MHz | ||
| Rx อิมพีแดนซ์ขาเข้า | ซิน อาร์เอ็กซ์ | 100 | โอห์ม | ดิฟเฟอเรนเชียล สำหรับความถี่ทั้งหมดระหว่าง 1MHz และ 125MHz |
อินเตอร์เฟสไฟฟ้าความเร็วสูง โฮสต์-SFP
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| การแกว่งอินพุตข้อมูลแบบสิ้นสุดเดียว | วินซิ่ง | 500 | 800 | 1100 | เอ็มวี | ดิฟเฟอเรนเชียล |
| การแกว่งเอาต์พุตข้อมูลแบบสิ้นสุดเดียว | โหวต | 500 | 800 | 1100 | เอ็มวี | ดิฟเฟอเรนเชียล |
| เวลาขึ้น/ลง | ทร | 20 | 47 | หน่วยเป็นวินาที | 20%~80% | |
| Tx อิมพีแดนซ์อินพุต | ซิน | 100 | โอห์ม | ดิฟเฟอเรนเชียล | ||
| Tx อิมพีแดนซ์อินพุต | ซูท | 100 | โอห์ม | ดิฟเฟอเรนเชียล |
ข้อกำหนดทั่วไป
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ/เงื่อนไข |
| อัตราวันที่ | บีอาร์ | 1 | 10 | กิกะไบต์/วินาที | ดูหมายเหตุ 2 ถึง 4 ด้านล่าง รองรับ IEEE 802.3 | |
| ความยาวสายเคเบิล | แอล | 30 | ม | |||
| หมายเหตุ | ||||||
| ความอดทนของนาฬิกาคือ +/- 50 ppm | ||||||
