สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1AA001-C

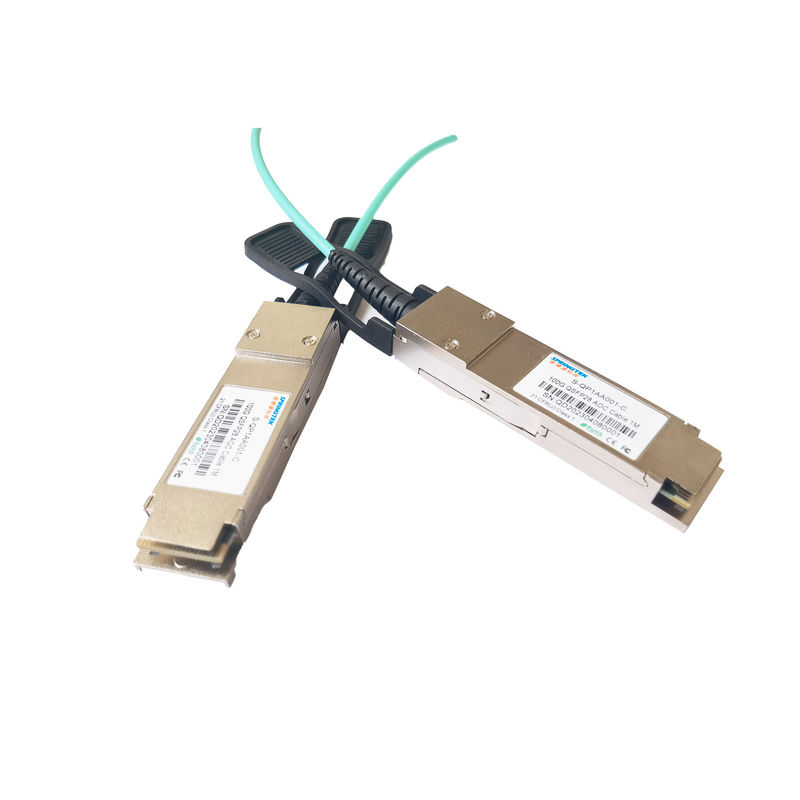

100G QSFP28 ถึง QSFP28 สายเคเบิล AOC 1 ม
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า | ข้อกำหนดไฟเบอร์ |
| S-QP1AA001-C | สาย AOC 100G QSFP28 ยาว 1 ม | 0~70℃ |
คำอธิบาย
ผลิตภัณฑ์นี้เป็น QSFP8 AOC ไฟเบอร์ออปติกแบบขนานแบบสี่ช่องสัญญาณแบบเสียบได้สำหรับ 100 Gigabit Ethernet, Infiniband EDR Applicationsตัวรับส่งสัญญาณนี้เป็นโมดูลประสิทธิภาพสูงสำหรับการสื่อสารข้อมูลแบบหลายช่องทางในระยะสั้นและแอพพลิเคชั่นเชื่อมต่อระหว่างกันรวมเลนข้อมูลสี่เลนในแต่ละทิศทางด้วยแบนด์วิธ 100Gbps
ความยาวของสายเคเบิลออปติคัล Active ของ Springtek 100G QSFP28 สูงถึง 70 เมตรเหนือ OM3 MMF หรือ 100 เมตรเหนือ OM4 MMFโมดูลเหล่านี้ได้รับการออกแบบให้ทำงานบนระบบมัลติไฟเบอร์โดยใช้ความยาวคลื่นเล็กน้อยที่ 850 นาโนเมตรอินเทอร์เฟซทางไฟฟ้าใช้คอนเนคเตอร์ชนิดขอบสัมผัส 38
คุณสมบัติ
แอพพลิเคชั่น
มาตรฐานล
คะแนนสูงสุดแน่นอน
โปรดทราบว่าการดำเนินการที่เกินพิกัดสูงสุดสัมบูรณ์ใดๆ อาจทำให้โมดูลนี้เสียหายถาวรได้
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย |
| อุณหภูมิแวดล้อมในการจัดเก็บ | ตเอส.ที.จี | -40 | 85 | ℃ |
| อุณหภูมิกรณีการใช้งาน | ทีซี | 0 | 70 | ℃ |
| ความชื้นในการทำงาน | ชมอ | 5 | 85 | % |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 0 | +3.6 | วี |
เงื่อนไขการใช้งานที่แนะนำ
สภาพแวดล้อมการทำงานที่แนะนำระบุพารามิเตอร์ที่มีลักษณะทางไฟฟ้าและแสงไว้ เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| กรณีปฏิบัติการ อุณหภูมิ |
ที.ซี | 0 | 25 | 70 | องศาเซลเซียส | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.135 | 3.3 | 3.465 | วี | |
| อัตราข้อมูลแต่ละเลน | 25.78125 | กิกะไบต์/วินาที | ||||
| ความแม่นยำของอัตราข้อมูล | -100 | 100 | หน้าต่อนาที | |||
| ควบคุมแรงดันไฟฟ้าอินพุตสูง | 2 | วีซีซี | วี | |||
| ควบคุมแรงดันไฟเข้าต่ำ | 0 | 0.8 | วี |
เครื่องส่ง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| โอเวอร์โหลด ดิฟเฟอเรนเชียล โวลเตจ pk-pk |
TP1a | 900 | เอ็มวี | |||
| แรงดันไฟฟ้าโหมดทั่วไป (Vcm) | TP1 | -350 | 2850 | เอ็มวี | 2 | |
| การสิ้นสุดความแตกต่าง ความต้านทานไม่ตรงกัน |
TP1 | 10 | % | ที่ 1MHz | ||
| การสูญเสียผลตอบแทนส่วนต่าง (SDD11) |
TP1 | ดู CEI-28G-VSR สมการ 13-19 |
เดซิเบล | |||
| โหมดทั่วไปถึงดิฟเฟอเรนเชียล การแปลงและดิฟเฟอเรนเชียลเป็น การแปลงโหมดทั่วไป (SDC11, SCD11) |
TP1 | ดู CEI- 28G-VSR สมการ 13-20 |
เดซิเบล | |||
การทดสอบการป้อนข้อมูลแบบเน้นย้ำ |
TP1a | ดูส่วน CEI-28G-VSR 13.3.11.2.1 |
เครื่องรับ
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| แรงดันดิฟเฟอเรนเชียล pk-pk | ทปอ.4 | 900 | เอ็มวี | |||
| แรงดันไฟฟ้าโหมดทั่วไป (Vcm) | ทปอ.4 | -350 | 2850 | เอ็มวี | 2 | |
| สัญญาณรบกวนในโหมดทั่วไป, RMS | ทปอ.4 | 17.5 น | เอ็มวี | |||
| การสิ้นสุดความแตกต่าง ความต้านทานไม่ตรงกัน |
ทปอ.4 | 10 | % | ที่ 1 MHz | ||
| การสูญเสียผลตอบแทนส่วนต่าง (SDD22) |
ทปอ.4 | ดู CEI-28G-VSR สมการ 13-19 |
เดซิเบล | |||
| โหมดทั่วไปถึงดิฟเฟอเรนเชียล การแปลงและดิฟเฟอเรนเชียลเป็น การแปลงโหมดทั่วไป (SDC22, SCD22) |
ทปอ.4 | ดู CEI-28G-VSR สมการ 13-21 |
เดซิเบล | |||
| โหมดทั่วไปส่งคืนการสูญเสีย (SCC22) |
ทปอ.4 | -2 | เดซิเบล | 3 | ||
| เวลาเปลี่ยน 20 ถึง 80% | ทปอ.4 | 9.5 | ปล | |||
| ปิดตาแนวตั้ง (VEC) | ทปอ.4 | 5.5 | เดซิเบล | |||
| ความกว้างของตาที่ความน่าจะเป็น 10-15 (EW15) |
ทปอ.4 | 0.57 | UI | |||
| ความสูงของตาที่ 10-15 robability (EH15) |
ทปอ.4 | 228 | เอ็มวี | |||
| หมายเหตุ: 1. ต่อเทอร์มินัล 2. Vcm ถูกสร้างขึ้นโดยโฮสต์ข้อมูลจำเพาะรวมถึงผลกระทบของแรงดันออฟเซ็ตกราวด์ 3. จาก 250MHz ถึง 30GHz |
||||||
