สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-PP25A007-C

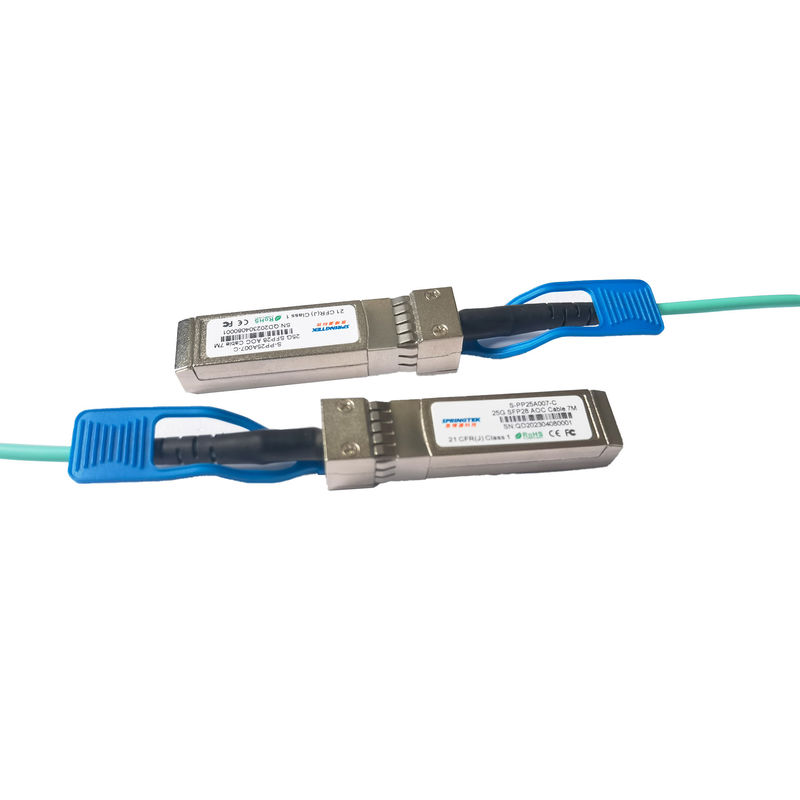

สายเคเบิล 25G SFP28 ถึง SFP28 AOC 7 ม
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า | ข้อกำหนดไฟเบอร์ |
| S-PP25A007-C | 25G SFP28 AOC สาย 7 ม | 0~70℃ |
คำอธิบาย
สายเคเบิลออปติคอลที่ใช้งานอยู่ของ Springtek SFP28 เป็นชุดไฟเบอร์แบบต่อพ่วงโดยตรงพร้อมตัวเชื่อมต่อ SFP28เหมาะสำหรับระยะทางที่สั้นมาก และเป็นวิธีที่คุ้มค่าในการเชื่อมต่อภายในชั้นวางและข้ามชั้นวางที่อยู่ติดกัน
ความยาวของสายเคเบิลออปติคัล Active ของ Springtek SFP28 สูงถึง 70 เมตรเหนือ OM3 MMF หรือ 100 เมตรเหนือ OM4 MMFโมดูลนี้ออกแบบมาเพื่อทำงานบนระบบมัลติไฟเบอร์โดยใช้ความยาวคลื่นเล็กน้อยที่ 850 นาโนเมตร
คุณสมบัติ
แอพพลิเคชั่น
มาตรฐานล
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย |
| อุณหภูมิในการจัดเก็บ | ท | -20 | +85 | องศาเซลเซียส |
| อุณหภูมิกรณีการใช้งาน | ทีซี | 0 | 70 | องศาเซลเซียส |
| ความชื้นในการทำงาน | อาร์เอช | 0 | 85 | % |
| การจ่ายแรงดัน | วีซีซี | -0.3 | 3.6 | วี |
|
บันทึก: ความเสียหายอาจเกิดขึ้นได้หากตัวรับส่งสัญญาณอยู่ภายใต้เงื่อนไขที่เกินขีดจำกัด |
||||
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| อุณหภูมิกรณีการใช้งาน | ทีซี | 0 | +70 | องศาเซลเซียส | |
| การจ่ายแรงดัน | วีซีซี | 3.135 | 3.3 | 3.465 | วี |
| จ่ายกระแสไฟ | ไอ.ซี.ซี | 300 | ม | ||
| อัตราบิต | บีอาร์ | 25.78125 | Gbps |
เครื่องส่ง
คุณลักษณะทางไฟฟ้าต่อไปนี้ถูกกำหนดไว้ในสภาพแวดล้อมการทำงานที่แนะนำ เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| โอเวอร์โหลด ดิฟเฟอเรนเชียล โวลเตจ pk-pk | TP1a | 900 | เอ็มวี | |||
| แรงดันไฟฟ้าโหมดทั่วไป (Vcm) | TP1 | -350 | 2850 | เอ็มวี | 2 | |
| ความต้านทานการสิ้นสุดที่แตกต่างกันไม่ตรงกัน | TP1 | 10 | % | ที่ 1MHz | ||
| การสูญเสียผลตอบแทนส่วนต่าง (SDD11) | TP1 | ดู CEI-28G-VSR สมการ 13-19 |
เดซิเบล | |||
| โหมดร่วมเป็นการแปลงดิฟเฟอเรนเชียลและการแปลงดิฟเฟอเรนเชียลเป็นโหมดคอมมอน (SDC11, SCD11) | TP1 | ดู CEI-28G-VSR สมการ 13-20 |
เดซิเบล | |||
การทดสอบการป้อนข้อมูลแบบเน้นย้ำ |
TP1a | ดู CEI-28G-SR Section13.3.11.2.1 |
เครื่องรับ
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| แรงดันดิฟเฟอเรนเชียล pk-pk | ทปอ.4 | 900 | เอ็มวี | |||
| แรงดันไฟฟ้าโหมดทั่วไป (Vcm) | ทปอ.4 | -350 | 2850 | เอ็มวี | 2 | |
| สัญญาณรบกวนในโหมดทั่วไป, RMS | ทปอ.4 | 17.5 น | เอ็มวี | |||
| ความต้านทานการสิ้นสุดที่แตกต่างกันไม่ตรงกัน | ทปอ.4 | 10 | % | ที่ 1 MHz | ||
| การสูญเสียผลตอบแทนส่วนต่าง (SDD22) | ทปอ.4 | ดู CEI-28G-VSR สมการ 13-19 |
เดซิเบล | |||
| การแปลงโหมดร่วมเป็นดิฟเฟอเรนเชียลและการแปลงดิฟเฟอเรนเชียลเป็นโหมดร่วม (SDC22, SCD22) | ทปอ.4 | ดู CEI-28G-VSR สมการ 13-21 |
เดซิเบล | |||
| การสูญเสียผลตอบแทนโหมดทั่วไป (SCC22) | ทปอ.4 | -2 | เดซิเบล | 3 | ||
| เวลาเปลี่ยน 20 ถึง 80% | ทปอ.4 | 9.5 | ปล | |||
| ปิดตาแนวตั้ง (VEC) | ทปอ.4 | 5.5 | เดซิเบล | |||
| ความกว้างของตาที่ 10-15ความน่าจะเป็น (EW15) | ทปอ.4 | 0.57 | UI | |||
| ความสูงของตาที่ 10-15ความน่าจะเป็น (EH15) | ทปอ.4 | 228 | เอ็มวี | |||
| หมายเหตุ: 1 ต่อเทอร์มินัล 2. Vcm ถูกสร้างขึ้นโดยโฮสต์ข้อมูลจำเพาะรวมถึงผลกระทบของแรงดันออฟเซ็ตกราวด์ 3. จาก 250MHz ถึง 30GHz.. |
||||||
