สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-Q52AP005-C

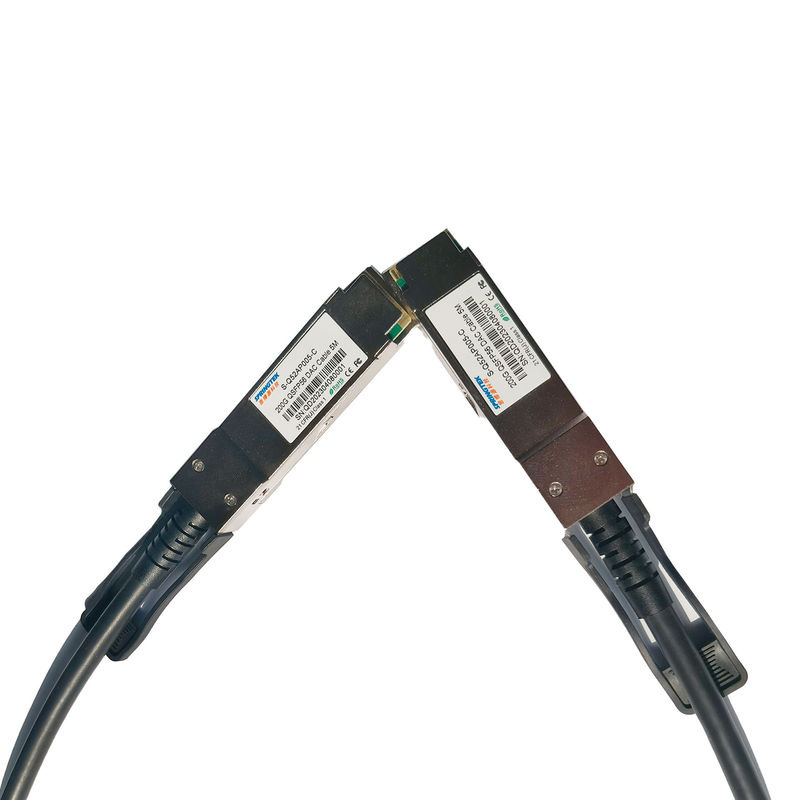

สายเคเบิล DAC 200G QSFP56 ถึง QSFP56 5 ม
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า | ข้อกำหนดไฟเบอร์ |
|
S-Q52AP005-C |
สาย DAC 200G QSFP56 ยาว 5 ม |
0~70℃ |
คำอธิบาย
ชุดสายเคเบิลทองแดงแบบพาสซีฟ Springtek 200G QSFP5 มีคู่ทองแดงที่แตกต่างกันแปดคู่ ให้ช่องรับส่งข้อมูลสี่ช่องที่ความเร็วสูงสุด 56Gbps (PAM4) ต่อช่อง และตรงตามข้อกำหนด 200G Ethernet และ InfiniBandมีจำหน่ายในเกจวัดสายไฟที่หลากหลายตั้งแต่ 26AWG ถึง 30AWG ชุดประกอบสายเคเบิลทองแดง 200G นี้มีการสูญเสียการแทรกต่ำและการพูดคุยข้ามต่ำ
Springtek 200G QSFP56 ใช้สัญญาณ PAM4 สำหรับการส่งสัญญาณ ซึ่งเพิ่มอัตราเป็นสองเท่าอย่างไรก็ตาม มีข้อกำหนดที่เข้มงวดมากขึ้นสำหรับการสูญเสียการเสียบสายเคเบิลสำหรับข้อกำหนดโดยละเอียด ออกแบบมาสำหรับแอปพลิเคชันในศูนย์ข้อมูล ตลาดเครือข่ายและโทรคมนาคมที่ต้องการการประกอบสายเคเบิลความเร็วสูงและเชื่อถือได้ ผลิตภัณฑ์รุ่นต่อไปนี้ใช้อินเทอร์เฟซการจับคู่เดียวกันกับฟอร์มแฟคเตอร์ QSFP+ ทำให้เข้ากันได้กับพอร์ต QSFP ที่มีอยู่
คุณสมบัติ
แอพพลิเคชั่น
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| อุณหภูมิแวดล้อมในการจัดเก็บ | -40 | +85 | องศาเซลเซียส | ||
| อุณหภูมิกรณีการใช้งาน | ทีซี | 0 | +70 | องศาเซลเซียส | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | VCC3 | 3.14 | 3.3 | 3.47 | วี |
| ความชื้นสัมพัทธ์ (ไม่ควบแน่น) | อาร์.เอส | 35 | 60 | % | |
| แรงดันไฟฟ้าที่อินพุต LVTTL | วิลวิต | -0.3 | VCC3 +0.2 | วี | |
| กระแสไฟเลี้ยง | ICC3 | 15 | ม | ||
| การใช้พลังงานทั้งหมด | พ | 0.05 | ว | ||
|
หมายเหตุ: 1．ความเครียดหรือสภาวะที่เกินช่วงข้างต้นอาจทำให้อุปกรณ์เสียหายอย่างถาวร 2．นี่คือการให้คะแนนความเครียดเท่านั้น และการทำงานของอุปกรณ์ที่เงื่อนไขเหล่านี้หรือเงื่อนไขอื่นใดที่อยู่เหนือที่ระบุไว้ในส่วนการปฏิบัติงานของข้อกำหนดนี้จะไม่ถูกนำไปใช้ 3．การสัมผัสกับสภาวะการให้คะแนนสูงสุดแบบสัมบูรณ์เป็นระยะเวลานานอาจส่งผลต่อความน่าเชื่อถือของอุปกรณ์ |
|||||
ลักษณะความเร็วสูง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | บันทึก |
| อิมพิแดนส์ดิฟเฟอเรนเชียล | ริน,พีพี | 90 | 110 | ฉัน | ||
| การสูญเสียการแทรก | SDD21 | -16.06 | เดซิเบล | ที่ 13.28 GHz | ||
|
การสูญเสียผลตอบแทนส่วนต่าง |
SDD11 | ดู 1 | เดซิเบล | ที่ 0.05 ถึง 4.1 GHz | ||
| SDD22 | ดู 2 | เดซิเบล | ที่ 4.1 ถึง 19 GHz | |||
| เอาต์พุตโหมดทั่วไปถึงโหมดทั่วไปส่งคืนการสูญเสีย | SCC11 |
|
-2 |
เดซิเบล |
ที่ 0.2 ถึง 19 GHz |
|
| SCC22 | ||||||
|
ดิฟเฟอเรนเชียลกับการสูญเสียการส่งคืนโหมดทั่วไป |
SCD11 | ดู 3 |
เดซิเบล |
ที่ 0.01 ถึง 12.89 GHz | ||
| SCD22 | ดู 4 | ที่ 12.89 ถึง 19 GHz | ||||
|
ส่วนต่างของการสูญเสียการแปลงโหมดทั่วไป |
SCD21 |
-10 |
เดซิเบล |
ที่ 0.01 ถึง 12.89 GHz | ||
| ดู 5 | ที่ 12.89 ถึง 15.7 GHz | |||||
| -6.3 | ที่ 15.7 ถึง 19 GHz |
