สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-Q81AP003-C

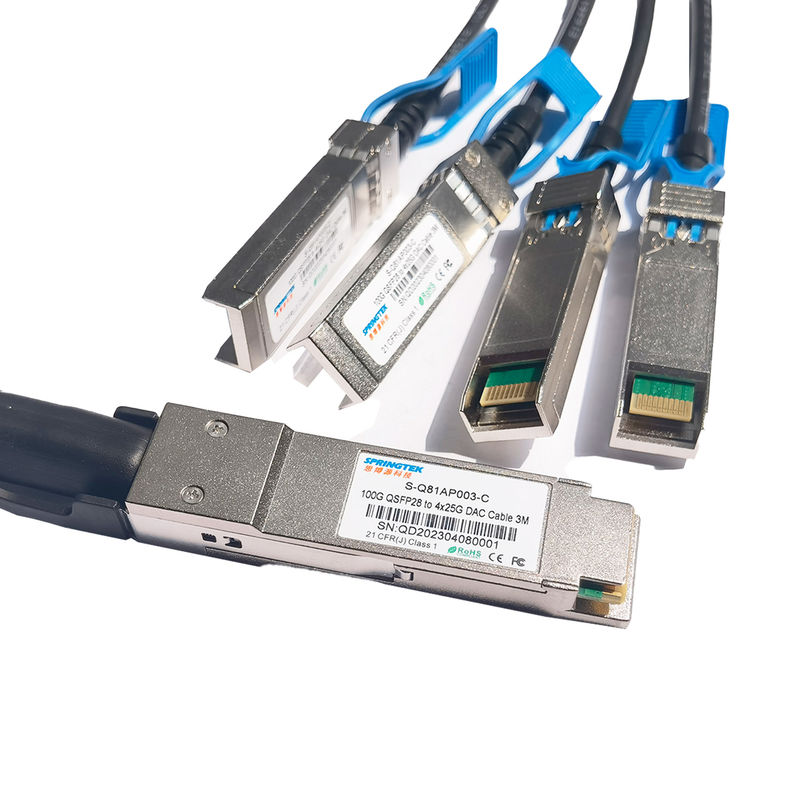

สายเคเบิล DAC 100G QSFP28 ถึง 4xSFP28 3 ม
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า | ข้อกำหนดไฟเบอร์ |
| S-Q81AP003-C | สายเคเบิล DAC 100G QSFP28 ถึง 4x25G 3 ม | 0~70℃ |
คำอธิบาย
Springtek 100G QSFP28 ถึง 4x 25G SFP28 สายเคเบิลทองแดงแบบพาสซีฟแบบต่อตรงเหมาะสำหรับระยะทางที่สั้นมาก และนำเสนอวิธีการที่คุ้มค่าในการสร้างลิงก์ 100 กิกะบิตระหว่างการเชื่อมต่ออุปกรณ์ QSFP28 และ SFP28สายเคเบิลเหล่านี้ใช้สำหรับมาตรฐาน 100GbE และ Infniband เพื่อเพิ่มประสิทธิภาพสูงสุดสายเคเบิลแบบไฮบริดได้รับการออกแบบมาเพื่อตอบสนองความต้องการของศูนย์ข้อมูลที่เกิดขึ้นใหม่และแอปพลิเคชันการประมวลผลประสิทธิภาพสูงสำหรับระบบเชื่อมต่อระหว่างสายเคเบิลที่มีความหนาแน่นสูงซึ่งสามารถส่งมอบแบนด์วิธข้อมูลรวมที่ 100Gb/sระบบเชื่อมต่อระหว่างกันนี้เป็นไปตามข้อกำหนดมาตรฐานอุตสาหกรรมที่มีอยู่อย่างสมบูรณ์ เช่น QSFP MSA และ IBTA (InfiniBand Trade Association)สายเคเบิลไฮบริดรองรับข้อกำหนดการส่งผ่านแบนด์วิธตามที่กำหนดโดยข้อกำหนดเฉพาะ IEEE 802.3ba (100 Gb/s) และ Infiniband QDR (4x25 Gb/s ต่อช่องสัญญาณ)
คุณสมบัติ
แอพพลิเคชั่น
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| อุณหภูมิแวดล้อมในการจัดเก็บ | -40 | +85 | องศาเซลเซียส | ||
| อุณหภูมิกรณีการใช้งาน | ทีซี | 0 | +70 | องศาเซลเซียส | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | VCC3 | 3.14 | 3.3 | 3.47 | วี |
ลักษณะความเร็วสูง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | บันทึก |
| อิมพิแดนส์ดิฟเฟอเรนเชียล | ริน,พีพี | 90 | 110 | ฉัน | ||
| การสูญเสียการแทรก | SDD21 | 22.48 น | เดซิเบล | ที่ 12.8906 GHz | ||
|
การสูญเสียผลตอบแทนส่วนต่าง |
SDD11 | ดู 1 | เดซิเบล | ที่ 0.05 ถึง 4.1 GHz | ||
| SDD22 | ดู 2 | เดซิเบล | ที่ 4.1 ถึง 19 GHz | |||
| เอาต์พุตโหมดทั่วไปถึงโหมด ommon ส่งคืนการสูญเสีย | SCC11 | 2 | เดซิเบล |
ที่ 0.2 ถึง 19 GHz |
||
| SCC22 | ||||||
|
ดิฟเฟอเรนเชียลกับการสูญเสียการส่งคืนโหมดทั่วไป |
SCD11 | ดู 3 | เดซิเบล | ที่ 0.01 ถึง 12.89 GHz | ||
| SCD22 | ดู 4 | ที่ 12.89 ถึง 19 GHz | ||||
| ส่วนต่างของการสูญเสียการแปลงโหมดทั่วไป | SCD21 | 10 | เดซิเบล | ที่ 0.01 ถึง 12.89 GHz | ||
| ดู 5 | ที่ 12.89 ถึง 15.7 GHz | |||||
| 6.3 | ที่ 15.7 ถึง 19 GHz | |||||
| อัตรากำไรจากการดำเนินงานของช่อง | คอม | 3 | เดซิเบล | |||
|
หมายเหตุ: 1. ค่าสัมประสิทธิ์การสะท้อนที่กำหนดโดยสมการ SDD11(dB) < 16.5 - 2 × SQRT(f ) โดยที่ f เป็น GHz 2. ค่าสัมประสิทธิ์การสะท้อนที่กำหนดโดยสมการ SDD11(dB) < 10.66 - 14 × log10(f/5.5) โดยที่ f เป็น GHz 3. ค่าสัมประสิทธิ์การสะท้อนที่กำหนดโดยสมการ SCD11(dB) < 22 - (20/25.78)*f โดยที่ f เป็น GHz 4. ค่าสัมประสิทธิ์การสะท้อนที่กำหนดโดยสมการ SCD11(dB) < 15 - (6/25.78)*f โดยที่ f เป็น GHz 5. ค่าสัมประสิทธิ์การสะท้อนที่กำหนดโดยสมการ SCD21(dB) < 27 - (29/22)*f โดยที่ f เป็น GHz |
||||||
