สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QD4A85M01-CD-8

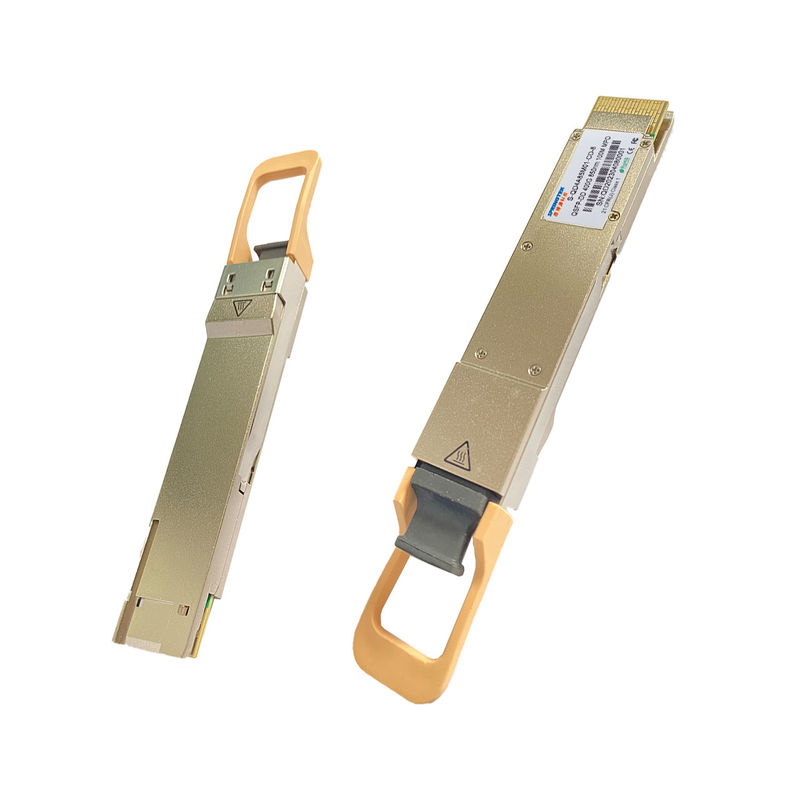

OEM 400G Cisco MMF 100M MTP/MPO โมดูลรับส่งสัญญาณออปติคัล QSFP DD SR8
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
โมดูลออปติคัล Springtek 400Gb/s QSFP-DD SR8ช่วยเพิ่มความหนาแน่นของพอร์ตและประหยัดต้นทุนระบบทั้งหมดโมดูลออปติคัลฟูลดูเพล็กซ์ QSFP-DD มีช่องสัญญาณรับและส่งสัญญาณอิสระ 8 ช่อง แต่ละช่องสามารถทำงาน 53.125Gb/s สำหรับอัตราข้อมูลรวม 400Gb/s บนไฟเบอร์มัลติโหมด OM3 100 เมตร
สามารถเสียบสายเคเบิลใยแก้วนำแสงที่มีขั้วต่อ MTP/MPO-16 เข้ากับเต้ารับโมดูล QSFP-DD SR8มั่นใจได้ในการจัดตำแหน่งที่เหมาะสมโดยหมุดนำทางภายในเต้ารับสายเคเบิลมักจะไม่สามารถบิดเพื่อจัดตำแหน่งช่องต่อช่องได้อย่างเหมาะสมการเชื่อมต่อทางไฟฟ้าทำได้ผ่านตัวเชื่อมต่อชนิดขอบที่สอดคล้องกับ QSFP-DD MSA
ความยาวคลื่นกลางของเลนคู่ขนานทั้ง 8 เลนคือ 850 นาโนเมตรประกอบด้วยขั้วต่อ MPO-16 แบบออปติคัลสำหรับอินเทอร์เฟซแบบออปติคัลและขั้วต่อ 60 พินสำหรับอินเทอร์เฟซทางไฟฟ้าโฮสต์ FEC จำเป็นต้องรองรับการส่งผ่านไฟเบอร์แบบหลายโหมด OM3 สูงถึง 70m
ผลิตภัณฑ์ S-QD4A85M01-CD-8 ได้รับการออกแบบด้วยฟอร์มแฟกเตอร์ การเชื่อมต่อทางออปติคอล/ไฟฟ้า และอินเทอร์เฟซการวินิจฉัยแบบดิจิทัลตามข้อตกลงหลายแหล่ง (MSA) ประเภท 2 ของ QSFP-DD ผลิตภัณฑ์ได้รับการออกแบบให้ตรงกับสภาวะการทำงานภายนอกที่รุนแรงที่สุด ได้แก่ อุณหภูมิ ความชื้น และสัญญาณรบกวน EMI
คุณสมบัติ
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
ต้องสังเกตว่าการดำเนินการที่เกินพิกัดสูงสุดสัมบูรณ์แต่ละรายการอาจทำให้โมดูลนี้เสียหายอย่างถาวร
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 3.6 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| อุณหภูมิกรณีการใช้งาน | ถึง | 0 | 70 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ (ไม่ควบแน่น) | อาร์เอช | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำและข้อกำหนดของพาวเวอร์ซัพพลาย
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| อุณหภูมิกรณีการใช้งาน | สูงสุด | 0 | 70 | องศาเซลเซียส | ||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วี.ซี.ซี | 3.135 | 3.3 | 3.465 | วี | |
| อัตราข้อมูลแต่ละเลน | 26.5625 | GBd | แพม4 | |||
| ความแม่นยำของอัตราข้อมูล | -100 | 100 | หน้าต่อนาที | |||
| อัตราส่วนข้อผิดพลาดบิตก่อน FEC | 2.4x10-4 | |||||
| อัตราส่วนข้อผิดพลาดบิตหลัง FEC | 1x10-12 | 1 | ||||
| เชื่อมโยงระยะทางกับ OM3 | ง | 0.5 | 100 | ม | 2 |
หมายเหตุ:
1. FEC ให้บริการโดยระบบโฮสต์
2. FEC ที่จำเป็นในระบบโฮสต์เพื่อรองรับระยะทางสูงสุด
ลักษณะไฟฟ้า
คุณลักษณะทางไฟฟ้าต่อไปนี้ถูกกำหนดไว้ในสภาพแวดล้อมการทำงานที่แนะนำ เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | จุดทดสอบ | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| การใช้พลังงาน | 12 | ว | ||||
| อุปทานปัจจุบัน | ไอ.ซี.ซี | 3.63 | ก | |||
| เครื่องส่งสัญญาณ (แต่ละเลน) | ||||||
| อัตราสัญญาณแต่ละเลน | TP1 | 26.5625 ± 100 แผ่นต่อนาที | GBd | |||
|
ดิฟเฟอเรนเชียล pk-pk แรงดันอินพุต ความอดทนไม่ตรงกัน |
TP1a | 900 | เอ็มวีพีพี | 1 | ||
| การสิ้นสุดความแตกต่าง | TP1 | 10 | % | |||
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | TP1 |
IEEE 802.3-2015 สมการ (83E-5) |
เดซิเบล | |||
| ดิฟเฟอเรนเชียลเป็นโหมดทั่วไป การสูญเสียการส่งคืนอินพุต |
TP1 | IEEE 802.3-2015 สมการ (83E-6) |
เดซิเบล | |||
| เวลาเปลี่ยน 20% ถึง 80% | ทปอ.4 | 9.5 | ปล | |||
|
ความกว้างของหน้ากากสมมาตรตาใกล้สุด (อีเอสเอ็มดับเบิลยู) |
ทปอ.4 | 0.265 | UI | |||
| ความสูงตาใกล้สุด, ดิฟเฟอเรนเชียล | ทปอ.4 | 70 | เอ็มวี | |||
|
ความกว้างของหน้ากากสมมาตรตาไกล (อีเอสเอ็มดับเบิลยู) |
ทปอ.4 | 0.2 | UI | |||
| ความสูงตาไกลสุด, ดิฟเฟอเรนเชียล | ทปอ.4 | 30 | เอ็มวี | |||
| อัตราส่วน ISI ก่อนเคอร์เซอร์ไกลสุด | ทปอ.4 | -4.5 | 2.5 | % | ||
| แรงดันเอาต์พุตโหมดทั่วไป (Vcm) | ทปอ.4 | -350 | 2850 | เอ็มวี | 3 | |
หมายเหตุ:
1. ยกเว้น IEEE 802.3bs 120E.3.1.2 ที่รูปแบบเป็น PRBS31Q หรือสัญญาณรบกวนไม่ได้ใช้งาน
2. ตรงตาม BER ที่ระบุใน IEEE 802.3bs 120E.1.1
3. แรงดันไฟฟ้าโหมดทั่วไป DC ที่สร้างโดยโฮสต์ข้อมูลจำเพาะรวมถึงผลกระทบของแรงดันออฟเซ็ตกราวด์
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| เครื่องส่ง | ||||||
| ความยาวคลื่นศูนย์กลาง | λC | 840 | 850 | 860 | นาโนเมตร | |
| อัตราข้อมูลแต่ละเลน | 26.5625 ± 100 แผ่นต่อนาที | GBd | ||||
| รูปแบบการมอดูเลต | แพม4 | |||||
| ความกว้างสเปกตรัม RMS | ∆λrms | 0.6 | นาโนเมตร | มอดูเลต | ||
| กำลังในการออกตัวเฉลี่ย, แต่ละเลน | พีเอวีจี | -6.5 | 4 | เดซิเบล | 1 | |
|
การปรับแสงภายนอก แอมพลิจูด (OMAouter) แต่ละเลน |
ปอม | -4.5 | 3 | เดซิเบล | 2 | |
|
เปิดใช้พลังใน OMAouter ลบ TDECQ แต่ละเลน |
-5.9 | เดซิเบล | ||||
|
เครื่องส่งสัญญาณและการกระจาย Eye Clouser สำหรับ PAM4 แต่ละเลน |
ทีดีเคคิว | 4.5 | เดซิเบล | |||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3 | เดซิเบล | |||
| ความทนทานต่อการสูญเสียแสงกลับ | ทล | 12 | เดซิเบล | |||
|
กำลังเปิดตัวเฉลี่ยของ ปิดเครื่องส่งสัญญาณ แต่ละเลน |
พอฟ | -30 | เดซิเบล | |||
| ฟลักซ์ล้อมรอบ |
≥ 86% ที่ 19 μm ≤ 30% ที่ 4.5 ไมครอน |
|||||
| เครื่องรับ | ||||||
| ความยาวคลื่นศูนย์กลาง | λC | 840 | 850 | 860 | นาโนเมตร | |
| อัตราข้อมูลแต่ละเลน | 26.5625 ± 100 แผ่นต่อนาที | GBd | ||||
| รูปแบบการมอดูเลต | แพม4 | |||||
| เกณฑ์ความเสียหายแต่ละเลน | THd | 5 | เดซิเบล | 3 | ||
| กำลังรับเฉลี่ย, แต่ละเลน | -7.9 | 4 | เดซิเบล | 4 | ||
| รับพลังงาน (OMAouter) แต่ละเลน | 3 | เดซิเบล | ||||
| ความไวของเครื่องรับ | ส.ว | -6.5 | เดซิเบล | 5 | ||
| (OMAouter) แต่ละเลน | ||||||
| ความไวของตัวรับที่เน้น (OMAouter) แต่ละเลน | สสจ | -3 | เดซิเบล | 6 | ||
| การสะท้อนแสงของตัวรับ | ร | -12 | เดซิเบล | |||
| LOS ยืนยัน | โลซา | -30 | เดซิเบล | |||
| LOS ยกเลิกการยืนยัน | แพ้ | -12 | เดซิเบล | |||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | เดซิเบล | |||
| สภาวะเครียดสำหรับความไวของตัวรับความเครียด (หมายเหตุ 7) | ||||||
| การปิดตาที่เครียดสำหรับ PAM4 (SECQ), เลนภายใต้การทดสอบ |
4 | เดซิเบล | ||||
| OMAouter ของแต่ละ Aggressor Lane | 3 | เดซิเบล | ||||
หมายเหตุ:
1. กำลังในการปล่อยโดยเฉลี่ย แต่ละเลน (นาที) เป็นข้อมูลและไม่ใช่ตัวบ่งชี้หลักของความแรงของสัญญาณเครื่องส่งที่มีกำลังส่งต่ำกว่าค่านี้ไม่เป็นไปตามข้อกำหนดอย่างไรก็ตาม ค่าที่สูงกว่านี้ไม่ได้รับประกันความสอดคล้อง
2. แม้ว่า TDECQ < 1 dB OMAouter (นาที) จะต้องเกินค่าต่ำสุดที่ระบุที่นี่
3. เครื่องรับจะต้องสามารถทนต่อการเปิดรับแสงอย่างต่อเนื่องกับสัญญาณอินพุตออปติคัลที่มีระดับพลังงานเฉลี่ยนี้โดยไม่เสียหาย
4. กำลังรับเฉลี่ย แต่ละเลน (นาที) เป็นข้อมูลและไม่ใช่ตัวบ่งชี้หลักของความแรงของสัญญาณพลังงานที่ได้รับต่ำกว่าค่านี้ไม่สามารถปฏิบัติตามได้อย่างไรก็ตาม ค่าที่สูงกว่านี้ไม่ได้รับประกันความสอดคล้อง
5. ความไวของตัวรับ OMAouter แต่ละเลน (สูงสุด) เป็นข้อมูลและกำหนดไว้สำหรับ BER ที่ 2.4x10-4.
6. วัดด้วยสัญญาณทดสอบความสอดคล้องที่อินพุตเครื่องรับสำหรับ BER ขนาด 2.4x10-4.
7. เงื่อนไขการทดสอบเหล่านี้ใช้สำหรับวัดความไวของตัวรับความเครียดไม่ใช่ลักษณะของเครื่องรับ
ฟังก์ชั่นการวินิจฉัยแบบดิจิตอล
คุณลักษณะการวินิจฉัยแบบดิจิทัลต่อไปนี้ถูกกำหนดเหนือสภาวะการทำงานปกติ เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย | หมายเหตุ |
| ข้อผิดพลาดสัมบูรณ์ของการตรวจสอบอุณหภูมิ | DMI_อุณหภูมิ | -3 | 3 | องศาเซลเซียส | มากกว่าปฏิบัติการ ช่วงอุณหภูมิ |
| ข้อผิดพลาดในการตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ | DMI _VCC | -0.1 | 0.1 | วี | ใช้งานได้เต็มประสิทธิภาพ พิสัย |
|
มอนิเตอร์พลังงาน Channel RX สัมบูรณ์ ข้อผิดพลาด |
DMI_RX_Ch | -2 | 2 | เดซิเบล | 1 |
| จอภาพปัจจุบันของ Channel Bias | DMI_Ibias_Ch | -10% | 10% | ม | |
|
มอนิเตอร์พลังงานแชนเนล TX แบบสัมบูรณ์ ข้อผิดพลาด |
DMI_TX_Ch | -2 | 2 | เดซิเบล | 1 |
หมายเหตุ:
1. เนื่องจากความแม่นยำในการวัดของเส้นใยที่แตกต่างกัน อาจมีความผันผวนเพิ่มเติม +/-1 dB หรือความแม่นยำรวม +/- 3 dB
