สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-PP2585L01-CD

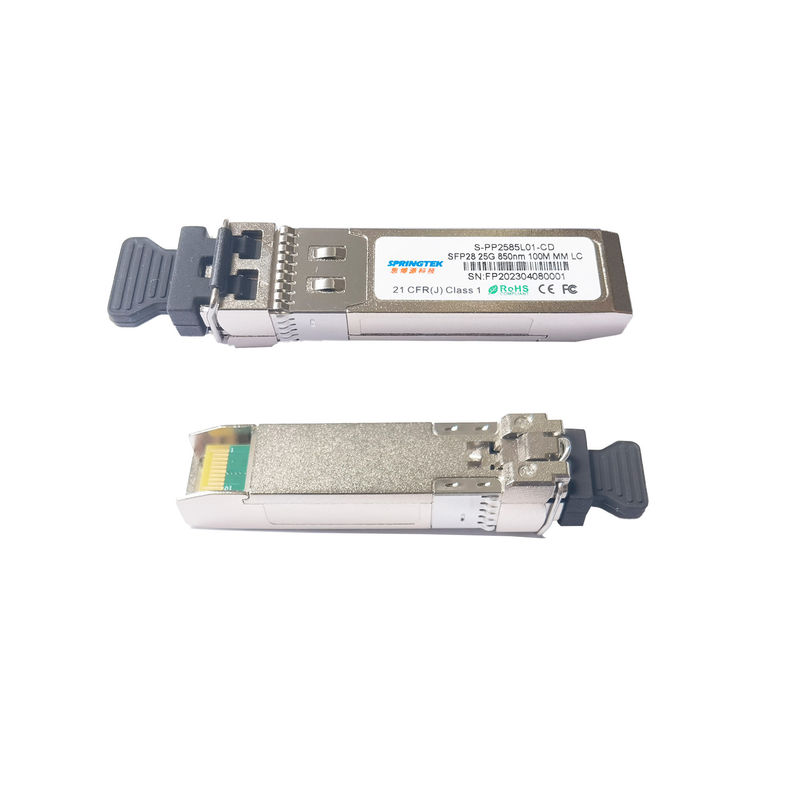

OEM Juniper 25G SR SFP28 Gigabit Ethernet 850nm 100m LC MMF ตัวรับส่งสัญญาณ
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-PP2585L01-CD |
SFP28, 25.78125Gbps, 850nm, SM, 100 ม., 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
Springtek SFP28 สำหรับ 25Gigabit Ethernet และ Infiniband EDR Applicationsเป็นโมดูลประสิทธิภาพสูงสำหรับการสื่อสารข้อมูลระยะสั้นและแอปพลิเคชันเชื่อมต่อระหว่างกัน ซึ่งทำงานที่ความเร็ว 25.78125Gbps สูงสุด 70 ม. โดยใช้ไฟเบอร์ OM3 หรือ 100 ม. โดยใช้ไฟเบอร์ OM4โมดูลนี้ออกแบบมาเพื่อทำงานบนระบบมัลติไฟเบอร์โดยใช้ความยาวคลื่นเล็กน้อยที่ 850 นาโนเมตร อินเทอร์เฟซทางไฟฟ้าใช้คอนเนคเตอร์ชนิดขอบสัมผัส 20 หน้าสัมผัสอินเทอร์เฟซแบบออปติคัลใช้เต้ารับ LC แบบดูเพล็กซ์
คุณสมบัติ
รองรับอัตราบิต 25.78125Gbps
ความยาวลิงก์สูงสุด 70 ม. บน OM3 MMF และ 100 ม. บน OM4 MMF
850nm VCSEL เลเซอร์และเครื่องตรวจจับภาพ PIN
CDR ภายในทั้งช่องตัวส่งและตัวรับ
เต้ารับ Duplex LC
ช่วงอุณหภูมิสภาพแวดล้อมในการทำงาน: 0 ~ +70℃
แหล่งจ่ายไฟ 3.3V เดียว
การกระจายพลังงานต่ำ: <1.0W
ที่อยู่อาศัย SFP28 พร้อมการป้องกัน EMI ที่ปรับปรุงแล้ว
แอพพลิเคชั่น
อีเธอร์เน็ต 25GBASE-SR
แอปพลิเคชั่น Infiniband EDR
แอปพลิเคชั่น 32G Fibre Channel
เซิร์ฟเวอร์ สวิตช์ ที่เก็บข้อมูล และอะแดปเตอร์การ์ดโฮสต์
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 3.6 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.135 | 3.3 | 3.465 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 300 | ม |
| อัตราข้อมูล | บีอาร์ | 25.78125±100ppm | Gbps | ||
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 90 | - | 100 | เอ็มวี |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี+0.3 | วี |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | 0 | - | 0.8 | วี |
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 900 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| LOS ยืนยันแรงดันไฟฟ้า | วีโลซา | 2.0 | - | วีซีซี+0.3 | วี |
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | วีแพ้ | -0.3 | - | +0.4 | วี |
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | ||
| ลักษณะเครื่องส่งสัญญาณ | ||||||||
| ช่วงความยาวคลื่นตรงกลาง | เล | 840 | 850 | 860 | นาโนเมตร | |||
| ความกว้างสเปกตรัม RMS | ∆ | - | - | 0.6 | นาโนเมตร | |||
| กำลังขับเฉลี่ย | พัฟ | -8.4 | 2.4 | เดซิเบล | ||||
| พลังงานแสง OMA | พีOMA | -6.4 | 3 | เดซิเบล | ||||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 2 | - | - | เดซิเบล | |||
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -128 | เดซิเบล/เฮิรตซ์ | |||
| ความทนทานต่อการสูญเสียแสงกลับ | - | - | 12 | เดซิเบล | ||||
| เครื่องส่งและปิดตากระจาย | ที.ดี.อี | - | - | 4.3 | เดซิเบล | |||
| เครื่องส่งสัญญาณ คำจำกัดความของหน้ากากปิดตา {X1,X2, X3, Y1, Y2, Y3} |
>10% {0.23, 0.34, 0.43, 0.27, 0.35, 0.4} |
1,2 | ||||||
| ลักษณะตัวรับสัญญาณ | ||||||||
| ปฏิบัติการความยาวคลื่นกลาง | เล | 840 | 850 | 860 | นาโนเมตร | |||
| ความไวของเครื่องรับ | ส.ว | - | - | -10.3 | เดซิเบล | 3,4 | ||
| โอเวอร์โหลดตัวรับสัญญาณ | พีนั่ง | 2.4 | - | - | เดซิเบล | |||
| การสะท้อนแสงของตัวรับ | อาร์เอฟแอล | - | - | -12 | เดซิเบล | |||
| LOS ยืนยัน | โลซา | -30 | - | - | เดซิเบล | |||
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -13 | เดซิเบล | |||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | 3 | 5 | เดซิเบล | |||
| หมายเหตุ | ||||||||
|
1. อัตราการเข้าชมเครื่องส่งสัญญาณ 5E-5 ครั้ง/ตัวอย่าง 2. สอดคล้องกับ IEEE 802.3ba 3. ค่าต่ำสุดเป็นข้อมูล เท่ากับ Tx OMA ขั้นต่ำที่มี ER ไม่จำกัดและการสูญเสียการแทรกช่องสูงสุด 4. ความไวของตัวรับสัญญาณวัดด้วยรูปแบบการทดสอบ PRBS 231-1, @25.78125Gb/s, BER<5E-5 |
||||||||
