สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QD4AC4L2K-CD-4

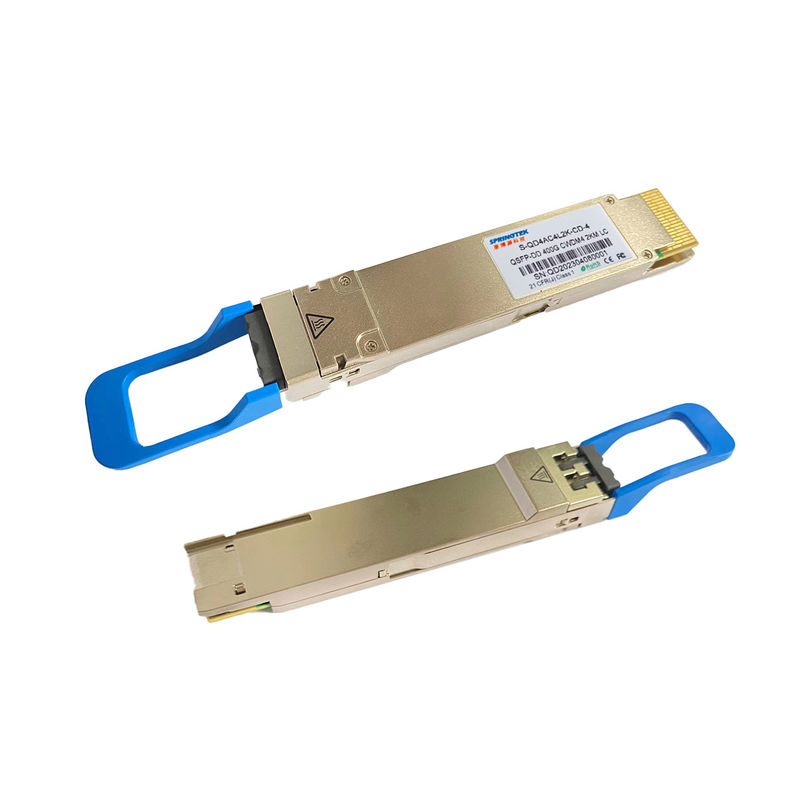

FR4 QSFP-DD Cisco Compatible 400Gbps 1310nm 2km LC SMF ตัวรับส่งสัญญาณออปติคอล
QSFP-DD FR4 S-QD4AC4L2K-CD-4 230301.pdf
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
|
S-QD4AC4L2K-CD-4 |
QSFP-DD 400G CWDM4 FR4 2KM LC, 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
โมดูลออปติคัล Springtek 400Gb/s QSFP-DD FR4 ออกแบบมาสำหรับแอปพลิเคชันการสื่อสารด้วยแสง 2 กม.โมดูล S-QD4AC4L2K-CD-4 แปลง 8 แชนเนลของข้อมูลอินพุตทางไฟฟ้า 50Gb/s (PAM4) เป็น 4 แชนเนลของสัญญาณออปติคอล CWDM และมัลติเพล็กซ์ให้เป็นแชนเนลเดียวสำหรับการส่งสัญญาณออปติคอล 400Gb/s ในทางกลับกัน ที่ฝั่งเครื่องรับ โมดูลจะแยกมัลติเพล็กซ์อินพุตออปติคัล 400Gb/s ออกเป็น 4 แชนเนลของสัญญาณออปติคัล CWDM และแปลงเป็น 8 แชนเนลของข้อมูลเอาต์พุตทางไฟฟ้า 50Gb/s (PAM4)
ความยาวคลื่นกลางของช่องสัญญาณ CWDM 4 ช่องคือ 1271, 1291, 1311 และ 1331 นาโนเมตร โดยเป็นสมาชิกของตารางความยาวคลื่น CWDM ที่กำหนดไว้ใน ITU-T G.694.2 ประกอบด้วยขั้วต่อ LC แบบดูเพล็กซ์สำหรับอินเทอร์เฟซออปติคอลและขั้วต่อ 76 พินสำหรับ อินเทอร์เฟซทางไฟฟ้าเพื่อลดการกระจายแสงในระบบระยะไกล ไฟเบอร์โหมดเดียว (SMF) จะต้องถูกนำมาใช้ในโมดูลนี้ โฮสต์ FEC จำเป็นเพื่อรองรับการส่งไฟเบอร์สูงสุด 10 กม.
ผลิตภัณฑ์ S-QD4AC4L2K-CD-4 ได้รับการออกแบบด้วยฟอร์มแฟกเตอร์ การเชื่อมต่อทางแสง/ไฟฟ้า และอินเทอร์เฟซการวินิจฉัยแบบดิจิทัลตามข้อตกลง Multi-Source (MSA) ประเภท 2 ของ QSFP-DD ได้รับการออกแบบเพื่อให้ตรงกับสภาวะการทำงานภายนอกที่รุนแรงที่สุด ได้แก่ อุณหภูมิ ความชื้น และการรบกวน EMI
คุณสมบัติ
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
ต้องสังเกตว่าการดำเนินการที่เกินพิกัดสูงสุดสัมบูรณ์แต่ละรายการอาจทำให้โมดูลนี้เสียหายอย่างถาวร
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 3.6 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| อุณหภูมิกรณีการใช้งาน | ถึง | 0 | 70 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ (ไม่ควบแน่น) | อาร์เอช | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำและข้อกำหนดของพาวเวอร์ซัพพลาย
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| อุณหภูมิกรณีการใช้งาน | สูงสุด | 0 | 70 | องศาเซลเซียส | ||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วี.ซี.ซี | 3.135 | 3.3 | 3.465 | วี | |
| อัตราข้อมูลแต่ละเลน | 26.5625 | GBd | แพม4 | |||
| ความแม่นยำของอัตราข้อมูล | -100 | 100 | หน้าต่อนาที | |||
| อัตราส่วนข้อผิดพลาดบิตก่อน FEC | 2.4x10-4 | |||||
| อัตราส่วนข้อผิดพลาดบิตหลัง FEC | 1x10-12 | 1 | ||||
| ระยะทางเชื่อมโยง | ง | 0.002 | 2 | กม | 2 | |
|
หมายเหตุ: 1. FEC ให้บริการโดยระบบโฮสต์ 2. FEC ที่จำเป็นในระบบโฮสต์เพื่อรองรับระยะทางสูงสุด |
||||||
ลักษณะไฟฟ้า
คุณลักษณะทางไฟฟ้าต่อไปนี้ถูกกำหนดไว้ในสภาพแวดล้อมการทำงานที่แนะนำ เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | ทดสอบครีม | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ | |
| การใช้พลังงาน | 12 | ว | |||||
| อุปทานปัจจุบัน | ไอ.ซี.ซี | 3.64 | ก | ||||
| เครื่องส่งสัญญาณ (แต่ละเลน) | |||||||
| อัตราสัญญาณแต่ละเลน | TP1 | 26.5625 ± 100 แผ่นต่อนาที | GBd | ||||
|
ดิฟเฟอเรนเชียล pk-pk แรงดันอินพุต ความอดทนไม่ตรงกัน |
TP1a | 900 | เอ็มวีพีพี | 1 | |||
| การสิ้นสุดความแตกต่าง | TP1 | 10 | % | ||||
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | TP1 |
IEEE 802.3-2015 สมการ (83E-5) |
เดซิเบล | ||||
| ดิฟเฟอเรนเชียลเป็นโหมดทั่วไป การสูญเสียการส่งคืนอินพุต |
TP1 | IEEE 802.3-2015 สมการ (83E-6) |
เดซิเบล | ||||
| การทดสอบอินพุตที่เน้นโมดูล | TP1a |
ดู IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
แรงดันไฟฟ้าปลายด้านเดียว ช่วงความคลาดเคลื่อน (ต่ำสุด) |
TP1a | -0.4 ถึง 3.3 | วี | ||||
| ความสูงตาใกล้สุด, ดิฟเฟอเรนเชียล | TP1 | -350 | 2850 | เอ็มวี | 3 | ||
| ตัวรับ (แต่ละเลน) | |||||||
| ความสูงตาไกลสุด, ดิฟเฟอเรนเชียล | ทปอ.4 | 26.5625 ± 100 แผ่นต่อนาที | GBd | ||||
|
ดิฟเฟอเรนเชียลพีคทูพีค แรงดันขาออก |
ทปอ.4 | 900 | เอ็มวีพีพี | ||||
|
แรงดันขาออกโหมดทั่วไป AC (Vcm) |
ทปอ.4 | 17.5 น | เอ็มวี | ||||
|
การสิ้นสุดความแตกต่าง ไม่ตรงกัน |
ทปอ.4 | 10 | % | ||||
|
การสูญเสียผลตอบแทนส่วนต่าง
|
ทปอ.4 |
IEEE 802.3-2015 สมการ(83E-2) |
|||||
|
ทั่วไปถึงโหมดดิฟเฟอเรนเชียล การสูญเสียผลตอบแทนจากการแปลง |
ทปอ.4 |
IEEE 802.3-2015 สมการ(83E-3) |
|||||
|
เวลาเปลี่ยน 20% ถึง 80%
|
ทปอ.4 | 9.5 | ปล | ||||
|
ความกว้างของหน้ากากสมมาตรตาใกล้สุด (อีเอสเอ็มดับเบิลยู) |
ทปอ.4 | 0.265 | UI | ||||
| ความสูงของตาใกล้เคียงส่วนต่าง | ทปอ.4 | 70 | เอ็มวี | ||||
|
ความกว้างของหน้ากากสมมาตรตาไกล (อีเอสเอ็มดับเบิลยู) |
ทปอ.4 | 0.2 | UI | ||||
| ความสูงของดวงตาที่ไกลสุด, ส่วนต่าง | ทปอ.4 | 30 | เอ็มวี | ||||
| อัตราส่วน ISI ก่อนเคอร์เซอร์ไกลสุด | ทปอ.4 | -4.5 | 2.5 | % | |||
| แรงดันเอาต์พุตโหมดทั่วไป (Vcm) | ทปอ.4 | -350 | 2850 | เอ็มวี | 3 | ||
|
หมายเหตุ: 1. ยกเว้น IEEE 802.3bs 120E.3.1.2 ที่รูปแบบเป็น PRBS31Q หรือสัญญาณรบกวนไม่ได้ใช้งาน 2. ตรงตาม BER ที่ระบุใน IEEE 802.3bs 120E.1.1 3. แรงดันไฟฟ้าโหมดทั่วไป DC ที่สร้างโดยโฮสต์ข้อมูลจำเพาะรวมถึงผลกระทบของแรงดันออฟเซ็ตกราวด์ |
|||||||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ |
| เครื่องส่ง | ||||||
| ความยาวคลื่นศูนย์กลาง | L0 | 1264.5 | 1271 | 1277.5 | นาโนเมตร | |
| L1 | 1284.5 | 1291 | 1279.5 | นาโนเมตร | ||
| L2 | 1304.5 | 1311 | 1317.5 | นาโนเมตร | ||
| L3 | 1324.5 | 1331 | 1337.5 | นาโนเมตร | ||
| อัตราข้อมูลแต่ละเลน | 53.125 ± 100 แผ่นต่อนาที | GBd | ||||
| รูปแบบการมอดูเลต | แพม4 | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||
| กำลังเปิดตัวเฉลี่ยทั้งหมด | พีต | 9.3 | เดซิเบล | |||
| กำลังในการออกตัวเฉลี่ย, แต่ละเลน | พีเอวีจี | -3.3 | 3.5 | เดซิเบล | 1 | |
|
แอมพลิจูดการปรับแสงภายนอก (OMAouter), แต่ละเลน |
ปอม | -0.3 | 3.7 | เดซิเบล | 2 | |
|
เปิดใช้กำลังใน OMAouter ลบ TDECQ แต่ละเลน สำหรับ ER ≥ 4.5dB สำหรับ ER < 4.5dB |
-1.7 -1.6 |
เดซิเบล | ||||
|
เครื่องส่งและกระจายตา Clouser สำหรับ PAM4 แต่ละเลน |
ทีดีเคคิว | 3.4 | เดซิเบล | |||
| TDECQ – ล็อก 10*10(Ceq) แต่ละเลน | 3.4 | เดซิเบล | 3 | |||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | |||
|
ความแตกต่างในพลังเปิดตัว ระหว่างสองเลนใด ๆ (OMAouter) |
4 | เดซิเบล | ||||
| RIN15.6OMA | ริน | -136 | เดซิเบล/เฮิรตซ์ | |||
| ความทนทานต่อการสูญเสียแสงกลับ | ทล | 17.1 | เดซิเบล | |||
|
กำลังเปิดตัวเฉลี่ยของ ปิดเครื่องส่งสัญญาณ แต่ละเลน |
พอฟ | -26 | เดซิเบล | |||
| เวลาเปลี่ยนเครื่องส่งสัญญาณ | 17 | ปล | ||||
|
กำลังเปิดโดยเฉลี่ยของ OFF เครื่องส่งสัญญาณแต่ละเลน |
พอฟ | -20 | เดซิเบล | |||
| เครื่องรับ | ||||||
| ความยาวคลื่นศูนย์กลาง | L0 | 1264.5 | 1271 | 1277.5 | นาโนเมตร | |
| L1 | 1284.5 | 1291 | 1279.5 | นาโนเมตร | ||
| L2 | 1304.5 | 1311 | 1317.5 | นาโนเมตร | ||
| L3 | 1324.5 | 1331 | 1337.5 | นาโนเมตร | ||
| อัตราข้อมูลแต่ละเลน | 53.125 ± 100 แผ่นต่อนาที | GBd | ||||
| รูปแบบการมอดูเลต | แพม4 | |||||
| เกณฑ์ความเสียหายแต่ละเลน | THd | 4.5 | เดซิเบล | 4 | ||
| กำลังรับเฉลี่ย, แต่ละเลน | -7.3 | 3.5 | เดซิเบล | 5 | ||
| รับพลังงาน (OMAouter) แต่ละเลน | 3.7 | เดซิเบล | ||||
|
ความแตกต่างของกำลังรับ ระหว่างสองเลนใด ๆ (โอมาเอาท์เตอร์) |
4.1 | เดซิเบล | ||||
|
ความไวของตัวรับ (OMAouter), แต่ละเลน |
ส.ว |
สมการ (1) |
เดซิเบล | 6 | ||
| ความไวของตัวรับสัญญาณที่เครียด | สสจ | -2.6 | เดซิเบล | 7 | ||
| การสะท้อนแสงของตัวรับ | รร | -26 | เดซิเบล | |||
| LOS ยืนยัน | โลซา | -20 | เดซิเบล | |||
| LOS ยกเลิกการยืนยัน | แพ้ | -10.3 | เดซิเบล | |||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | เดซิเบล | |||
| สภาวะเครียดสำหรับความไวของตัวรับความเครียด (หมายเหตุ 7) | ||||||
| การปิดตาที่เครียดสำหรับ PAM4 (SECQ), เลนภายใต้การทดสอบ |
3.4 | เดซิเบล | ||||
| SECQ – 10*log10(Ceq), การทดสอบช่องทางเดินรถ | 3.4 | เดซิเบล | ||||
| OMAouter ของแต่ละ Aggressor Lane | 1.5 | เดซิเบล | ||||
|
หมายเหตุ: 1. กำลังในการปล่อยโดยเฉลี่ย แต่ละเลน (นาที) เป็นข้อมูลและไม่ใช่ตัวบ่งชี้หลักของความแรงของสัญญาณเครื่องส่งที่มีกำลังส่งต่ำกว่าค่านี้ไม่เป็นไปตามข้อกำหนดอย่างไรก็ตาม ค่าที่สูงกว่านี้ไม่ได้รับประกันความสอดคล้อง 2. แม้ว่า TDECQ < 1.4 dB สำหรับอัตราส่วนการสูญเสีย ≥ 4.5 dB หรือ TDECQ < 1.3 dB สำหรับอัตราส่วนการสูญเสีย < 4.5 dB OMAด้านนอก(นาที) ต้องเกินค่าต่ำสุดที่ระบุที่นี่ 3. ซีเท่ากับเป็นค่าสัมประสิทธิ์ที่กำหนดใน IEEE Std 802.3-2018 ข้อ 121.8.5.3 ซึ่งอธิบายถึงการปรับปรุงเสียงอีควอไลเซอร์อ้างอิง 4. กำลังรับเฉลี่ย แต่ละเลน (นาที) เป็นข้อมูลและไม่ใช่ตัวบ่งชี้หลักของความแรงของสัญญาณพลังงานที่ได้รับต่ำกว่าค่านี้ไม่สามารถปฏิบัติตามได้อย่างไรก็ตาม ค่าที่สูงกว่านี้ไม่ได้รับประกันความสอดคล้อง 5. เครื่องรับจะต้องสามารถทนต่อการรับแสงอย่างต่อเนื่องกับสัญญาณอินพุตออปติคัลที่มีระดับพลังงานเฉลี่ยนี้โดยไม่เสียหาย 6. ความไวของตัวรับ (OMAouter) แต่ละเลน (สูงสุด) เป็นข้อมูลและกำหนดไว้สำหรับตัวส่งสัญญาณที่มีค่า SECQ สูงถึง 3.9 dBควรเป็นไปตามสมการ (1) ซึ่งแสดงในรูปที่ 4 7. วัดด้วยสัญญาณทดสอบความสอดคล้องที่ TP3 สำหรับ BER เท่ากับ 2.4x10-4. 8. เงื่อนไขการทดสอบเหล่านี้ใช้สำหรับวัดความไวของตัวรับความเครียดไม่ใช่ลักษณะของเครื่องรับ
|
||||||
ฟังก์ชั่นการวินิจฉัยแบบดิจิตอล
คุณลักษณะการวินิจฉัยแบบดิจิทัลต่อไปนี้ถูกกำหนดเหนือสภาวะการทำงานปกติ เว้นแต่จะระบุไว้เป็นอย่างอื่น
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย | หมายเหตุ |
| ข้อผิดพลาดสัมบูรณ์ของการตรวจสอบอุณหภูมิ | DMI_อุณหภูมิ | -3 | 3 | องศาเซลเซียส | มากกว่าปฏิบัติการ ช่วงอุณหภูมิ |
| ข้อผิดพลาดในการตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ | DMI _VCC | -0.1 | 0.1 | วี | ใช้งานได้เต็มประสิทธิภาพ พิสัย |
| ข้อผิดพลาดสัมบูรณ์ในการตรวจสอบพลังงาน Channel RX | DMI_RX_Ch | -2 | 2 | เดซิเบล | 1 |
| จอภาพปัจจุบันของ Channel Bias | DMI_Ibias_Ch | -10% | 10% | ม | |
| ข้อผิดพลาดสัมบูรณ์ในการตรวจสอบพลังงาน Channel TX | DMI_TX_Ch | -2 | 2 | เดซิเบล | 1 |
|
หมายเหตุ: 1. เนื่องจากความแม่นยำในการวัดของเส้นใยที่แตกต่างกัน อาจมีความผันผวนเพิ่มเติม +/-1 dB หรือความแม่นยำรวม +/- 3 dB |
|||||
