สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-XP1031L20-CD

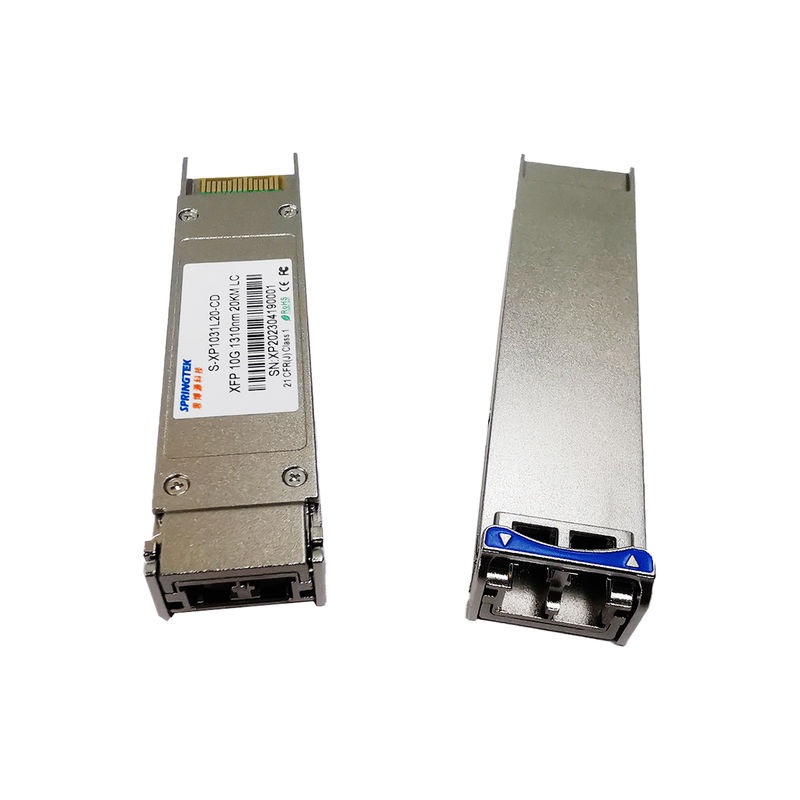

10G XFP Dual Fiber Single Mode 1310nm 20km LC 10G XFP LR เข้ากันได้กับ Brocade/Cisco/Juniper/Alcatel เป็นต้น
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-XP1031L20-CD | XFP, 10Gbps, 1310nm, SMF, 20 กม. , LC, 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
โมดูล Springtek XFP สอดคล้องกับ 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) รองรับอัตราข้อมูล 9.953~11.1Gbps และระยะการส่งข้อมูลสูงสุด 20 กม. บน SMF
โมดูลรับส่งสัญญาณประกอบด้วยเครื่องส่งสัญญาณที่มีเลเซอร์ DFB 1310 นาโนเมตร และเครื่องรับที่มีโฟโตไดโอด PINตัวส่งและตัวรับแยกกันภายในช่วงอุณหภูมิที่กว้างและให้การกระจายความร้อนที่เหมาะสมและการป้องกันแม่เหล็กไฟฟ้าที่ดีเยี่ยม จึงทำให้พอร์ตมีความหนาแน่นสูงสำหรับระบบ 10 GbE
คุณสมบัติ
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4.5 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | +85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 5 | 85 | % |
ความเครียดใด ๆ ที่เกินพิกัดสูงสุดอาจส่งผลให้เกิดความเสียหายอย่างถาวรข้อมูลจำเพาะของอุปกรณ์รับประกันภายใต้เงื่อนไขการใช้งานที่แนะนำเท่านั้น
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | +70 | องศาเซลเซียส | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.135 | 3.30 น | 3.465 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | 500 | ม | ||
| อัตราข้อมูล | บีอาร์ | 9.953 | 11.1 | Gbps |
ลักษณะทางแสงและไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ | |
| ความยาวคลื่นศูนย์กลาง | เลซ | 1270 | 1310 | 1350 | นาโนเมตร | ||
| ความกว้างสเปกตรัม (-20dB) | ∆ | 3 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | ||||
| กำลังขับเฉลี่ย | พีออก | -6.5 | +0.5 | เดซิเบล | 1 | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||
| ข้อมูลการป้อนข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 950 | เอ็มวี | 2 | ||
| อิมพีแดนซ์ดิฟเฟอเรนเชียลอินพุต | Zใน | 90 | 100 | 110 | โอห์ม | ||
| ปิดใช้งาน TX | ปิดการใช้งาน | 2.0 | วีซีซี | วี | |||
| เปิดใช้งาน | 0 | 0.8 | วี | ||||
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | |
| ความยาวคลื่นศูนย์กลาง | เลซ | 1260 | 1600 | นาโนเมตร | |||
| ความไวของเครื่องรับ | -14.5 | เดซิเบล | 3 | ||||
| โอเวอร์โหลดตัวรับสัญญาณ | 0.5 | เดซิเบล | 3 | ||||
| LOS ยกเลิกการยืนยัน | ลอสง | -15.5 | เดซิเบล | ||||
| LOS ยืนยัน | ลอสก | -26 | เดซิเบล | ||||
| LOS ฮิสเทอรีซิส | 0.5 | 4 | เดซิเบล | ||||
| เอาต์พุตข้อมูลส่วนต่างของสวิงเอาท์พุต | วีออก | 400 | 600 | 800 | เอ็มวี | 2 | |
| ลอส | สูง | 2.0 | วีซีซี | วี | |||
| ต่ำ | 0.8 | วี | |||||
| หมายเหตุ | |||||||
|
1. พลังงานออปติคอลเปิดตัวใน SMF 2. AC-coupled ภายใน 3. วัดด้วย PRBS 231-1 รูปแบบการทดสอบ @9953Mbps, BER ≤1×10-12. |
|||||||
