สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-XB1032L60-CD

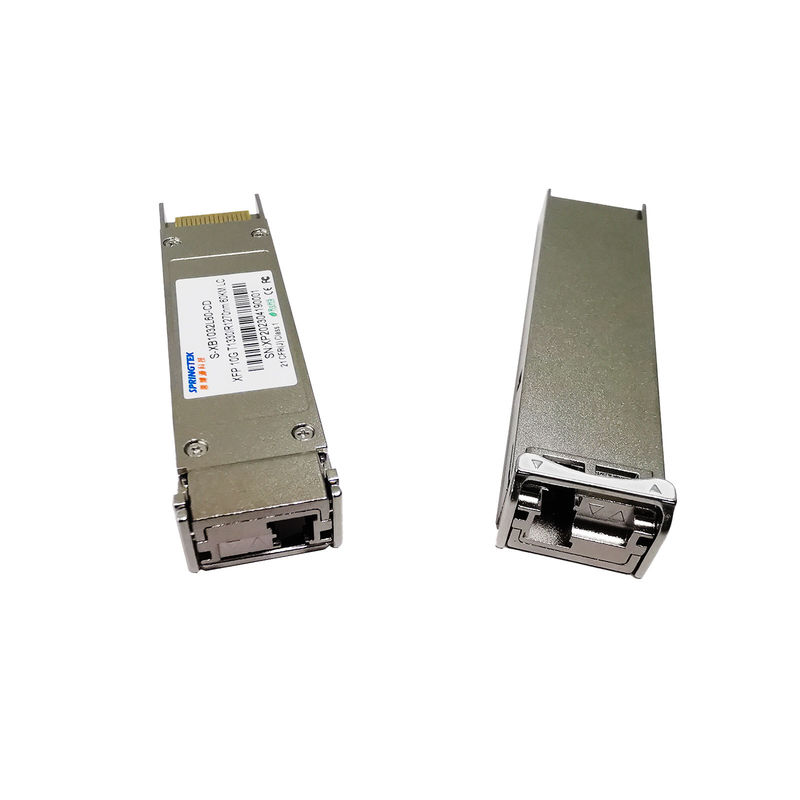

BIDI 60km Tx1330nm/Rx1270nm สายใยเดียว 10G XFP Transceiver SM LC DDM
ข้อมูลการสั่งซื้อ
| เลขส่วน | คําอธิบายสินค้า |
|
S-XB1032L60-CD |
BIDI,XFP, 10Gbps, Tx1330/Rx1270nm, SM, 60km, LC 0oC~+70oC, พร้อม DDM |
คําอธิบาย
โมดูล Springtek XFP+ BIDI เป็นที่สอดคล้องกับ 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) รองรับอัตราการส่งข้อมูล 9.953 ~ 11.1Gbpsและระยะทางการส่งถึง 60 กม.บน SMF.
โมดูลทรานซิเวอร์ประกอบด้วยตัวส่งที่มีเลเซอร์ DFB 1330nm และตัวรับที่มีไฟฟ้าไฟฟ้า APDเครื่องส่งและเครื่องรับแยกกันในช่วงอุณหภูมิที่กว้างขวาง และมีการระบายความร้อนที่ดีที่สุดและการป้องกันไฟฟ้าแม่เหล็กที่ดีเยี่ยม ทําให้ความหนาแน่นของพอร์ตสูงสําหรับระบบ 10GbE.
ลักษณะ
การใช้งาน
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า | Vcc | - 05 | 4.5 | V | |
| ระยะอุณหภูมิในการเก็บรักษา | Ts | - 40 | + 85 | °C | |
| ความชื้นสัมพัทธ์ - การทํางาน | RHO | 5 | 85 | % |
สภาพการทํางานที่แนะนํา
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ระยะอุณหภูมิการทํางานกรณี | Tc | 0 | +70 | °C | |
| ความดันไฟฟ้า | Vcc | 3.135 | 3.30 | 3.465 | V |
| กระแสไฟฟ้า | ฉันcc | 500 | mA | ||
| อัตราข้อมูล | BR | 9.953 | 11.1 | Gbps |
คุณสมบัติทางแสงและไฟฟ้า
| คุณสมบัติไฟฟ้าของตัวส่ง | |||||||
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ | |
| ความยาวคลื่นกลาง | λc | 1320 | 1330 | 1340 | nm | ||
| ความกว้างของสายสี ((-20dB) | Δλ | 1 | nm | ||||
| อัตราการยับยั้งแบบข้าง | SMSR | 30 | dB | ||||
| พลังงานออกเฉลี่ย | Pออกไป | + 1 | +6 | dBm | 1 | ||
| อัตราการสูญหาย | รพ.ด่วน | 3.5 | dB | ||||
| อนุพันธ์สวิงอินเทอร์ข้อมูล | VIN | 180 | 950 | mV | 2 | ||
| ความขัดแย้งความแตกต่างทางเข้า | ZIN | 90 | 100 | 110 | Ω | ||
| ปิด TX | ปิดการทํางาน | 2.0 | Vcc | V | |||
| เปิด | 0 | 0.8 | V | ||||
| คุณสมบัติไฟฟ้าของเครื่องรับ | |||||||
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ | |
| ความยาวคลื่นกลาง | λc | 1260 | 1270 | 1280 | nm | ||
| ความรู้สึกของตัวรับ | - 20 | dBm | 3 | ||||
| เครื่องรับอากาศเกิน | -แปด0 | dBm | 3 | ||||
| รายละเอียดของรายละเอียด | LOSD | - 21 | dBm | ||||
| รายละเอียด | LOSA | - 35 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| ข้อมูลผลิต Swing Differential | Vออกไป | 400 | 600 | 800 | mV | 2 | |
| LOS | สูง | 2.0 | Vcc | V | |||
| ต่ํา | 0.8 | V | |||||
| หมายเหตุ | |||||||
|
1พลังแสงถูกปล่อยไปใน SMF 2ภายใน AC-เชื่อม. 3. วัดด้วย PRBS 231-1 รูปแบบการทดสอบ @9953Mbps, BER ≤1×10- 12. |
|||||||
