สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-SB2G35L20-CD

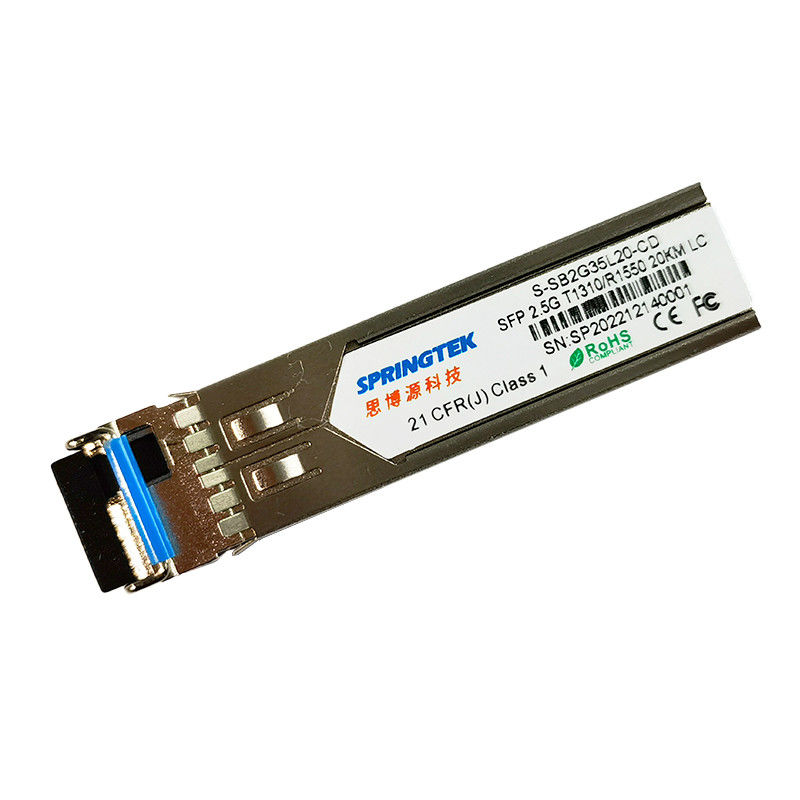

SFP BIDI 20km OEM Compatible LC 2.5G T1310 / R1550nm โมดูลรับส่งสัญญาณแสงพร้อม DDM
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-SB2G35L20-CD | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20 กม., LC, 0ºC~+70ºC, พร้อม DDM |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, SM, 20km,LC, -40ºC~+85ºC, พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek SFP เป็นโมดูลประสิทธิภาพสูง คุ้มราคา รองรับอัตราข้อมูล 2.5Gbps และระยะการส่งข้อมูล 20 กม. ด้วย SMF
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เครื่องส่งสัญญาณเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณเข้ากันได้กับ SFP Multi-Source Agreement และ SFF-8472 ฟังก์ชั่นการวินิจฉัยแบบดิจิตอล
คุณสมบัติ
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 5 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| -40 | - | 85 | |||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 300 | ม |
| อัตราข้อมูล | บีอาร์ | - | 2.5 | - | Gbps |
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ | |
| เครื่องส่ง | |||||||
| ความยาวคลื่นศูนย์กลาง | เลซ | 1260 | 1310 | 1360 | นาโนเมตร | ||
| ความกว้างสเปกตรัม (-20dB) | ∆ | 1 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | ||||
| กำลังขับเฉลี่ย | พีออก | -5 | 0 | เดซิเบล | 1 | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 9.0 | เดซิเบล | ||||
| ข้อมูลการป้อนข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 1200 | เอ็มวี | 2 | ||
| อิมพีแดนซ์ดิฟเฟอเรนเชียลอินพุต | Zใน | 90 | 100 | 110 | โอห์ม | ||
| ปิดใช้งาน TX | ปิดการใช้งาน | 2.0 | วีซีซี | วี | |||
| เปิดใช้งาน | 0 | 0.8 | วี | ||||
| ข้อผิดพลาด TX | ความผิดพลาด | 2.0 | วีซีซี | วี | |||
| ปกติ | 0 | 0.8 | วี | ||||
| เครื่องรับ | |||||||
| ความยาวคลื่นศูนย์กลาง | เลซ | 1530 | 1550 | 1570 | นาโนเมตร | ||
| ความไวของเครื่องรับ | -18 | เดซิเบล | 3 | ||||
| โอเวอร์โหลดตัวรับสัญญาณ | -1 | เดซิเบล | 3 | ||||
| LOS ยกเลิกการยืนยัน | ลอสง | -20 | เดซิเบล | ||||
| LOS ยืนยัน | ลอสก | -35 | เดซิเบล | ||||
| LOS ฮิสเทอรีซิส | 0.5 | 4 | เดซิเบล | ||||
| เอาต์พุตข้อมูลส่วนต่างของสวิงเอาท์พุต | วีออก | 600 | 800 | 1,000 | เอ็มวี | 4 | |
| ลอส | สูง | 2.0 | วีซีซี | วี | |||
| ต่ำ | 0.8 | วี | |||||
|
หมายเหตุ: 1. พลังงานออปติคอลเปิดตัวใน SMF 2. อินพุต PECL, AC-coupled ภายในและสิ้นสุด 3. วัดด้วย PRBS 223-1 รูปแบบการทดสอบ @2488Mbps, BER ≤1×10-12. 4. AC-coupled ภายใน |
|||||||
เวลาและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| Tx ปิดใช้งานการปฏิเสธเวลา | ตัน | 1 | นางสาว | ||
| Tx ปิดใช้งานการยืนยันเวลา | t_off | 10 | µs | ||
| เวลาในการเริ่มต้น รวมทั้งการรีเซ็ต Tx Fault | t_init | 300 | นางสาว | ||
| เวลายืนยันข้อผิดพลาด Tx | t_fault | 100 | µs | ||
| Tx ปิดใช้งานเพื่อรีเซ็ต | t_reset | 10 | µs | ||
| LOS ยืนยันเวลา | t_loss_on | 100 | µs | ||
| LOS ยกเลิกการยืนยันเวลา | t_loss_off | 100 | µs | ||
| อัตรานาฬิกา Serial ID | f_serial_clock | 100 | 400 | กิโลเฮิรตซ์ | |
| MOD_DEF (0:2)-สูง | วีชม | 2 | วีซีซี | วี | |
| MOD_DEF (0:2)-ต่ำ | วีแอล | 0.8 | วี |
การวินิจฉัย
| พารามิเตอร์ | พิสัย | หน่วย | ความแม่นยำ | การสอบเทียบ |
| อุณหภูมิ | 0 ถึง +70 | องศาเซลเซียส | ±3°ซ | ภายใน |
| -20 ถึง +80 | ||||
| -40 ถึง +85 | ||||
| แรงดันไฟฟ้า | 3.0 ถึง 3.6 | วี | ±3% | ภายใน |
| กระแสอคติ | 0 ถึง 100 | ม | ±10% | ภายใน |
| ทีเอ็กซ์พาวเวอร์ | -5 ถึง 0 | เดซิเบล | ±3dB | ภายใน |
| อาร์เอ็กซ์ พาวเวอร์ | -23 ถึง -1 | เดซิเบล | ±3dB | ภายใน |
