สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QS4031M2K-ซีดี

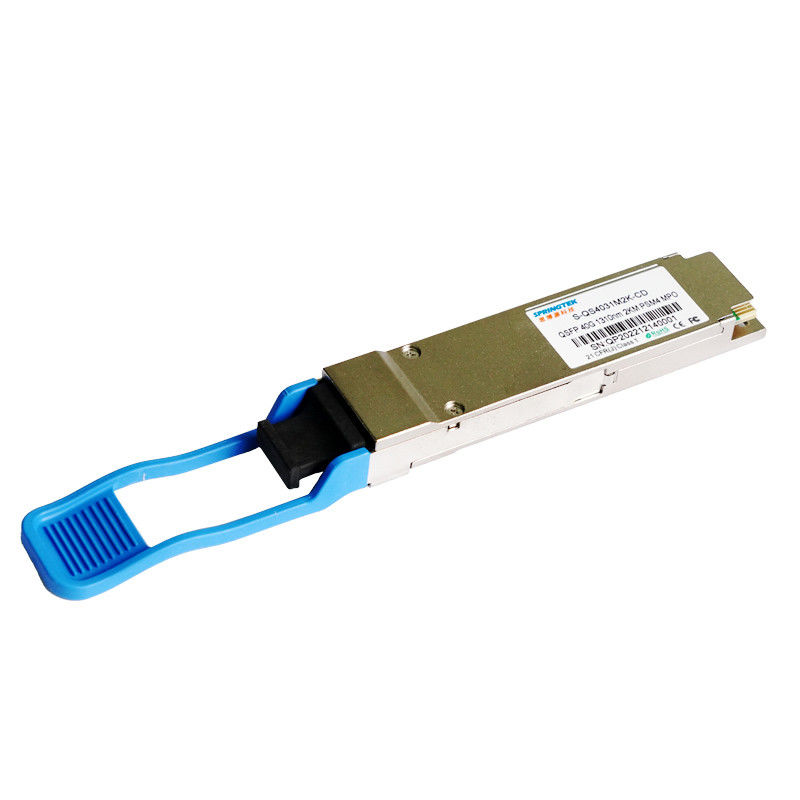

จูนิเปอร์ที่เข้ากันได้ 40Gbps 1310nm 2Km PSM4 QSFP + โมดูลรับส่งสัญญาณออปติคัล
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-QS4031M2K-ซีดี | QSFP+, 40Gbps,PSM4,1310nm, SM, MPO, 2 กม., 0ºC ~ +70ºC พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek QSFP+ 40G-PSM4 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของลิงก์อีเธอร์เน็ต 40G บน SMF สูงสุด 2 กม.สอดคล้องกับ QSFP+ MSA, IEEE 802.3baประหยัดค่าใช้จ่าย ใช้พลังงานต่ำด้วยแหล่งจ่ายไฟ 3.3V เดียวมันถูกประดิษฐ์ขึ้นด้วยโลหะทั้งหมดและตัวเครื่องขนาดกะทัดรัดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
คุณสมบัติ
อัตราข้อมูลสูงสุด 11.2 Gbps ต่อช่องสัญญาณ
ขั้วต่อออปติคอล MPO (IEC61754-7-1)
ใช้พลังงานต่ำ 3.5W (สูงสุด)
ระยะการส่งสูงสุด 2 กม
เครื่องส่งสัญญาณพร้อมเลเซอร์ DFB 1310 นาโนเมตร 4 ช่อง
เครื่องรับพร้อมเครื่องตรวจจับภาพ PIN 4 ช่อง
อุณหภูมิเคสทำงาน:0 ถึง 70 °C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
สลับเราเตอร์และ HBA
อีเธอร์เน็ต 40G
Infiniband QDR, DDR และ SDR
แบ็คเพลนประสิทธิภาพสูง
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 0 | 3.8 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| การใช้พลังงานทั้งหมด | พี | - | - | 3.5 | ว |
| อัตราข้อมูลต่อเลน | บีอาร์ | - | 10.3125 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | บันทึก |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 200 | - | 800 | เอ็มวี | |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม | |
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | ตาม IEEE P802.3ba 86A.4.1.1 | เดซิเบล | 10MHz ถึง 11.1GHz | |||
| ดิฟเฟอเรนเชียลกับการสูญเสียการส่งคืนอินพุตโหมดทั่วไป | 10 | - | - | เดซิเบล | 10MHz ถึง 11.1GHz | |
| J2 ความอดทนกระวนกระวายใจ | เจทูที | 0.17 น | - | - | UI | ตาม IEEE P802.3ba 86A.4.1 |
| J9 ความอดทนกระวนกระวายใจ | J9T | 0.29 | - | - | UI | |
| ลักษณะทางไฟฟ้าของเครื่องรับ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 400 | - | 850 | เอ็มวี | |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม | |
| การสูญเสียผลตอบแทนส่วนต่าง | ตาม IEEE P802.3ba 86A.4.2.1 | เดซิเบล | 10MHz ถึง 11.1GHz | |||
| เอาต์พุตโหมดทั่วไปส่งคืนการสูญเสีย | ตาม IEEE P802.3ba 86A.4.2.2 | เดซิเบล | 10MHz ถึง 11.1GHz | |||
| เวลาเปลี่ยนเอาต์พุต 20% ถึง 80% | 28 | - | - | ปล | ตาม IEEE P802.3ba 86A.4.2 | |
| เอาต์พุต Jitter Jitter | เจทูโอ | - | - | 0.42 | UI | |
| เอาต์พุต Jitter Jitter | J9O | - | - | 0.65 | UI | |
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | |
| ลักษณะเครื่องส่งสัญญาณ | |||||||
| ประเภทเลเซอร์ | เดเอฟเบ | ||||||
| อัตราข้อมูลต่อเลน | - | - | 10.3125 | - | กิกะไบต์/วินาที | ||
| ความยาวคลื่นของเลนเซ็นเตอร์ | เล0 | 1260 | 1360 | นาโนเมตร | |||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | ||
| กำลังเปิดเฉลี่ยทั้งหมด | พี.ที | - | - | 5 | เดซิเบล | ||
| กำลังในการออกตัวเฉลี่ย, แต่ละเลน | อ้วน | -8.2 | - | 0.5 | เดซิเบล | ||
| ออปติคัลมอดูเลตแอมพลิจูดแต่ละเลน | OMA | -5.2 | - | 2.0 | เดซิเบล | ||
| ความแตกต่างของกำลังในการปล่อยระหว่างสองเลนใดๆ (OMA) | - | - | 5 | เดซิเบล | |||
| เปิด Power ใน OMA ลบ TDP แต่ละเลน | -4.8 | - | - | เดซิเบล | |||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | - | - | เดซิเบล | ||
| บทลงโทษการกระจายตัวของเครื่องส่งสัญญาณ | ทีดีพี | - | - | 2.6 | เดซิเบล | ||
| กำลังเปิดโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF แต่ละเลน | พอฟ | - | - | -30 | เดซิเบล | ||
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -128 | เดซิเบล/เฮิรตซ์ | ||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | - | - | 12 | เดซิเบล | |||
| คำจำกัดความของหน้ากากตาส่งสัญญาณ | สอดคล้องกับ IEEE802.3ba | ||||||
| ลักษณะตัวรับสัญญาณ | |||||||
| ประเภทเครื่องรับ | เข็มหมุด | ||||||
| ความยาวคลื่นของเลนเซ็นเตอร์ | เล | 1260 | 1360 | นาโนเมตร | |||
| กำลังรับเฉลี่ยแต่ละเลน | PIN1 | -12.6 | - | 2.3 | เดซิเบล | ||
| เกณฑ์ความเสียหาย | ดี.ที | 3 | - | - | เดซิเบล | ||
| ความไวของตัวรับ (OMA) แต่ละเลน (สูงสุด) | เซน1 | - | - | -12.6 | เดซิเบล | 1 | |
| LOS ยืนยัน | โลซา | -30 | - | - | เดซิเบล | ||
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -15 | เดซิเบล | ||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | - | 6 | เดซิเบล | ||
| หมายเหตุ | |||||||
| 1. เบอร์=1E-12, วัดด้วย PRBS31@10.3125Gbps | |||||||
