สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-FP1085L03-CD

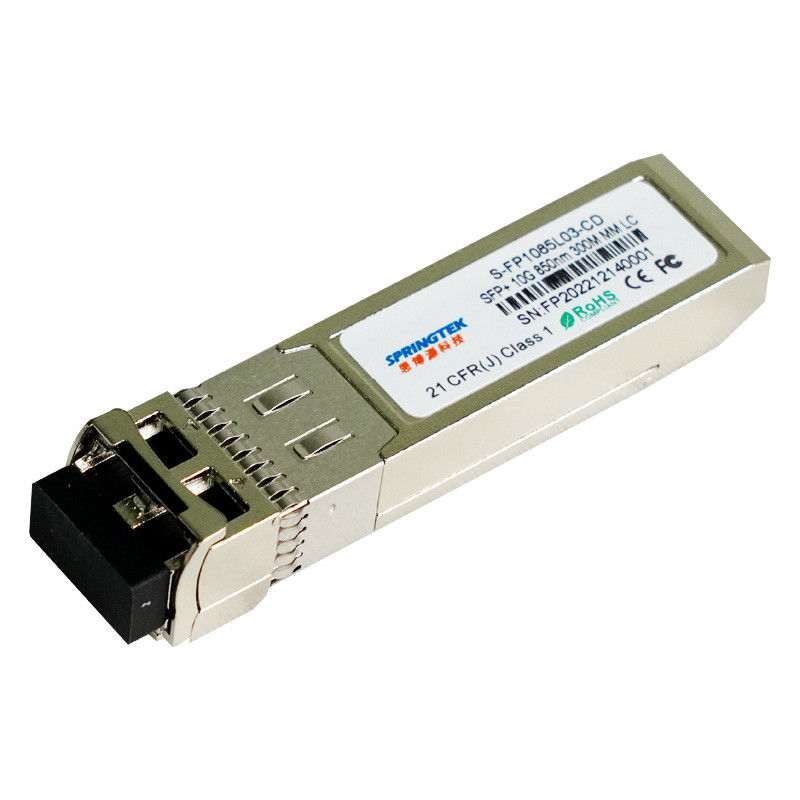

10G SFP+SR Optical Transceiver, ตัวเชื่อมต่อ LC, 850nm สูงถึง 300m บน MMF
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-FP1085L03-CD | SFP+, 10.3125Gbps, 850nm, SM, 300m, 0ºC~+70ºC พร้อม DDM |
| S-FP1085L03-ID | SFP+, 10.3125Gbps, 850nm, SM, 300m, -40ºC~+85ºC, พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek 850nm SFP+ ได้รับการออกแบบมาเพื่อส่งและรับข้อมูลออปติกผ่านมัลติโหมดไฟเบอร์สำหรับอีเธอร์เน็ต 10G
อินเทอร์เฟซทางไฟฟ้าของโมดูลเป็นไปตามข้อกำหนดทางไฟฟ้าของ SFIอิมพีแดนซ์อินพุตของเครื่องส่งสัญญาณและเอาต์พุตเครื่องรับมีค่าต่างกัน 100 โอห์มสายข้อมูลเชื่อมต่อ AC ภายในโมดูลให้การสิ้นสุดของส่วนต่างและลดการแปลงส่วนต่างเป็นโหมดทั่วไปสำหรับการยุติสัญญาณที่มีคุณภาพและ EMI ต่ำ
คุณสมบัติ
850nm VCSEL เลเซอร์และเครื่องตรวจจับภาพ PIN
สอดคล้องกับอินเทอร์เฟซออปติคัลของเต้ารับ Duplex LC
แหล่งจ่ายไฟ +3.3V เดียว
Hot-pluggabl
การเชื่อมต่อ AC ของสัญญาณ CML
ได้รับการรับรองความปลอดภัยด้วยเลเซอร์ระดับสากล Class1
ช่วงอุณหภูมิในการทำงาน:
ฟังก์ชัน DDMI พร้อมโหมดสอบเทียบภายใน
เชิงพาณิชย์: 0 ℃ ~ + 70 ℃
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
ไฟเบอร์แชนแนล
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| -40 | - | 85 | |||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 300 | ม |
| อัตราข้อมูล | บีอาร์ | - | 10.3125 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 700 | เอ็มวี |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี+0.3 | วี |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | -0.3 | - | 0.8 | วี |
| ตความผิดพลาดลอจิกสูง | วีทีเอฟเอช | 2.4 | - | วีซีซี+0.3 | วี |
| ตความผิดพลาดลอจิกต่ำ | วีทีเอฟแอล | -0.3 | - | +0.4 | วี |
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 850 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| LOS ยืนยันแรงดันไฟฟ้า | วีโลซา | 2.4 | - | วีซีซี+0.3 | วี |
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | วีแพ้ | -0.3 | - | +0.4 | วี |
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | ||
| ลักษณะเครื่องส่งสัญญาณ | ||||||||
| ประเภทเลเซอร์ | เอฟ.พี | |||||||
| ช่วงความยาวคลื่นตรงกลาง | เล | 840 | 850 | 860 | นาโนเมตร | |||
| ความกว้างสเปกตรัม RMS | ∆ | - | - | 0.45 | นาโนเมตร | |||
| กำลังเปิดตัวเฉลี่ยของเครื่องส่งสัญญาณ OFF | พีปิด | - | - | -30 | เดซิเบล | |||
| เปิดตัวพลังงานแสง | หน้ามุ่ย | -5 | - | -1 | เดซิเบล | 1 | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | - | - | เดซิเบล | |||
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -128 | เดซิเบล/เฮิรตซ์ | |||
| ความทนทานต่อการสูญเสียแสงกลับ | - | - | 12 | เดซิเบล | ||||
| บทลงโทษเครื่องส่งสัญญาณและการกระจาย | ทีดีพี | - | - | 3.9 | เดซิเบล | |||
| แผนภาพตา | สอดคล้องกับหน้ากากปิดตา IEEE802.3ae เมื่อกรอง | |||||||
| ลักษณะตัวรับสัญญาณ | ||||||||
| ประเภทเครื่องรับ | เข็มหมุด | |||||||
| ปฏิบัติการความยาวคลื่นกลาง | เล | 840 | - | 860 | นาโนเมตร | |||
| ความไวของเครื่องรับ | ส.ว | - | - | -10 | เดซิเบล | 2 | ||
| โอเวอร์โหลดตัวรับสัญญาณ | พีนั่ง | 0.5 | - | - | เดซิเบล | |||
| การสะท้อนแสงของตัวรับ | อาร์เอฟแอล | - | - | -12 | เดซิเบล | |||
| LOS ยืนยัน | โลซา | -30 | - | - | เดซิเบล | |||
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -17 | เดซิเบล | |||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | 3 | 5 | เดซิเบล | |||
| หมายเหตุ | ||||||||
|
||||||||
