สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-FC10CWL20-CD-XX

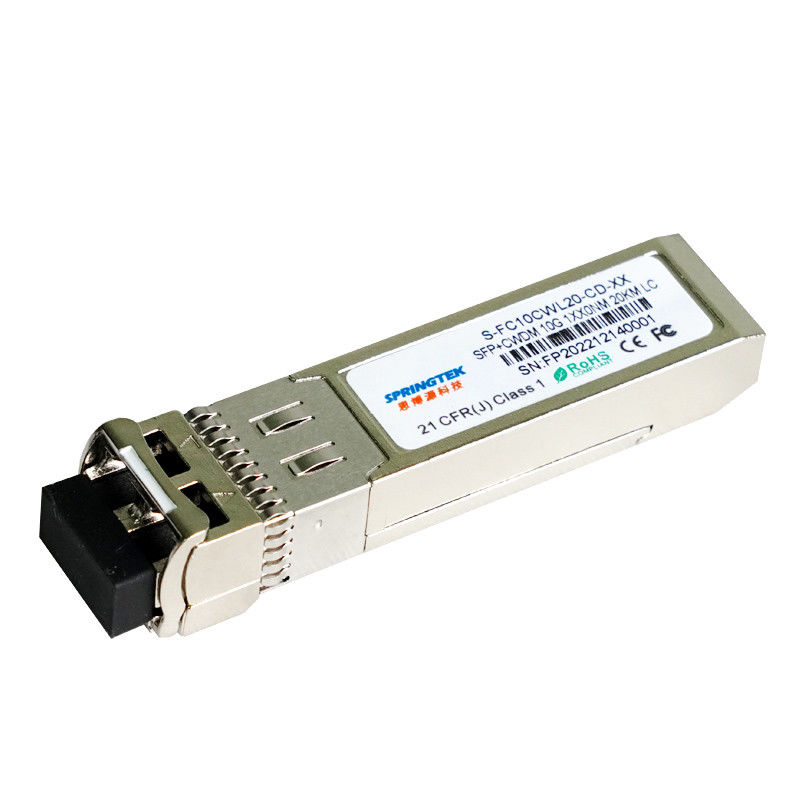

10Gbpsสวพ.FM91 20 กม. เอสเอฟพี+โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-FC10CWL20-CD-xx |
SFP+, 10Gbps, CWDM,1270nm~1450nm, SM, 20km, 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek 10GCWDM SFP+ เป็นโมดูลประสิทธิภาพสูง คุ้มราคา รองรับอัตราข้อมูล 10Gbps และระยะการส่งข้อมูล 20 กม. พร้อม SMF
ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: ตัวส่งเลเซอร์ DFB ที่ไม่มีการระบายความร้อน, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณเข้ากันได้กับ SFP Multi-Source Agreement และ SFF-8472 ฟังก์ชั่นการวินิจฉัยแบบดิจิตอล
คุณสมบัติ
รอยเท้า SFP + แบบ Hot-pluggable
เลเซอร์ CWDM DFB และโฟโตไดโอด PIN สูงสุด 20 กม. สำหรับการส่งสัญญาณ SMF
สอดคล้องกับ SFP + MSA และ SFF-8472 พร้อมเต้ารับ LC ดูเพล็กซ์
แหล่งจ่ายไฟ +3.3V เดียว
การตรวจสอบการวินิจฉัยแบบดิจิทัลตามเวลาจริง
อุณหภูมิเคสทำงาน:0 ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
10GBASE-LR ที่ 10.3125Gbps
10GBASE-LW ที่ 9.953Gbps
ระบบ LTE
ลิงค์ออปติคัลอื่น ๆ
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การจ่ายแรงดัน | วีซีซี | -0.5 | - | 4.5 | วี |
| อุณหภูมิในการจัดเก็บ | ท | -40 | - | +85 | องศาเซลเซียส |
| ความชื้นในการทำงาน | - | 5 | - | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | +70 | องศาเซลเซียส | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.135 | 3.30 น | 3.465 | วี |
| กระแสไฟเลี้ยง | ไอ.ซี.ซี | 320 | ม | ||
| อัตราข้อมูล | 1.0 | 10.3 | 10.7 | Gbps |
ลักษณะทางแสงและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | หมายเหตุ | |
| เครื่องส่ง | |||||||
| ความยาวคลื่นศูนย์กลาง | เลซ | λc-6.5 | เลซ | λc+6.5 | นาโนเมตร | ||
| ความกว้างสเปกตรัม (-20dB) | ∆ | 1 | นาโนเมตร | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | เดซิเบล | |||
| กำลังขับเฉลี่ย | พีออก | -3 | +2 | เดซิเบล | 1 | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||
| ข้อมูลการป้อนข้อมูลสวิงดิฟเฟอเรนเชียล | วีใน | 180 | 850 | เอ็มวี | 2 | ||
| อิมพีแดนซ์ดิฟเฟอเรนเชียลอินพุต | Zใน | 90 | 100 | 110 | โอห์ม | ||
| ปิดใช้งาน TX | ปิดการใช้งาน | 2.0 | วีซีซี | วี | |||
| เปิดใช้งาน | 0 | 0.8 | วี | ||||
| ข้อผิดพลาด TX | ความผิดพลาด | 2.0 | วีซีซี | วี | |||
| ปกติ | 0 | 0.8 | วี | ||||
| ลักษณะตัวรับสัญญาณ | |||||||
| ความยาวคลื่นศูนย์กลาง | เลซ | 1260 | 1620 | นาโนเมตร | |||
| ความไวของเครื่องรับ | -15 | เดซิเบล | 3 | ||||
| โอเวอร์โหลดตัวรับสัญญาณ | 0.5 | เดซิเบล | 3 | ||||
| LOS ยกเลิกการยืนยัน | ลอสง | -16 | เดซิเบล | ||||
| LOS ยืนยัน | ลอสก | -28 | เดซิเบล | ||||
| LOS ฮิสเทอรีซิส | 0.5 | เดซิเบล | |||||
| เอาต์พุตข้อมูลส่วนต่างของสวิงเอาท์พุต | วีออก | 300 | 900 | เอ็มวี | 4 | ||
| ลอส | สูง | 2.0 | วีซีซี | วี | |||
| ต่ำ | 0.8 | วี | |||||
| หมายเหตุ: | |||||||
|
1. พลังงานออปติคอลเปิดตัวใน SMF 2. อินพุต PECL, AC-coupled ภายในและสิ้นสุด 3. วัดด้วย PRBS 231-1 รูปแบบการทดสอบ @10312Mbps, BER ≤1×10-12. 4. AC-coupled ภายใน |
|||||||
เวลาและไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย |
| Tx ปิดใช้งานการปฏิเสธเวลา | ตัน | 1 | นางสาว | ||
| Tx ปิดใช้งานการยืนยันเวลา | t_off | 10 | µs | ||
| เวลาในการเริ่มต้น รวมทั้งการรีเซ็ต Tx Fault | t_init | 300 | นางสาว | ||
| เวลายืนยันข้อผิดพลาด Tx | t_fault | 100 | µs | ||
| Tx ปิดใช้งานเพื่อรีเซ็ต | t_reset | 10 | µs | ||
| LOS ยืนยันเวลา | t_loss_on | 100 | µs | ||
| LOS ยกเลิกการยืนยันเวลา | t_loss_off | 100 | µs | ||
| อัตรานาฬิกา Serial ID | f_serial_clock | 100 | 400 | กิโลเฮิรตซ์ | |
| MOD_DEF (0:2)-สูง | วีชม | 2 | วีซีซี | วี | |
| MOD_DEF (0:2)-ต่ำ | วีแอล | 0.8 | วี |
การวินิจฉัย
| พารามิเตอร์ | พิสัย | หน่วย | ความแม่นยำ | การสอบเทียบ |
| อุณหภูมิ | 0 ถึง +70 | องศาเซลเซียส | ±3°ซ | ภายใน |
| แรงดันไฟฟ้า | 3.0 ถึง 3.6 | วี | ±3% | ภายใน |
| กระแสอคติ | 0 ถึง 100 | ม | ±10% | ภายใน |
| ทีเอ็กซ์พาวเวอร์ | -5 ถึง +2 | เดซิเบล | ±3dB | ภายใน |
| อาร์เอ็กซ์ พาวเวอร์ | -16 ถึง -1 | เดซิเบล | ±3dB | ภายใน |
