สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QS4031M2K-ซีดี

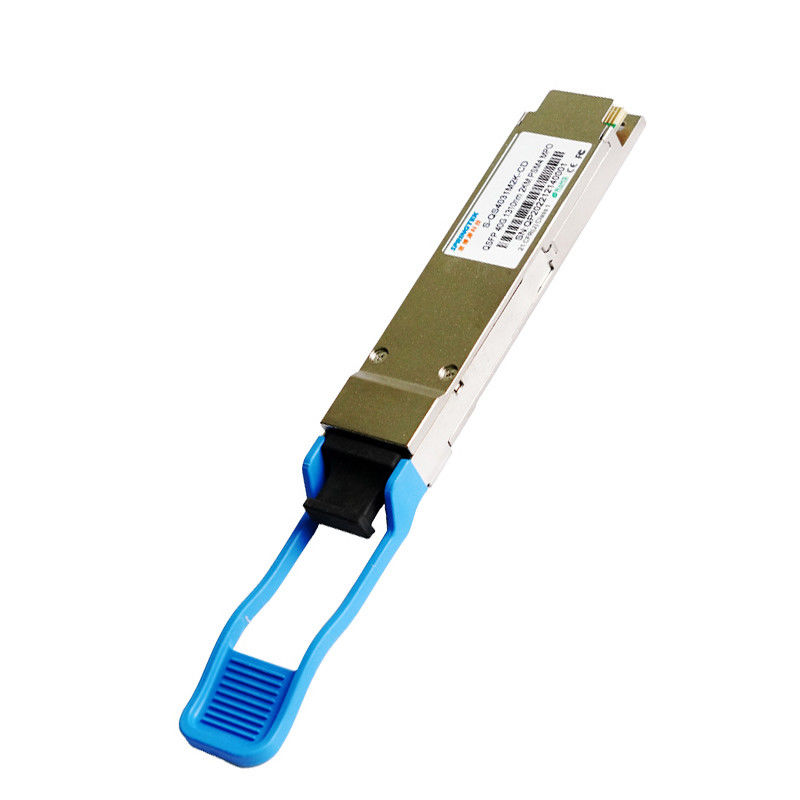

40G QSFP+ IR4 1310nm 2 กม. PSM MPO รองรับโหมดเดียว 40G Ethernet/ Infiniband QDR, DDR และ SDR/ศูนย์ข้อมูล
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-QS4031M2K-ซีดี | QSFP+, 40Gbps,PSM4,1310nm, SM, MPO, 2 กม., 0ºC ~ +70ºC พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek QSFP+ 40G-PSM4 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของลิงก์อีเธอร์เน็ต 40G บน SMF สูงสุด 2 กม.สอดคล้องกับ QSFP+ MSA, IEEE 802.3baประหยัดค่าใช้จ่าย ใช้พลังงานต่ำด้วยแหล่งจ่ายไฟ 3.3V เดียวมันถูกประดิษฐ์ขึ้นด้วยโลหะทั้งหมดและตัวเครื่องขนาดกะทัดรัดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
คุณสมบัติ
อัตราข้อมูลสูงสุด 11.2 Gbps ต่อช่องสัญญาณ
ขั้วต่อออปติคอล MPO (IEC61754-7-1)
ใช้พลังงานต่ำ 3.5W (สูงสุด)
ระยะการส่งสูงสุด 2 กม
เครื่องส่งสัญญาณพร้อมเลเซอร์ DFB 1310 นาโนเมตร 4 ช่อง
เครื่องรับพร้อมเครื่องตรวจจับภาพ PIN 4 ช่อง
อุณหภูมิเคสทำงาน:0 ถึง 70 °C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
สลับเราเตอร์และ HBA
อีเธอร์เน็ต 40G
Infiniband QDR, DDR และ SDR
แบ็คเพลนประสิทธิภาพสูง
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 0 | 3.8 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
|
ลักษณะไฟฟ้า
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | |
| ลักษณะเครื่องส่งสัญญาณ | |||||||
| ประเภทเลเซอร์ | เดเอฟเบ | ||||||
| อัตราข้อมูลต่อเลน | - | - | 10.3125 | - | กิกะไบต์/วินาที | ||
| ความยาวคลื่นของเลนเซ็นเตอร์ | เล0 | 1260 | 1360 | นาโนเมตร | |||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | ||
| กำลังเปิดเฉลี่ยทั้งหมด | พี.ที | - | - | 5 | เดซิเบล | ||
| กำลังในการออกตัวเฉลี่ย, แต่ละเลน | อ้วน | -8.2 | - | 0.5 | เดซิเบล | ||
| ออปติคัลมอดูเลตแอมพลิจูดแต่ละเลน | OMA | -5.2 | - | 2.0 | เดซิเบล | ||
| ความแตกต่างของกำลังในการปล่อยระหว่างสองเลนใดๆ (OMA) | - | - | 5 | เดซิเบล | |||
| เปิด Power ใน OMA ลบ TDP แต่ละเลน | -4.8 | - | - | เดซิเบล | |||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | - | - | เดซิเบล | ||
| บทลงโทษการกระจายตัวของเครื่องส่งสัญญาณ | ทีดีพี | - | - | 2.6 | เดซิเบล | ||
| กำลังเปิดโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF แต่ละเลน | พอฟ | - | - | -30 | เดซิเบล | ||
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -128 | เดซิเบล/เฮิรตซ์ | ||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | - | - | 12 | เดซิเบล | |||
| คำจำกัดความของหน้ากากตาส่งสัญญาณ | สอดคล้องกับ IEEE802.3ba | ||||||
| ลักษณะตัวรับสัญญาณ | |||||||
| ประเภทเครื่องรับ | เข็มหมุด | ||||||
| ความยาวคลื่นของเลนเซ็นเตอร์ | เล | 1260 | 1360 | นาโนเมตร | |||
| กำลังรับเฉลี่ยแต่ละเลน | PIN1 | -12.6 | - | 2.3 | เดซิเบล | ||
| เกณฑ์ความเสียหาย | ดี.ที | 3 | - | - | เดซิเบล | ||
| ความไวของตัวรับ (OMA) แต่ละเลน (สูงสุด) | เซน1 | - | - | -12.6 | เดซิเบล | 1 | |
| LOS ยืนยัน | โลซา | -30 | - | - | เดซิเบล | ||
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -15 | เดซิเบล | ||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | - | 6 | เดซิเบล | ||
| หมายเหตุ | |||||||
| 1. เบอร์=1E-12, วัดด้วย PRBS31@10.3125Gbps | |||||||
ข้อมูลจำเพาะทั่วไป
| เข็มหมุด | เครื่องหมาย | ชื่อ/คำอธิบาย | หมายเหตุ |
| 1 | จีเอ็นดี | พื้น | |
| 2 | Tx2n | อินพุตข้อมูลย้อนกลับของเครื่องส่งสัญญาณ | |
| 3 | Tx2p | อินพุตข้อมูลแบบไม่กลับด้านของเครื่องส่งสัญญาณ | |
| 4 | จีเอ็นดี | พื้น | |
| 5 | Tx4n | อินพุตข้อมูลย้อนกลับของเครื่องส่งสัญญาณ | |
| 6 | Tx4p | อินพุตข้อมูลแบบไม่กลับด้านของเครื่องส่งสัญญาณ | |
| 7 | จีเอ็นดี | พื้น | |
| 8 | ModselL | เลือกโมดูล | |
| 9 | รีเซ็ตL | รีเซ็ตโมดูล | |
| 10 | วีซีซีอาร์เอ็กซ์ | ตัวรับพาวเวอร์ซัพพลาย +3.3V | |
| 11 | สจล | นาฬิกาอินเทอร์เฟซแบบอนุกรม 2 สาย | |
| 12 | สสส | ข้อมูลอินเทอร์เฟซแบบอนุกรม 2 สาย | |
| 13 | จีเอ็นดี | พื้น | |
| 14 | Rx3p | ตัวรับ เอาต์พุตข้อมูลที่ไม่กลับด้าน | |
| 15 | Rx3n | ตัวรับสัญญาณกลับเอาต์พุตข้อมูล | |
| 16 | จีเอ็นดี | พื้น | |
| 17 | Rx1p | ตัวรับ เอาต์พุตข้อมูลที่ไม่กลับด้าน | |
| 18 | อาร์เอ็กซ์1เอ็น | ตัวรับสัญญาณกลับเอาต์พุตข้อมูล | |
| 19 | จีเอ็นดี | พื้น | |
| 20 | จีเอ็นดี | พื้น | |
| 21 | อาร์เอ็กซ์ทูเอ็น | ตัวรับสัญญาณกลับเอาต์พุตข้อมูล | |
| 22 | อาร์เอ็กซ์ทูพี | ตัวรับ เอาต์พุตข้อมูลที่ไม่กลับด้าน | |
| 23 | จีเอ็นดี | พื้น | |
| 24 | Rx4n | ตัวรับสัญญาณกลับเอาต์พุตข้อมูล | |
| 25 | Rx4p | ตัวรับ เอาต์พุตข้อมูลที่ไม่กลับด้าน | |
| 26 | จีเอ็นดี | พื้น | |
| 27 | ModPrsL | นำเสนอโมดูล | |
| 28 | นานาชาติ | ขัดจังหวะ | |
| 29 | วีซีซีเท็กซัส | เครื่องส่งสัญญาณพาวเวอร์ซัพพลาย +3.3V | |
| 30 | วีซีซี1 | แหล่งจ่ายไฟ +3.3V | |
| 31 | LPMode | โหมดพลังงานต่ำ | |
| 32 | จีเอ็นดี | พื้น | |
| 33 | Tx3p | อินพุตข้อมูลแบบไม่กลับด้านของเครื่องส่งสัญญาณ | |
| 34 | Tx3n | อินพุตข้อมูลย้อนกลับของเครื่องส่งสัญญาณ | |
| 35 | จีเอ็นดี | พื้น | |
| 36 | Tx1p | อินพุตข้อมูลแบบไม่กลับด้านของเครื่องส่งสัญญาณ | |
| 37 | Tx1n | อินพุตข้อมูลย้อนกลับของเครื่องส่งสัญญาณ | |
| 38 | จีเอ็นดี | พื้น |
