สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-PP2531L10-CD

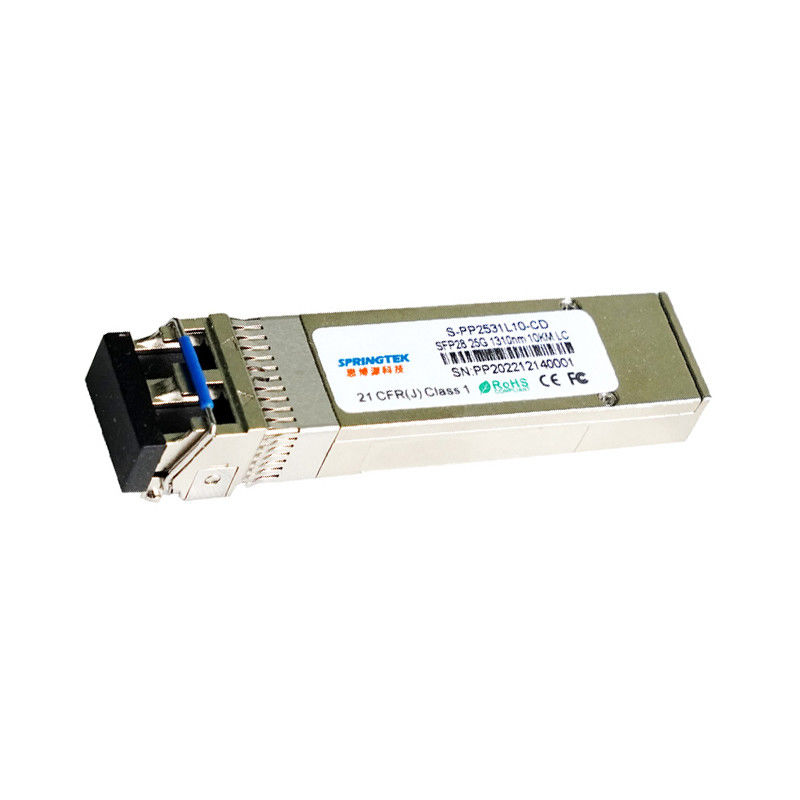

SFP28 LR โมดูลออปติคอลเข้ากันได้ Cisco 25G 1310nm 10KM LC SFP28 Transceiver
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-PP2531L10-CD | SFP28, 25.78Gbps, 1310nm, LC,SMF, 10 กม. , 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek SFP28 ได้รับการออกแบบมาเพื่อส่งและรับข้อมูลออปติกผ่านใยแก้วนำแสงโหมดเดียวสำหรับความยาวลิงก์ 10 กม.
อินเทอร์เฟซทางไฟฟ้าของโมดูล SFP28 10 กม. เป็นไปตามข้อกำหนดทางไฟฟ้าของ SFIอิมพีแดนซ์อินพุตของเครื่องส่งสัญญาณและเอาต์พุตเครื่องรับมีค่าต่างกัน 100 โอห์มสายข้อมูลเชื่อมต่อ AC ภายในโมดูลให้การสิ้นสุดของส่วนต่างและลดการแปลงส่วนต่างเป็นโหมดทั่วไปสำหรับการยุติสัญญาณที่มีคุณภาพและ EMI ต่ำ
คุณสมบัติ
อินเทอร์เฟซออปติคัล LC Duplex
เครื่องส่งสัญญาณ DFB 1310nm, ตัวรับ PIN
ใช้ได้กับการเชื่อมต่อ SMF 10 กม
ตัวเรือนโลหะทั้งหมดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
แหล่งจ่ายไฟ 3.3V เดียว
การใช้พลังงานสูงสุด 1.5W
โซลูชัน SFP+ ที่คุ้มราคา ช่วยให้พอร์ตสูงขึ้น
ความหนาแน่นและแบนด์วิธที่มากขึ้น
อุณหภูมิเคสทำงาน: 0 ถึง +70°C
เข้ากันได้กับ RoHS
แอพพลิเคชั่น
eCPRI&CPRI
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | +70 | องศาเซลเซียส | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | 600 | ม | ||
| อัตราข้อมูล | บีอาร์ | - | 25.78 น | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 200 | - | 900 | เอ็มวี |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี+0.3 | วี |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | 0 | - | 0.8 | วี |
| ตความผิดพลาดลอจิกสูง | วีทีเอฟเอช | 2.4 | - | วีซีซี | วี |
| ตความผิดพลาดลอจิกต่ำ | วีทีเอฟแอล | วีพ.ศ | - | วีพ.ศ+0.4 | วี |
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 850 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| LOS ยืนยันแรงดันไฟฟ้า | วีโลซา | 2.4 | - | วีซีซี | วี |
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | วีแพ้ | วีพ.ศ | - | วีพ.ศ+0.4 | วี |
ลักษณะทางแสงและไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | ||||||||||
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | สูงสุด | หน่วย | บันทึก | ||||
| ช่วงความยาวคลื่นตรงกลาง | เล | 1295 | 1310 | 1325 | นาโนเมตร | |||||
| ความกว้างสเปกตรัม@-20dB | ∆ | - | - | 1 | นาโนเมตร | |||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | |||||
| เปิดตัวพลังงานแสง | หน้ามุ่ย | -7 | - | 2 | เดซิเบล | 1 | ||||
| แอมพลิจูดการปรับด้วยแสง | OMA | -4 | - | 2.2 | เดซิเบล | |||||
| เปิดใช้พลังใน OMA-TDP | -5 | เดซิเบล | ||||||||
| บทลงโทษการกระจายตัวของเครื่องส่งสัญญาณ | ทีดีพี | - | - | 2.7 | เดซิเบล | |||||
| กำลังเปิดตัวโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF | -20 | เดซิเบล | ||||||||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3 | - | - | เดซิเบล | |||||
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -130 | เดซิเบล/เฮิรตซ์ | |||||
| แผนภาพตา | สอดคล้องกับหน้ากากปิดตา IEEE802.3cc เมื่อกรอง | |||||||||
| ลักษณะทางไฟฟ้าของเครื่องรับ | ||||||||||
| พารามิเตอร์ | เครื่องหมาย | นาที. | ประเภท | สูงสุด | หน่วย | บันทึก | ||||
| ปฏิบัติการความยาวคลื่นกลาง | เล | 1295 | 1310 | 1325 | นาโนเมตร | |||||
| ความไว OMA ของตัวรับที่ไม่กดดัน | ส.ว | - | - | -12 | เดซิเบล | 2 | ||||
| กำลังรับสูงสุด OMA | - | - | 2.2 | เดซิเบล | ||||||
| การสะท้อนแสงของตัวรับ | อาร์เอฟแอล | - | - | -26 | เดซิเบล | |||||
| LOS ยืนยัน | โลซา | -30 | - | - | เดซิเบล | |||||
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -14 | เดซิเบล | |||||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | - | - | เดซิเบล | |||||
| บันทึก: | ||||||||||
|
1. ตัวเลขกำลังเฉลี่ยเป็นเพียงข้อมูลเท่านั้น ต่อ IEEE 802.3cc. 2. วัดด้วย 231-1 PRBS@25.78125Gbps,BER<5E-5 |
||||||||||
