สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1A85M01-CD

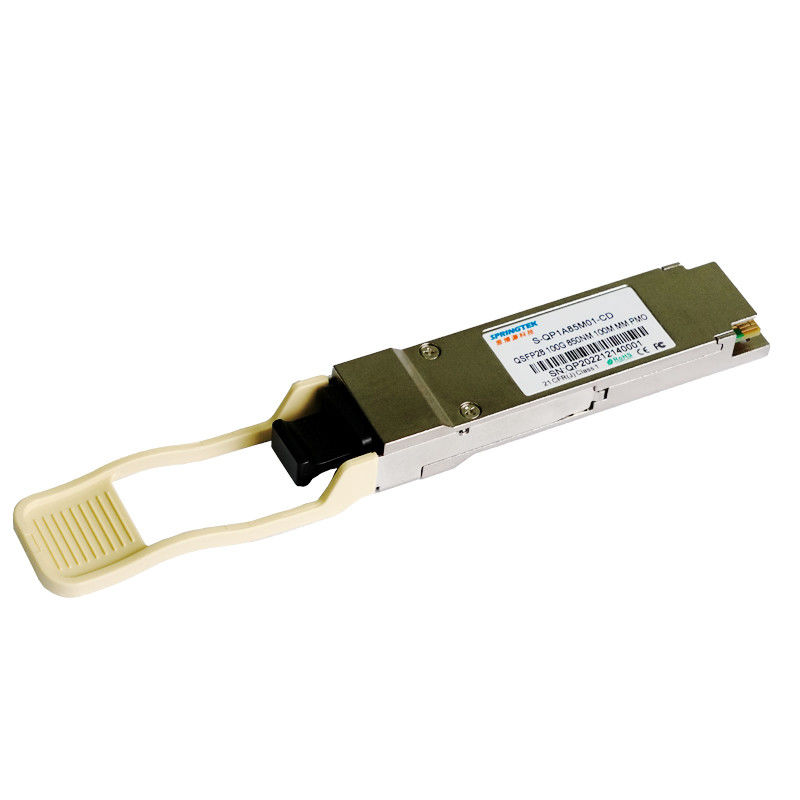

รองรับ MPO/MTP 100Gbps SR Juniper QSFP28 850nm100m โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ QSFP28 ของ Springtek 100GBase-SR4 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของลิงก์อีเธอร์เน็ต 100G ผ่าน MMF สูงสุด 100 ม.สอดคล้องกับ QSFP28 MSA, IEEE 802.3bm และ CAUI-4ประหยัดค่าใช้จ่าย ใช้พลังงานต่ำด้วยแหล่งจ่ายไฟ 3.3V เดียวมันถูกประดิษฐ์ขึ้นด้วยโลหะทั้งหมดและตัวเครื่องขนาดกะทัดรัดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
คุณสมบัติ
แหล่งจ่ายไฟ +3.3V เดียว
อุณหภูมิในการทำงาน:0 ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | - | 4 | วี |
| ช่วงอุณหภูมิในการจัดเก็บ | ตส | -40 | - | 85 | องศาเซลเซียส |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | - | 95 | % |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | - | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.46 | วี |
| การใช้พลังงานทั้งหมด | ป.ว | - | - | 2.5 | ว |
| อัตราข้อมูล | บีอาร์ | - | 25.78125 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | ||
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 1,000 | เอ็มวี | ||
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม | ||
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | ต่อ IEEE P802.3bm | เดซิเบล | |||||
| การสูญเสียผลตอบแทนอินพุตโหมดทั่วไป | ต่อ IEEE P802.3bm | เดซิเบล | |||||
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | ||
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 900 | เอ็มวี | ||
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม | ||
| การสูญเสียผลตอบแทนส่วนต่าง | ต่อ IEEE P802.3bm | เดซิเบล | |||||
| เอาต์พุตโหมดทั่วไปส่งคืนการสูญเสีย | ต่อ IEEE P802.3bm | เดซิเบล | |||||
ลักษณะทางแสง
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ความยาวคลื่นศูนย์กลาง | เล | 840 | 850 | 860 | นาโนเมตร | |
| ความกว้างสเปกตรัม RMS | ∆λ | - | - | 0.6 | นาโนเมตร | |
| กำลังในการออกตัวเฉลี่ย, แต่ละเลน | พีออก | -8.4 | - | 2.4 | เดซิเบล | |
| ออปติคัลมอดูเลตแอมพลิจูดแต่ละเลน | OMA | -6.4 | - | 3 | เดซิเบล | |
|
ตาส่งและกระจาย ปิด (TDEC) แต่ละเลน |
ที.ดี.อี | 4.3 | เดซิเบล | |||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 2.0 | - | - | เดซิเบล | |
| กำลังเปิดโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF แต่ละเลน | พีปิด | - | - | -30 | เดซิเบล | |
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | อจ | - | - | 12 | เดซิเบล | |
|
หน้ากากตาส่งสัญญาณ คำนิยาม{X1,X2,X3,Y1,Y2,Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| ลักษณะตัวรับสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ความยาวคลื่นของเครื่องรับ | เล | 840 | 850 | 860 | นาโนเมตร | |
| กำลังไฟเฉลี่ยที่อินพุตรับ แต่ละเลน | PXPx | - 10.3 | - | 2.4 | เดซิเบล | |
| ความไวของตัวรับสัญญาณที่เครียดใน OMA | สสจ | - | - | -5.2 | เดซิเบล | 1 |
| LOS ยืนยัน | โลซา | -30 | - | - | เดซิเบล | |
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -13 | เดซิเบล | |
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | เดซิเบล | |||
| การสะท้อนแสงของตัวรับ | ชั้น | -12 | เดซิเบล | |||
| หมายเหตุ | ||||||
| 1. วัดด้วยรูปแบบการทดสอบ PRBS 231 -1, @25.78125Gb/s, BER<5E-5 | ||||||
