สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1AL4L10-CD

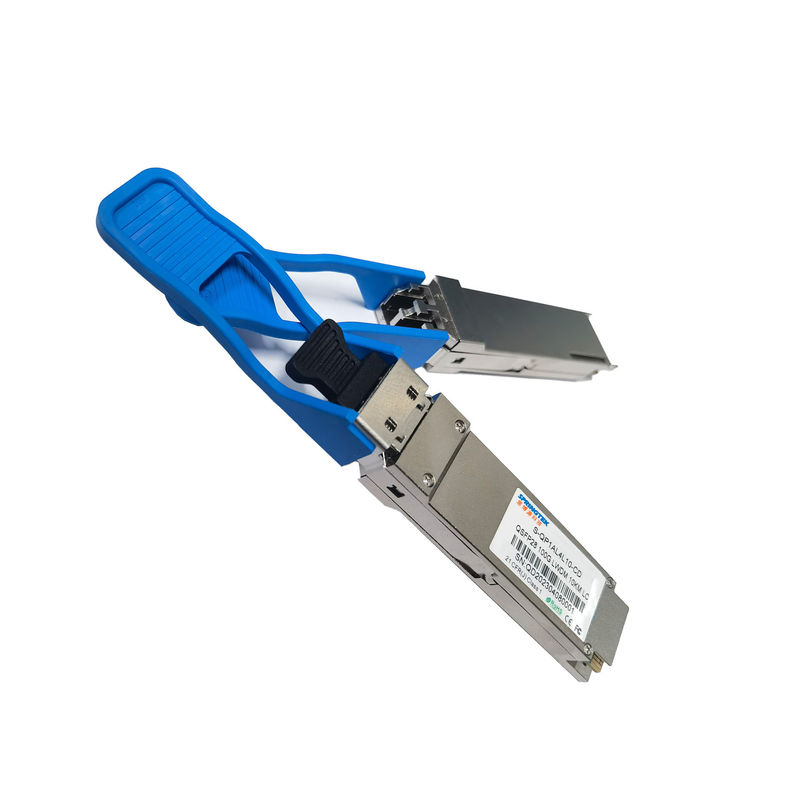

เข้ากันได้กับอัลคาเทล 100Gbps QSFP28 LR4 LWDM LC โมดูลรับส่งสัญญาณแสง 10Km
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps,1294 -1310 นาโนเมตร, SM, LC,10 กม., 0ºC~+70ºC, แบบ DDM,COB |
คำอธิบาย
ตัวรับส่งสัญญาณ QSFP28 ของ Springtek 100GBase-LR4 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของลิงก์อีเธอร์เน็ต 100G บน SMF สูงสุด 10 กม.สอดคล้องกับ QSFP28 MSA, IEEE 802.3ba และ IEEE 802.3bmประหยัดค่าใช้จ่าย ใช้พลังงานต่ำด้วยแหล่งจ่ายไฟ 3.3V เดียวโมดูลนี้มีอัตราบิตรวมสูงสุด 103.1Gbps โดยมัลติเพล็กซ์ของเลนออปติคัล LAN-WDM อิสระ 4 เลน แต่ละเลนสามารถส่งข้อมูลได้ 25.78125Gb/s ในระยะทาง 10 กม. SMFมันถูกประดิษฐ์ขึ้นด้วยโลหะทั้งหมดและตัวเครื่องขนาดกะทัดรัดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
คุณสมบัติ
แหล่งจ่ายไฟ +3.3V เดียว
อุณหภูมิในการทำงาน:0 ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| การใช้พลังงานทั้งหมด | พี | - | - | 3.5 | ว |
| อัตราข้อมูล | บีอาร์ | - | 25.78125 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 900 | เอ็มวี |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | ต่อ 100Gbase-LR4 | เดซิเบล | |||
| การสูญเสียผลตอบแทนอินพุตโหมดทั่วไป | ต่อ 100Gbase-LR4 | เดซิเบล | |||
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 850 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| การสูญเสียผลตอบแทนส่วนต่าง | ต่อ 100Gbase-LR4 | เดซิเบล | |||
| เอาต์พุตโหมดทั่วไปส่งคืนการสูญเสีย | ต่อ 100Gbase-LR4 | เดซิเบล | |||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | |
| ลักษณะเครื่องส่งสัญญาณ | |||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | 1 | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | - | 1296.59 | นาโนเมตร | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| กำลังเปิดตัวเฉลี่ยทั้งหมด | หน้ามุ่ย | - | - | 10.5 | เดซิเบล | ||
| ส่ง OMA ต่อเลน | TxOMA | -1.3 | - | 4.5 | เดซิเบล | ||
| กำลังเปิดตัวเฉลี่ยต่อเลน | TXP | -4.3 | - | 4.5 | เดซิเบล | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 4 | - | - | เดซิเบล | ||
| อัตราส่วนการปราบปราม Sidemode | SMSR | 30 | - | - | เดซิเบล | ||
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -130 | เดซิเบล/เฮิรตซ์ | ||
| การสะท้อนแสงของเครื่องส่งสัญญาณ | - | - | -12 | เดซิเบล | |||
|
นิยามหน้ากากตาส่งสัญญาณ {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | |||||
| ลักษณะตัวรับสัญญาณ | |||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | 3 | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | - | 1296.59 | นาโนเมตร | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| กำลังรับเฉลี่ยต่อเลน | RXPx | -10.6 | - | 4.5 | เดซิเบล | 4 | |
| ความไวของตัวรับ (OMA) ต่อเลน | อาร์เอ็กซ์เซ็นส์ | - | - | -8.6 | เดซิเบล | ||
| การสะท้อนแสงของตัวรับ | - | - | -26 | เดซิเบล | |||
| ลอส | ยกเลิกการยืนยันด้วยแสง | พ | - | - | -11.6 | เดซิเบล | |
| การยืนยันด้วยแสง | ป้า | -24 | - | - | |||
| LOS ฮิสเทอรีซิส | 0.5 | - | - | เดซิเบล | |||
| หมายเหตุ | |||||||
|
1. เครื่องส่งสัญญาณทำงานที่ 25.78125Gbps ต่อช่องสัญญาณ 2. อัตราส่วนการตี 5x10-5. 3. ตัวรับสัญญาณทำงานที่ 25.78125Gbps ต่อช่องสัญญาณ 4. ค่าพลังงานและความแม่นยำของพลังงานเปิดอยู่ทุกช่อง |
|||||||
