สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1AC31M2K-ซีดี

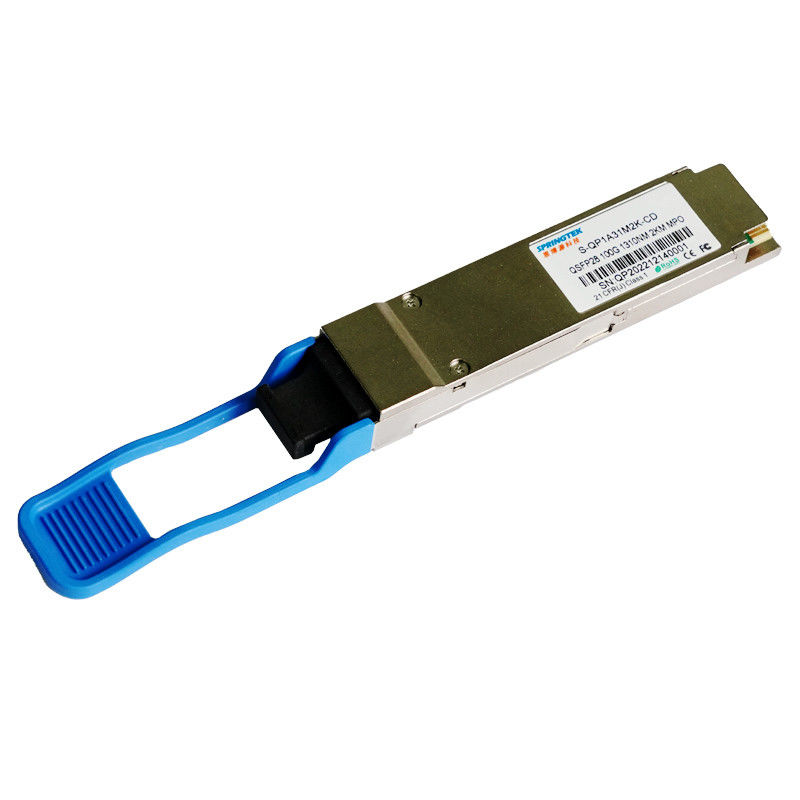

100G PSM4 2km Brocade รองรับ QSFP28 1310nm MTP / MPO โมดูลรับส่งสัญญาณออปติคัล
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm,SM,MPO,2 กม., 0ºC~+70ºC, พร้อม DDM, |
คำอธิบาย
Springtek 100G PSM4 QSFP28 ตัวรับส่งสัญญาณออปติคอลโหมดเดียวออกแบบมาสำหรับการใช้งานการสื่อสารด้วยแสงผลิตภัณฑ์นี้เพิ่มความหนาแน่นของพอร์ต โดยเสนอช่องรับและส่งสัญญาณอิสระ 4 ช่อง แต่ละช่องทำงานที่ความเร็ว 25Gbps ทำให้มีอัตราข้อมูลรวม 100Gbps บนไฟเบอร์โหมดเดียว 2 กม. สามารถเสียบสายแพใยแก้วนำแสงที่มีขั้วต่อ MTP/MPO ได้ เข้ากับเต้ารับโมดูล QSFP28 หมุดนำทางภายในเต้ารับช่วยให้วางแนวได้ถูกต้อง
ตามข้อตกลงหลายแหล่งที่มาของ QSFP28 (MSA) โมดูลสามารถจัดการผ่านอินเทอร์เฟซอนุกรมสองสาย I2Cโมดูลเครื่องส่งสัญญาณยอมรับสัญญาณอินพุตทางไฟฟ้าที่เข้ากันได้กับระดับ Common Mode Logic (CML) สัญญาณข้อมูลอินพุตทั้งหมดเป็นดิฟเฟอเรนเชียลและสิ้นสุดภายในโมดูลรับสัญญาณจะแปลงสัญญาณอินพุตแบบออปติคอลแบบขนานผ่านอาร์เรย์ตัวตรวจจับภาพถ่ายเป็นสัญญาณเอาท์พุตทางไฟฟ้าแบบขนานโมดูลตัวรับสัญญาณที่ส่งสัญญาณไฟฟ้าออกยังมีแรงดันไฟฟ้าที่เข้ากันได้กับระดับ Common Mode Logic (CML)สัญญาณข้อมูลทั้งหมดเป็นแบบดิฟเฟอเรนเชียลและรองรับอัตราข้อมูลสูงสุด 25Gb/s ต่อแชนเนล
คุณสมบัติ
แอพพลิเคชั่น
มาตรฐาน
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| การใช้พลังงานทั้งหมด | พี | - | - | 3.5 | ว |
| อัตราข้อมูล | บีอาร์ | - | 25.78125 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 900 | เอ็มวี |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| การเลิกจ้างที่แตกต่างกันไม่ตรงกัน | - | - | 10 | % | |
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | ต่อ 100G CLR4 MSA | เดซิเบล | |||
| การสูญเสียผลตอบแทนอินพุตโหมดทั่วไป | ต่อ 100G CLR4 MSA | เดซิเบล | |||
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 1200 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| การเลิกจ้างที่แตกต่างกันไม่ตรงกัน | - | - | 10 | % | |
| การสูญเสียผลตอบแทนส่วนต่าง | ต่อ 100G CLR4 MSA | เดซิเบล | |||
| เอาต์พุตโหมดทั่วไปส่งคืนการสูญเสีย | ต่อ 100G CLR4 MSA | เดซิเบล | |||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | |
| ลักษณะเครื่องส่งสัญญาณ | |||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | 1 | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1260 | 1310 | 1355 | นาโนเมตร | ||
| กำลังเปิดตัวเฉลี่ยทั้งหมด | หน้ามุ่ย | 9.5 | เดซิเบล | ||||
| กำลังเปิดตัวเฉลี่ยต่อเลน | TXP | -6.5 | 2.5 | เดซิเบล | |||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||
| อัตราส่วนการปราบปราม Sidemode | SMSR | 30 | เดซิเบล | ||||
| เปิดปิดโดยเฉลี่ยต่อเลน | พอฟ | -30 | เดซิเบล |
|
|||
|
คำจำกัดความของหน้ากากตาส่งสัญญาณ {X1, X2, X3, Y1, Y2, Y3} |
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | ||||||
| ลักษณะตัวรับสัญญาณ | |||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | |||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1260 | 1355 | นาโนเมตร | |||
| กำลังรับเฉลี่ยแต่ละเลน | อาร์แม็กซ์ | 3.5 | เดซิเบล | ||||
|
ความไวของตัวรับที่ไม่กดดัน (OMA) ต่อเลน |
อาร์เอ็กซ์เซ็นส์ | -10.2 | เดซิเบล | 1 | |||
| กำลังไฟฟ้าอิ่มตัว (โอเวอร์โหลด) | ปล | 4.5 | เดซิเบล | ||||
| การสะท้อนแสงของตัวรับ | ร | -26 | เดซิเบล | ||||
| ลอส | ยกเลิกการยืนยันด้วยแสง | พ | -12 | เดซิเบล | |||
| การยืนยันด้วยแสง | ป้า | -18 | |||||
| หมายเหตุ | |||||||
|
|||||||
