สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:

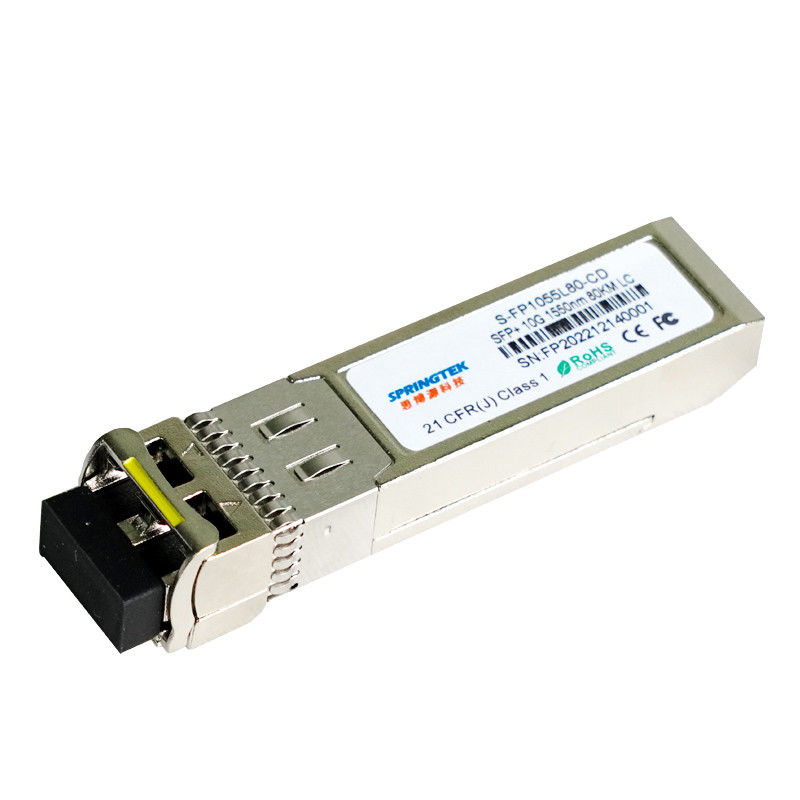

S-FP1055L80-CD
10Gbps1550 นาโนเมตร80 กม. SFP+โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-FP1055L80-CD | SFP+, 10.3125Gbps, 1550nm, SM, 80km, 0ºC~+70ºC, พร้อม DDM |
คำอธิบาย
Springtek 1550nm ตัวรับส่งสัญญาณ EML 10Gbps SFP + ที่ระบายความร้อนได้รับการออกแบบมาเพื่อส่งและรับข้อมูลออปติกในลิงค์อีเทอร์เน็ต 10G ผ่านใยแก้วนำแสงโหมดเดียวสูงสุด 80 กม.
อินเทอร์เฟซทางไฟฟ้าของโมดูล Springtek 1550nm 80km SFP+ เป็นไปตามข้อกำหนดทางไฟฟ้าของ SFIอิมพีแดนซ์อินพุตของเครื่องส่งสัญญาณและเอาต์พุตเครื่องรับมีค่าต่างกัน 100 โอห์มสายข้อมูลเชื่อมต่อ AC ภายในโมดูลให้การสิ้นสุดของส่วนต่างและลดการแปลงส่วนต่างเป็นโหมดทั่วไปสำหรับการยุติสัญญาณที่มีคุณภาพและ EMI ต่ำ
คุณสมบัติ
อินเทอร์เฟซออปติคัล LC Duplex
เครื่องส่ง EML ระบายความร้อน 1550nm, เครื่องรับ APD
รองรับอัตราบิตสูงสุด 11.3G
ใช้พลังงานต่ำ <2W
ความยาว SMF สูงสุด 80 กม
ตัวเรือนโลหะทั้งหมดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
โซลูชัน SFP+ ที่ประหยัดต้นทุน ช่วยให้พอร์ตมีความหนาแน่นสูงขึ้นและแบนด์วิธมากขึ้น
อุณหภูมิในการทำงาน:0 ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
ช่องไฟเบอร์ 8.5G / 10G
10G SONET/SDH, OTU2/2e
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -0 | 70 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 5 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | +70 | องศาเซลเซียส | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.135 | 3.30 น | 3.465 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | 450 | ม | ||
| อัตราข้อมูล | บีอาร์ | - | 10.3125 | 11.3 | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | 850 | เอ็มวี | |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี | วี |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | 0 | - | 0.8 | วี |
| ตความผิดพลาดลอจิกสูง | วีทีเอฟเอช | 2.0 | - | วีซีซี | วี |
| ตความผิดพลาดลอจิกต่ำ | วีทีเอฟแอล | 0 | - | 0.8 | วี |
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 850 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| ความผิดพลาดของ LOS | ความผิดพลาดของ VLOS | Vcc–1.3 | VccHOST | วี | |
| LOS ปกติ | มาตรฐาน VLOS | วี | วี+0.8 | วี | |
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| ประเภทเลเซอร์ | อีเอ็มแอล | |||||
| ช่วงความยาวคลื่นตรงกลาง | เล | 1530 | 1550 | 1565 | นาโนเมตร | |
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | |
| เปิดตัวพลังงานแสง | หน้ามุ่ย | -1 | - | 4 | เดซิเบล | |
| กำลังเปิดตัวโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF | พีปิด | - | - | -30 | เดซิเบล | |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 8.5 | - | - | เดซิเบล | |
| บทลงโทษเครื่องส่งสัญญาณและการกระจาย | ทีดีพี | - | - | 3 | เดซิเบล | |
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -128 | เดซิเบล/เฮิรตซ์ | |
| ลักษณะตัวรับสัญญาณ | ||||||
| ประเภทเครื่องรับ | อภ | |||||
| ปฏิบัติการความยาวคลื่นกลาง | เล | 1270 | - | 1610 | นาโนเมตร | |
| ความไวของเครื่องรับ | ส.ว | - | - | -23 | เดซิเบล | 1 |
| โอเวอร์โหลดตัวรับสัญญาณ | พีนั่ง | -7 | - | - | เดซิเบล | |
| การสะท้อนแสงของตัวรับ | อาร์เอฟแอล | - | - | -27 | เดซิเบล | |
| LOS ยืนยัน | โลซา | -37 | - | - | เดซิเบล | |
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -26 | เดซิเบล | |
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | 3 | เดซิเบล | ||
| หมายเหตุ | ||||||
| 1. วัดด้วย 231-1 PRBS@10.3125Gbps,เบอร์<10-12, ด้วย ER ที่แย่ที่สุด, BtB | ||||||
