สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-FB1023L10-xD

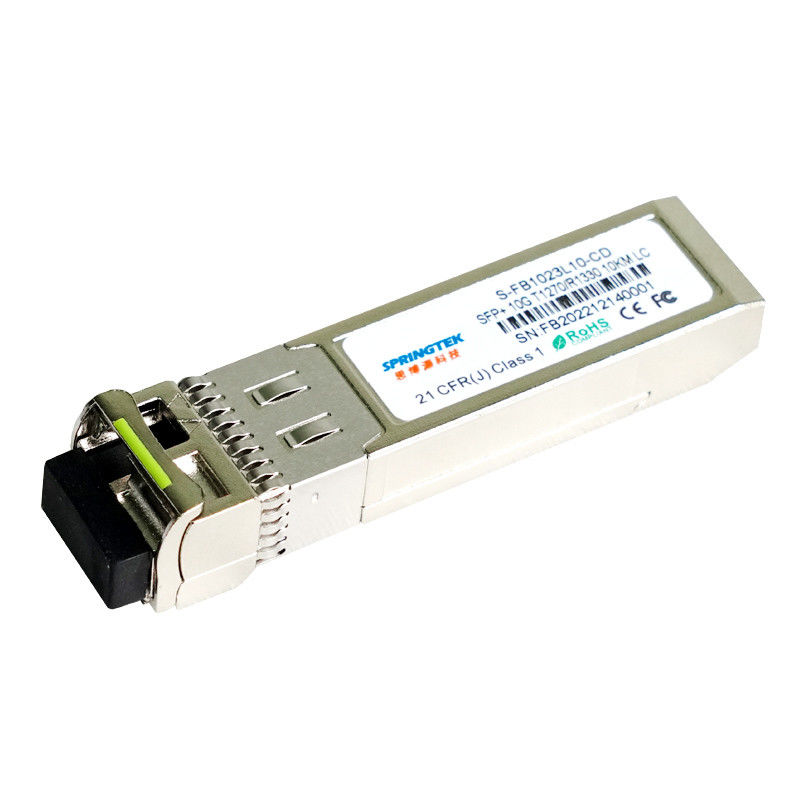

10G ต1270/R1330นาโนเมตร10 กมบีดีเอสเอฟพี+โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-FB1023L10-CD | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10 กม., 0ºC~+70ºC, พร้อม DDM |
| S-FB1023L10-ID | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10 กม., -40ºC~+85ºC, พร้อม DDM |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek10G 1270nm SFP + BIDI ได้รับการออกแบบมาเพื่อส่งและรับข้อมูลออปติกผ่านใยแก้วนำแสงโหมดเดียวสำหรับความยาวลิงค์ 10 กม.
อินเทอร์เฟซทางไฟฟ้าของโมดูล SFP+ BIDI 10 กม. เป็นไปตามข้อกำหนดทางไฟฟ้าของ SFIอิมพีแดนซ์อินพุตของเครื่องส่งสัญญาณและเอาต์พุตเครื่องรับมีค่าต่างกัน 100 โอห์มสายข้อมูลเชื่อมต่อ AC ภายในโมดูลให้การสิ้นสุดของส่วนต่างและลดการแปลงส่วนต่างเป็นโหมดทั่วไปสำหรับการยุติสัญญาณที่มีคุณภาพและ EMI ต่ำ
คุณสมบัติ
อินเทอร์เฟซ LC เดียว
เครื่องส่ง DFB 1270nm, เครื่องรับ PIN
การใช้พลังงาน <1W
ใช้ได้กับการเชื่อมต่อ SMF 10 กม
แหล่งจ่ายไฟ +3.3V เดียว
ตัวเรือนโลหะทั้งหมดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
โซลูชัน SFP+ ที่ประหยัดต้นทุน ช่วยให้พอร์ตมีความหนาแน่นสูงขึ้นและแบนด์วิธมากขึ้น
อุณหภูมิในการทำงาน:0 ถึง +70°C -40 ถึง +85°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
ลิงค์ออปติคัลอื่น ๆ
คะแนนสูงสุดแน่นอน
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| -40 | - | 85 | |||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| อุปทานปัจจุบัน | ฉันซีซี | - | - | 300 | ม |
| อัตราข้อมูล | บีอาร์ | - | 10.3125 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 700 | เอ็มวี |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า | วีโรค | 2.0 | - | วีซีซี+0.3 | วี |
| เครื่องส่งสัญญาณเปิดใช้งานแรงดันไฟฟ้า | วีTH | 0 | - | 0.8 | วี |
| ตความผิดพลาดลอจิกสูง | วีทีเอฟเอช | 2.4 | - | วีซีซี | วี |
| ตความผิดพลาดลอจิกต่ำ | วีทีเอฟแอล | วีพ.ศ | - | วีพ.ศ+0.4 | วี |
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 850 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| LOS ยืนยันแรงดันไฟฟ้า | วีโลซา | 2.4 | - | วีซีซี | วี |
| LOS ยกเลิกการยืนยันแรงดันไฟฟ้า | วีแพ้ | วีพ.ศ | - | วีพ.ศ+0.4 | วี |
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | ||
| ลักษณะเครื่องส่งสัญญาณ | ||||||||
| ประเภทเลเซอร์ | เดเอฟเบ | |||||||
| ความยาวคลื่นศูนย์กลาง | เล | 1260 | 1270 | 1280 | นาโนเมตร | |||
| ความกว้างสเปกตรัม@-20dB | ∆ | - | - | 1 | นาโนเมตร | |||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | |||
| เปิดตัวพลังงานแสง | หน้ามุ่ย | -8.2 | - | 0.5 | เดซิเบล | 1 | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | - | - | เดซิเบล | |||
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -128 | เดซิเบล/เฮิรตซ์ | |||
| แผนภาพตา | สอดคล้องกับหน้ากากปิดตา IEEE802.3ae เมื่อกรอง | |||||||
| ลักษณะตัวรับสัญญาณ | ||||||||
| ประเภทเครื่องรับ | เข็มหมุด | |||||||
| ความยาวคลื่นกลาง | เล | 1320 | 1330 | 1340 | นาโนเมตร | |||
| ความไวของเครื่องรับ | ส.ว | - | - | -14.4 | เดซิเบล | 2 | ||
| โอเวอร์โหลดตัวรับสัญญาณ | พีนั่ง | 0.5 | - | - | เดซิเบล | |||
| การสะท้อนแสงของตัวรับ | อาร์เอฟแอล | - | - | -12 | เดซิเบล | |||
| LOS ยืนยัน | โลซา | -30 | - | - | เดซิเบล | |||
| LOS ยกเลิกการยืนยัน | แพ้ | - | - | -17 | เดซิเบล | |||
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | 3 | 5 | เดซิเบล | |||
| หมายเหตุ | ||||||||
|
1. ตัวเลขพลังงานเฉลี่ยเป็นเพียงข้อมูลเท่านั้น ตาม IEEE 802.3ae 2. วัดด้วย 231-1 PRBS@10.3125Gbps,เบอร์<10-12 |
||||||||
