สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1AC4L2K-CD

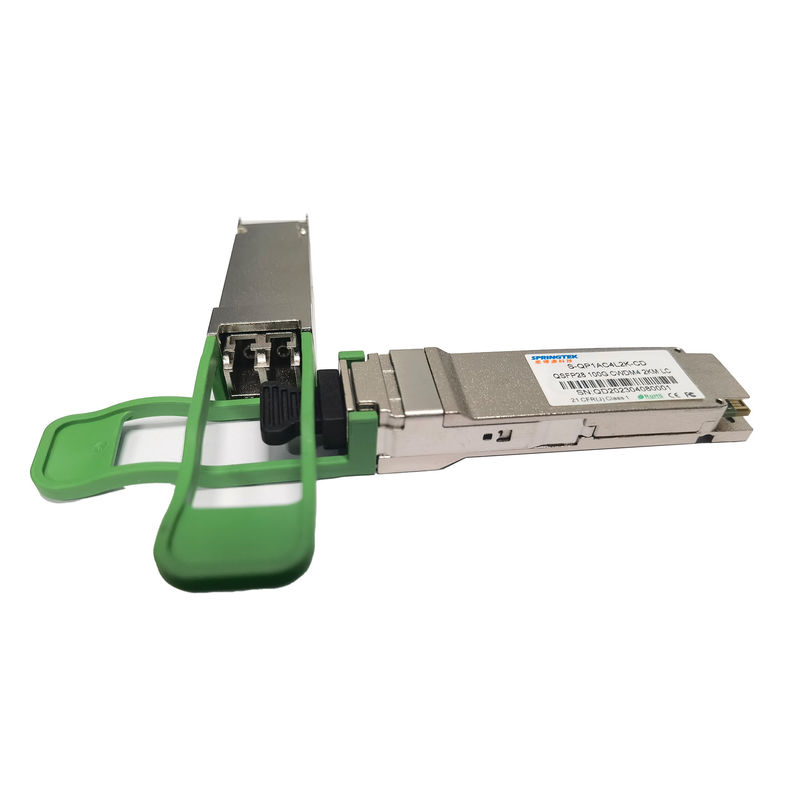

QSFP28 รองรับ Cisco 100Gbps CWDM4 2Km LC โมดูลตัวรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
|
ส่วนจำนวน |
รายละเอียดสินค้า |
|
S-ถามพี1AC4L2K-ซีดี |
ถามเอสเอฟพี28, 100Gbps,1271 -1331นาโนเมตรสเอ็มลค.2กm, 0ºC~+70ºC, ด้วย DDM, |
คำอธิบาย
ตัวรับส่งสัญญาณ Springtek 100Gbps CWDM4 QSFP28 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของการเชื่อมโยงข้อมูล 100G บน SMF สูงสุด 2 กม.สอดคล้องกับ QSFP28 MSA, 100G CLR4, CWDM4 MSA และ IEEE 802.3bmประหยัดค่าใช้จ่าย ใช้พลังงานต่ำด้วยแหล่งจ่ายไฟ 3.3V เดียวโมดูลมีอัตราบิตรวมสูงสุด 103.1Gbps โดยมัลติเพล็กซ์ของเลนออปติคัล CWDM อิสระ 4 เลน แต่ละเลนสามารถส่งข้อมูลได้ 25.78125Gb/s ในระยะทาง 2 กม. SMFมันถูกประดิษฐ์ขึ้นด้วยโลหะทั้งหมดและตัวเครื่องขนาดกะทัดรัดเพื่อประสิทธิภาพ EMI ที่เหนือกว่า
คุณสมบัติ
แหล่งจ่ายไฟ +3.3V เดียว
อุณหภูมิในการทำงาน:0 ถึง +70°C
เป็นไปตาม RoHS (ไร้สารตะกั่ว)
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| การใช้พลังงานทั้งหมด | พี | - | - | 3.5 | ว |
| อัตราข้อมูล | บีอาร์ | - | 25.78125 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | ||
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 900 | เอ็มวี | ||
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม | ||
| การเลิกจ้างที่แตกต่างกันไม่ตรงกัน | - | - | 10 | % | |||
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | ต่อ 100G CLR4 MSA | เดซิเบล | |||||
| การสูญเสียผลตอบแทนอินพุตโหมดทั่วไป | ต่อ 100G CLR4 MSA | เดซิเบล | |||||
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | ||
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 1200 | เอ็มวี | ||
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม | ||
| การเลิกจ้างที่แตกต่างกันไม่ตรงกัน | - | - | 10 | % | |||
| การสูญเสียผลตอบแทนส่วนต่าง | ต่อ 100G CLR4 MSA | เดซิเบล | |||||
| เอาต์พุตโหมดทั่วไปส่งคืนการสูญเสีย | ต่อ 100G CLR4 MSA | เดซิเบล | |||||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | |
| ลักษณะเครื่องส่งสัญญาณ | |||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | 1 | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1264.5 | 1271 | 1277.5 | นาโนเมตร | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| กำลังเปิดตัวเฉลี่ยทั้งหมด | หน้ามุ่ย | 10.5 | เดซิเบล | ||||
| กำลังเปิดตัวเฉลี่ยต่อเลน | TXP | -6.5 | 2.5 | เดซิเบล | |||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 3.5 | เดซิเบล | ||||
| อัตราส่วนการปราบปราม Sidemode | SMSR | 30 | เดซิเบล | ||||
| เสียงความเข้มสัมพัทธ์ | ริน | -130 | เดซิเบล/เฮิรตซ์ | ||||
| การสะท้อนแสงของเครื่องส่งสัญญาณ | -12 | เดซิเบล |
|
||||
|
คำจำกัดความของหน้ากากตาส่งสัญญาณ {X1, X2, X3, Y1, Y2, Y3} |
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | 1 | |||||
| ลักษณะตัวรับสัญญาณ | |||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | 3 | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1264.5 | 1271 | 1277.5 | นาโนเมตร | ||
| 1284.5 | 1291 | 1297.5 | |||||
| 1304.5 | 1311 | 1317.5 | |||||
| 1324.5 | 1331 | 1337.5 | |||||
| รับความอิ่มตัว (OMA) ต่อเลน | อาร์แม็กซ์ | 2.5 | |||||
|
ความไวของตัวรับที่ไม่กดดัน (OMA) ต่อเลน |
อาร์เอ็กซ์เซ็นส์ | -10 | เดซิเบล | 1,2,3 | |||
| การสะท้อนแสงของตัวรับ | -26 | เดซิเบล | |||||
| ลอส | ยกเลิกการยืนยันด้วยแสง | พ | -11.6 | เดซิเบล | |||
| การยืนยันด้วยแสง | ป้า | -24 | -13.6 | ||||
| LOS ฮิสเทอรีซิส | 0.5 | เดซิเบล | |||||
| หมายเหตุ | |||||||
|
|||||||
