สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1AL4L80-CD

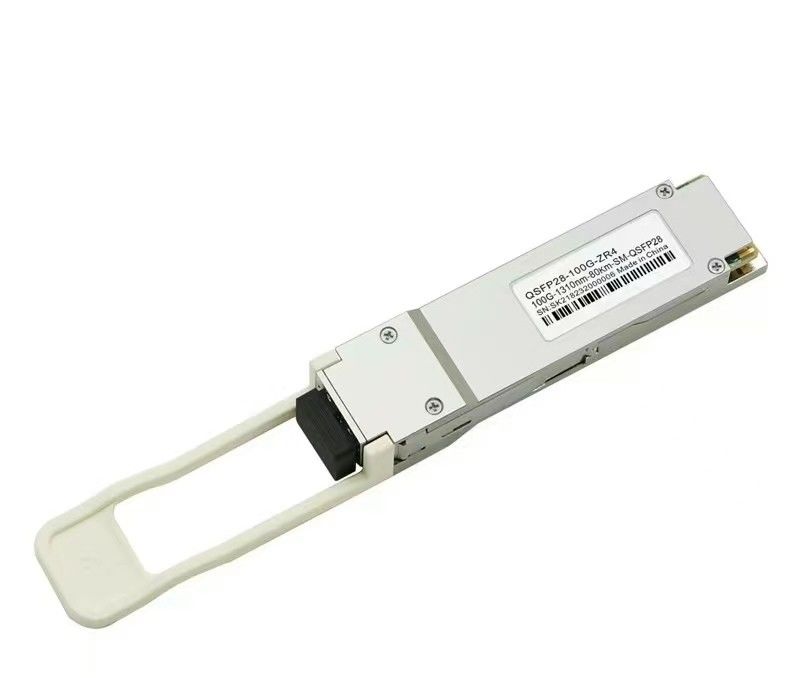

เข้ากันได้กับซิสโก้ 100Gbps QSFP28 ZR 1294 -1310nm 80Km โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-QP1AL4L80-CD | QSFP28, 100Gbps,ZR4,1294-1310nm, SM, LC,80km, ,0ºC~+70ºC พร้อม DDM |
คำอธิบาย
Springtek 100G QSFP28 ZR4 ออกแบบมาสำหรับการใช้งานการสื่อสารด้วยแสง 80 กม.โมดูลนี้ประกอบด้วยเครื่องส่งสัญญาณออปติคัล 4 เลน ตัวรับออปติคัล 4 เลน และบล็อกการจัดการโมดูล รวมถึงอินเทอร์เฟซแบบอนุกรม 2 สายสัญญาณออปติคัลถูกมัลติเพล็กซ์เป็นไฟเบอร์โหมดเดียวผ่านตัวเชื่อมต่อ LC มาตรฐานอุตสาหกรรม
คุณสมบัติ
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.3 | 3.6 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ | อาร์เอช | 15 | 85 | % | |
| เกณฑ์ความเสียหายแต่ละเลน | THd | 6.5 | เดซิเบล |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| เชื่อมโยงระยะทางกับ G.652 | พี | - | - | 80 | กม |
| อัตราข้อมูล | บีอาร์ | - | 25.78125 | - | Gbps |
ลักษณะไฟฟ้า
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | บันทึก |
| การกระจายพลังงาน | 6.5 | ว | ||||
| อุปทานปัจจุบัน | ไอ.ซี.ซี | 1.8759 | ก | สถานะคงที่ | ||
| เครื่องส่ง | ||||||
| อัตราข้อมูลแต่ละเลน | 25.78125 | Gbps | ||||
| แรงดันดิฟเฟอเรนเชียล pk-pk | วี.พี | 900 | เอ็มวี | ที่ 1 MHz | ||
| แรงดันไฟฟ้าโหมดทั่วไป | วีซีเอ็ม | -350 | 2850 | เอ็มวี | ||
| เวลาเปลี่ยน | Trise/Tfall | 10 | ปล | 20%~80% | ||
| ความแตกต่างของการสิ้นสุด Re-sistance ไม่ตรงกัน | 10 | % | ||||
| ความกว้างของตา | EW15 | 0.46 | UI | |||
| ความสูงของตา | EH15 | 95 | เอ็มวี | |||
| เครื่องรับ | ||||||
| อัตราข้อมูลแต่ละเลน | 25.78125 | Gbps | ||||
| ความแตกต่างของการสิ้นสุด Re-sistance ไม่ตรงกัน | 10 | % | ที่ 1 MHz | |||
| การแกว่งของแรงดันเอาต์พุตที่แตกต่างกัน | วอท, pp | 900 | เอ็มวี | |||
| สัญญาณรบกวนในโหมดทั่วไป, RMS | ว | 17.5 น | เอ็มวี | |||
| เวลาเปลี่ยน | Trise/Tfall | 12 | ปล | 20%~80% | ||
| ความกว้างของตา | EW15 | 0.57 | UI | |||
| ความสูงของตา | EH15 | 228 | เอ็มวี | |||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | 1 | |||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | 1295.56 | 1296.59 | นาโนเมตร | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | |
| กำลังเปิดตัวเฉลี่ยทั้งหมด | ผลรวม | 8.0 | 12.5 | เดซิเบล | ||
| กำลังในการออกตัวเฉลี่ย, แต่ละเลน | อ้วน | 2.0 | 6.5 | เดซิเบล | ||
|
ความแตกต่างของกำลังส่งระหว่าง สองเลนใด ๆ (เฉลี่ยและ OMA) |
- | 3 | เดซิเบล | |||
| กำลังเปิดโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF แต่ละเลน | พอฟ | - | - | -30 | เดซิเบล | |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 6 | - | - | เดซิเบล | |
| ริน โอมะ | 130 | เดซิเบล/เฮิรตซ์ | ||||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | 20 | เดซิเบล | ||||
| ส่งการสะท้อนแสง | อาร์เอฟแอล | - | - | -12 | เดซิเบล | |
| ขอบหน้ากาก | 5 | * | * | % | ||
|
คำจำกัดความของเอาต์พุต Eye Mask {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| ลักษณะตัวรับสัญญาณ | ||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | 1295.56 | 1296.59 | นาโนเมตร | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| กำลังรับเฉลี่ยแต่ละเลน | THd | -28 | -7 | เดซิเบล | 1 | |
| กำลังรับ, แต่ละเลน (OMA) | -7 | เดซิเบล | ||||
| การสะท้อนแสงของตัวรับ | SenOMA1 | -26 | เดซิเบล | 1 | ||
| ความไวของเครื่องรับ เฉลี่ย, แต่ละเลน | SenOMA2 | -28 | เดซิเบล | 2 | ||
|
ตัวรับสัญญาณ 3 dB เครื่องตัดไฟฟ้าด้านบน ความถี่แต่ละเลน |
โลซา | 31 | กิกะเฮิรตซ์ | |||
| เกณฑ์ความเสียหายแต่ละเลน | แพ้ | 6.5 | เดซิเบล | |||
| LOS ยืนยัน | แพ้ | -40 | เดซิเบล | |||
| LOS ดีสเสิร์ต | -29 | เดซิเบล | ||||
| LOS ฮิสเทอรีซิส | 0.5 | เดซิเบล | ||||
| หมายเหตุ | ||||||
| 1. ความไวระบุไว้ที่ BER@5E-5 กับ FEC | ||||||
