สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1AL4L10-CD-OTU

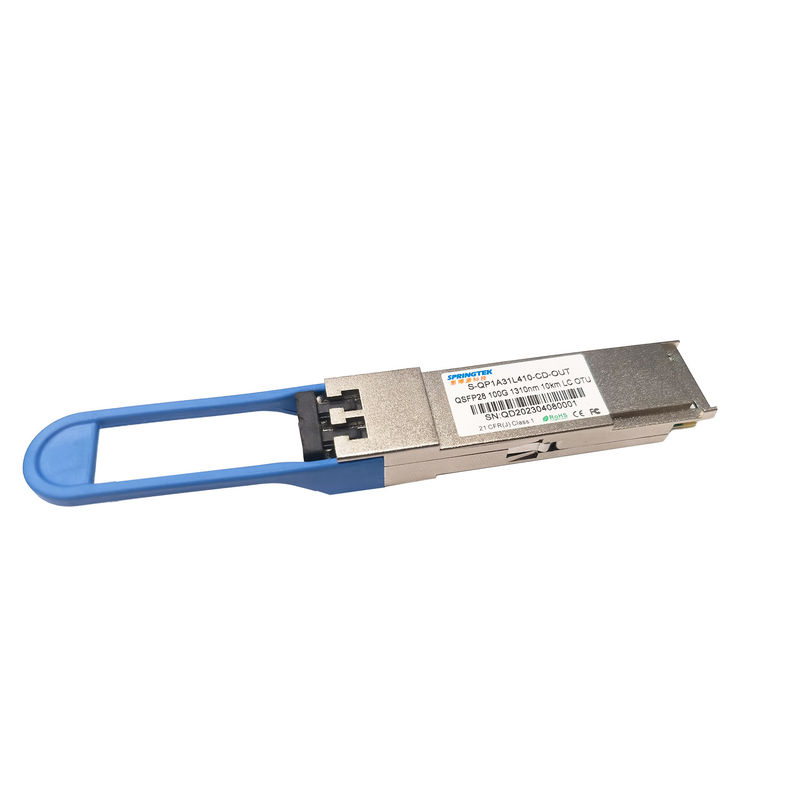

100Gbps Cisco 10Km OTU4 QSFP28 LR4 1294 -1310nm LC เข้ากันได้ โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
|
S-QP1AL4L10-CD-OTU4 |
QSFP28, 100G/112Gbps,1294 -1310 นาโนเมตร, OTU4, LC,10km, 0ºC~+70ºC, พร้อม DDM, |
คำอธิบาย
Springtek 100GBase QSFP28-LR4-OTU4 ได้รับการออกแบบมาสำหรับการใช้งานการสื่อสารด้วยแสง 10 กม.โมดูลนี้ประกอบด้วยตัวส่งสัญญาณออปติคัล DFB 4 เลน ตัวรับออปติคัล 4 เลน และบล็อกการจัดการโมดูล รวมถึงอินเทอร์เฟซแบบอนุกรม 2 สายสัญญาณออปติคัลถูกมัลติเพล็กซ์เป็นไฟเบอร์โหมดเดียวผ่านตัวเชื่อมต่อ LC มาตรฐานอุตสาหกรรม
คุณสมบัติ
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 4 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| การใช้พลังงานทั้งหมด | พี | - | - | 3.5 | ว |
| อัตราข้อมูล | บีอาร์ | - | 27.9525 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 900 | เอ็มวี |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | ต่อ 100Gbase-LR4 | เดซิเบล | |||
| การสูญเสียผลตอบแทนอินพุตโหมดทั่วไป | ต่อ 100Gbase-LR4 | เดซิเบล | |||
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 850 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| การสูญเสียผลตอบแทนส่วนต่าง | ต่อ 100Gbase-LR4 | เดซิเบล | |||
| เอาต์พุตโหมดทั่วไปส่งคืนการสูญเสีย | ต่อ 100Gbase-LR4 | เดซิเบล | |||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | |
| ลักษณะเครื่องส่งสัญญาณ | |||||||
| อัตราสัญญาณต่อเลน | 27.9525±100 แผ่นต่อนาที | GBd | 1 | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | - | 1296.59 | นาโนเมตร | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| กำลังเปิดตัวเฉลี่ยทั้งหมด | หน้ามุ่ย | - | - | 10.5 | เดซิเบล | ||
| ส่ง OMA ต่อเลน | TxOMA | -1.3 | - | 4.5 | เดซิเบล | ||
| กำลังเปิดตัวเฉลี่ยต่อเลน | TXP | -0.6 | - | 4 | เดซิเบล | ||
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 4 | - | - | เดซิเบล | ||
| อัตราส่วนการปราบปราม Sidemode | SMSR | 30 | - | - | เดซิเบล | ||
| เสียงความเข้มสัมพัทธ์ | ริน | - | - | -130 | เดซิเบล/เฮิรตซ์ | ||
| การสะท้อนแสงของเครื่องส่งสัญญาณ | - | - | -12 | เดซิเบล | |||
|
นิยามหน้ากากตาส่งสัญญาณ {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | |||||
| ลักษณะตัวรับสัญญาณ | |||||||
| อัตราสัญญาณต่อเลน | 27.9525±100 แผ่นต่อนาที | GBd | 3 | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | - | 1296.59 | นาโนเมตร | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| กำลังรับเฉลี่ยต่อเลน | RXPx | -8.6 | - | 4.5 | เดซิเบล | 4 | |
| ความไวของตัวรับ (OMA) ต่อเลน | อาร์เอ็กซ์เซ็นส์ | - | - | -8.4 | เดซิเบล | ||
| การสะท้อนแสงของตัวรับ | - | - | -26 | เดซิเบล | |||
| ลอส | ยกเลิกการยืนยันด้วยแสง | พ | - | - | -11.6 | เดซิเบล | |
| การยืนยันด้วยแสง | ป้า | -24 | - | - | |||
| LOS ฮิสเทอรีซิส | 0.5 | - | 6 | เดซิเบล | |||
| หมายเหตุ | |||||||
|
1. เครื่องส่งสัญญาณทำงานที่ 25.78125Gbps ต่อช่องสัญญาณ 2. อัตราส่วนการตี 5x10-5. 3. ตัวรับสัญญาณทำงานที่ 25.78125Gbps ต่อช่องสัญญาณ 4. ค่าพลังงานและความแม่นยำของพลังงานเปิดอยู่ทุกช่อง |
|||||||
