S-QP1AL4L40-CD-OTU4

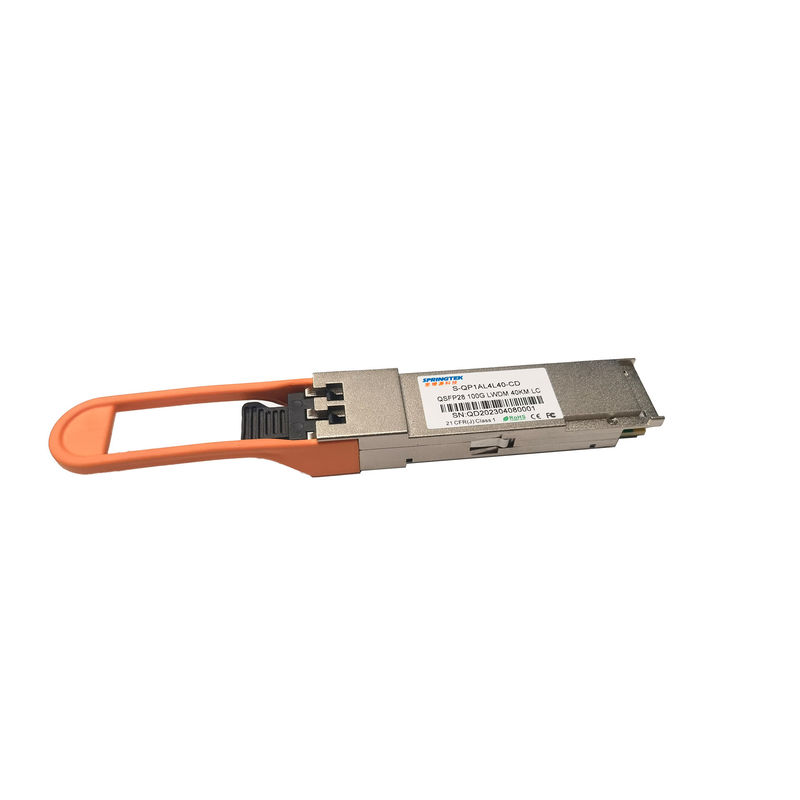

QSFP28 ER4 OTU4 รองรับ Cisco 100Gbps 1294 -1310nm 40Km โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28, 103.1~111.8Gb/s ,1294-1310nm, LC,40km, OTU4, 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
Springtek 100G QSFP28 ER4 OTU4 เครื่องรับส่งสัญญาณออปติคัลรวมเส้นทางตัวรับและตัวส่งสัญญาณไว้ในโมดูลเดียวในด้านการส่ง สตรีมข้อมูลอนุกรมสี่เลนจะได้รับการกู้คืน ปรับเวลาใหม่ และส่งผ่านไปยังไดรเวอร์เลเซอร์สี่ตัวไดรเวอร์เลเซอร์ควบคุม 4WDM EML ที่มีความยาวคลื่นตรงกลาง 1295.56 นาโนเมตร, 1300.05 นาโนเมตร, 1304.58 นาโนเมตร และ 1309.14 นาโนเมตรสัญญาณออปติคัลถูกมัลติเพล็กซ์เป็นไฟเบอร์โหมดเดียวผ่านตัวเชื่อมต่อ LC มาตรฐานอุตสาหกรรมในด้านการรับ สตรีมข้อมูลออปติคอลทั้งสี่เลนจะถูกแยกมัลติเพล็กซ์ออกทางออปติกโดยตัวแยกมัลติเพล็กซ์ออปติคัลในตัวสตรีมข้อมูลแต่ละรายการจะได้รับการกู้คืนโดย APD และแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์โมดูลนี้มีอินเทอร์เฟซไฟฟ้าแบบ hot-pluggable การใช้พลังงานต่ำ และอินเทอร์เฟซแบบอนุกรม 2 สาย
ผลิตภัณฑ์ Springtek ได้รับการออกแบบด้วยฟอร์มแฟกเตอร์ การเชื่อมต่อทางแสง/ไฟฟ้า และอินเทอร์เฟซการวินิจฉัยแบบดิจิทัลตามข้อตกลงหลายแหล่ง (MSA) ของ QSFP28 และสอดคล้องกับ IEEE 802.3ba
คุณสมบัติ
แอพพลิเคชั่น
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.5 | 3.6 | วี | ||
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | ||
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 5 | 95 | % | ||
| แรงดันอินพุตข้อมูล - ดิฟเฟอเรนเชียล | ลจุ่ม-VDINl | - | - | 1.0 | วี | |
| ควบคุมแรงดันไฟฟ้าขาเข้า | วีฉัน | -0.3 | - | วีซีซี+0.5 | วี | |
| ควบคุมกระแสไฟขาออก | ฉันอ | -20 | - | 20 | ม |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี | |
| การใช้พลังงานทั้งหมด | พีง | - | - | 4.5 | ว | |
| กระแสสูงสุดทันทีที่ปลั๊กร้อน | ฉันCC_IP | - | - | 1800 | ม | |
| กระแสสูงสุดคงที่ที่ปลั๊กร้อน | ฉันCC_SP | - | - | 1485 | ม | |
| การกระจายพลังงานสูงสุด, โหมดพลังงานต่ำ | พีสพป | - | - | 1.5 | ว | |
| อัตราบิตรวม | เอบีอาร์ | - | 103.125 | 111.8 | กิกะไบต์/วินาที | |
| อัตราข้อมูลต่อเลน | ดร | - | 25.78125 | - | กิกะไบต์/วินาที | |
| ควบคุมแรงดันไฟฟ้าอินพุตสูง | วีไอ.เอช | VCC*0.7 | - | VCC+0.3 | วี | |
| ควบคุมแรงดันไฟเข้าต่ำ | วีอิลลินอยส์ | -0.3 | - | VCC+0.3 | วี | |
| อัตราสัญญาณนาฬิกาอินเทอร์เฟซแบบอนุกรมสองสาย | - | - | - | 400 | กิโลเฮิรตซ์ | |
| ความทนทานต่อเสียงรบกวนของพาวเวอร์ซัพพลาย | - | - | - | 66 | เอ็มวีพีพี | 10เฮิรตซ์-10เมกะเฮิรตซ์ |
| โหลดเอาต์พุตข้อมูลส่วนต่าง Rx | - | - | 100 | - | โอห์ม | |
| ระยะการทำงาน | - | 2 | - | 40 | กม | กับ FEC |
ข้อมูลจำเพาะทางไฟฟ้า
| เครื่องส่งสัญญาณ (อินพุตโมดูล) | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| แอมพลิจูดอินพุตข้อมูลดิฟเฟอเรนเชียล | วีใน,PP | 95 | - | 900 | เอ็มวีพีพี | |
| การสิ้นสุดส่วนต่างไม่ตรงกัน | - | - | 10 | % | ||
| LPMode รีเซ็ต และ ModSelL | วีอิลลินอยส์ | -0.3 | - | 0.8 | วี | |
| วีไอ.เอช | 2 | - | VCC+0.3 | วี | ||
| ตัวรับ (เอาต์พุตโมดูล) | ||||||
| แอมพลิจูดเอาต์พุตข้อมูลดิฟเฟอเรนเชียล | VOUT,PP | 250 | - | 900 | เอ็มวีพีพี | |
| การสิ้นสุดส่วนต่างไม่ตรงกัน | - | - | % | |||
| เวลาขึ้น/ลงของเอาต์พุต 20%~80% | ตร | 9.5 | - | 10 | ปล | |
| ModPrsL และ IntL | วีออล | 0 | - | 0.4 | วี | ฉันออล=4mA |
| วีโอ้ | VCC-0.5 | - |
VCC+0.3
|
วี | ฉันออล=4mA | |
ลักษณะทางแสง
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | 1295.56 | 1296.59 | นาโนเมตร | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | |
| กำลังเปิดตัวออปติคอลเฉลี่ยรวม 100GE | พีออก | - | - | 12.5 | เดซิเบล | |
| กำลังเปิดตัวเฉลี่ย, แต่ละเลน, 100GE | พีออก | -2.5 | - | 6.5 | เดซิเบล | |
| กำลังส่งออปติคอลเฉลี่ยรวม, OTU4 | - | - | 11.1 | เดซิเบล | ||
| กำลังส่งแสงเฉลี่ยต่อเลน OTU4 | พีออกแอล | 0.6 | - | 5.1 | เดซิเบล | |
| กำลังเปิดโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF แต่ละเลน | พีออก_ปิด | - | - | -30 | เดซิเบล | |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 7 | - | - | เดซิเบล | |
| แอมพลิจูดการปรับด้วยแสง (OMA) ต่อเลน 100GE | OMA | 0.5 | - | 6.5 | เดซิเบล | |
| เปิดใช้กำลังใน OMA ลบ TDP ต่อเลน 100GE | OMA-TDP | -0.5 | - | - | เดซิเบล | |
| ความแตกต่างของกำลังในการปล่อยระหว่างสองเลนใดๆ (ค่าเฉลี่ยและ OMA) | DT_OMA | - | - | 4 | เดซิเบล | |
| บทลงโทษเครื่องส่งสัญญาณและการกระจาย 100GE | ทีดีพี | - | - | 3 | เดซิเบล | |
| การลงโทษทางแสง, OTU4 | อปพร | - | - | 1.5 | เดซิเบล | |
| ความทนทานต่อการสูญเสียแสงกลับ | ORLT | 20 | - | - | เดซิเบล | |
| หน้ากากปิดตา 100GE | สอดคล้องกับ IEEE 802.3ba-2010 | 1 | ||||
| หน้ากากปิดตา OTU4 | สอดคล้องกับ ITU-T G.695 | 2 | ||||
| การสะท้อนแสงของเครื่องส่งสัญญาณ | ที.อาร์ | - | - | -26 | เดซิเบล | |
| ลักษณะตัวรับสัญญาณ | ||||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | 1295.56 | 1296.59 | นาโนเมตร | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| ความไวของตัวรับ (OMA) แต่ละเลน 100GE | - | - | - | -18.5 | เดซิเบล | 3 |
| ความไวของตัวรับ (กำลังเฉลี่ย) ต่อเลน, OTU4 | - | - | - | -18.99 | เดซิเบล | 4 |
| ความไวของตัวรับสัญญาณที่เน้น (OMA) ต่อเลน 100GE | - | - | - | -16 | เดซิเบล | |
| ตาเครียด J2 กระวนกระวายใจ | - | - | 0.33 | - | UI | |
| ตาเครียด J4 กระวนกระวายใจ | - | 0.48 | - | UI | ||
| การลงโทษปิดตาแนวตั้ง | - | - | 2.5 | - | เดซิเบล | |
| คำจำกัดความของหน้ากากปิดตา SRS { X1, X2, X3,Y1, Y2, Y3} | {0.39, 0.5, 0.5, 0.39, 0.39, 0.4} | |||||
| เกณฑ์ความเสียหายแต่ละเลน | พิน, ความเสียหาย | -2.5 | - | - | เดซิเบล | |
| กำลังรับเฉลี่ยต่อเลน | - | -20.5 | - | -3.5 | เดซิเบล | |
|
รับพลังงานใน OMA ต่อเลน โอเวอร์โหลด |
OMA | - | - | -3.5 | เดซิเบล | |
| การสะท้อนแสงของตัวรับ | ที.อาร์ | - | - | -26 | เดซิเบล | |
|
หมายเหตุ 1. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 ที่ 25.78 Gb/s 2. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 ที่ 27.95 Gb/s 3. วัดด้วยรูปแบบการทดสอบ PRBS231-1 ที่ 25.78Gbps, BER≦5E-5 4. วัดด้วยรูปแบบการทดสอบ PRBS231-1 ที่ 27.95Gbps, BER≦1.8E-4 |
||||||
