สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1AC4L05-CD

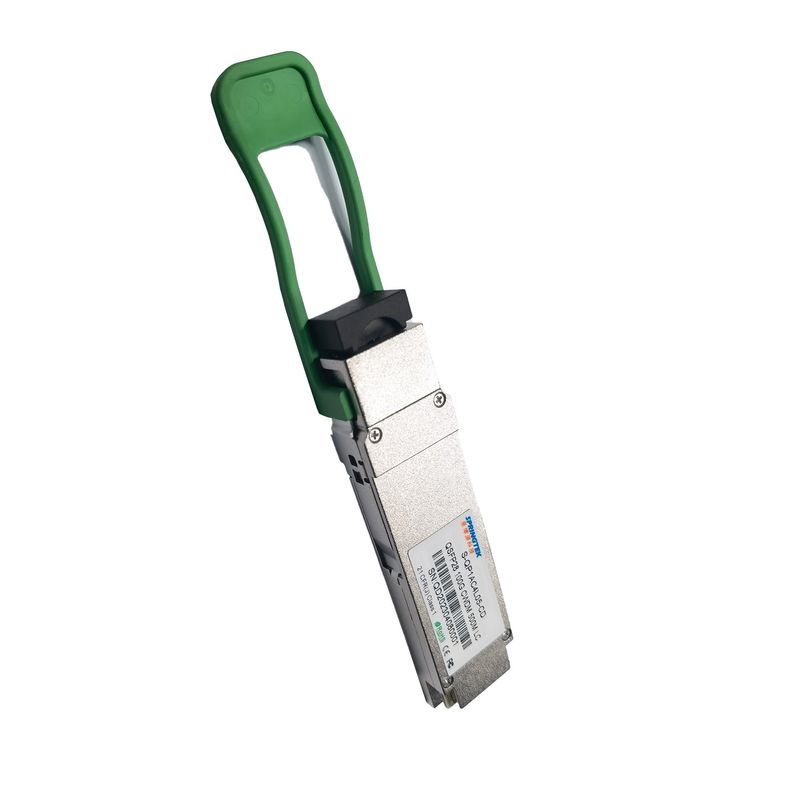

เข้ากันได้ Arista 100Gbps CWDM4 LC 500m QSFP28 DR โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
| S-QP1AC4L05-CD |
QSFP28,100Gbps,1271 -1331nm, SM, LC,500m, 0ºC~+70ºC, พร้อม DDM, |
คำอธิบาย
Springtek 100Gbps CWDM4 QSFP28 ออกแบบมาสำหรับแอพพลิเคชั่นการสื่อสารด้วยแสง 500mโมดูลนี้ประกอบด้วยตัวส่งสัญญาณออปติคัล DFB 4 เลน ตัวรับออปติคัล 4 เลน และบล็อกการจัดการโมดูล รวมถึงอินเทอร์เฟซแบบอนุกรม 2 สายสัญญาณออปติคัลถูกมัลติเพล็กซ์เป็นไฟเบอร์โหมดเดียวผ่านตัวเชื่อมต่อ LC มาตรฐานอุตสาหกรรม
คุณสมบัติ
แอพพลิเคชั่น
มาตรฐาน
คะแนนสูงสุดแน่นอน
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าสูงสุด | วีซีซี | 0 | 3.6 | วี | |
| อุณหภูมิในการจัดเก็บ | ท | -40 | 85 | ℃ | |
| อุณหภูมิกรณีการใช้งาน | ตกรณี | -5 | 75 | ℃ | |
| ความชื้นสัมพัทธ์ | อาร์เอช | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| อุณหภูมิกรณีการใช้งาน | ทีเคส | 0 | 70 | ℃ | |
| การจ่ายแรงดัน | วี.ซี.ซี | 3.135 | 3.3 | 3.465 | วี |
| ความชื้นสัมพัทธ์ | อาร์เอช | 5 | 85 | % | |
| การกระจายพลังงาน | พี.ดี | 3.5 | ว | ||
| อัตราข้อมูล (ออปติคอล) | ดร | 4*25.78125 | Gbps | ||
| อัตราข้อมูล (ไฟฟ้า) | ดร | 4*25.78125 | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันดิฟเฟอเรนเชียล pk-pk | วี.พี | 900 | เอ็มวี | ||
| อิมพีแดนซ์ส่วนต่างอินพุต | ริน | 100 | โอห์ม | ||
| ความต้านทานการสิ้นสุดที่แตกต่างกันไม่ตรงกัน | 10 | % | |||
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| อิมพีแดนซ์ส่วนต่างเอาต์พุต | ปราชัย | 100 | โอห์ม | ||
| ความต้านทานการสิ้นสุดที่แตกต่างกันไม่ตรงกัน | 10 | % | |||
| แรงดันขาออกที่แตกต่างกัน | วอท, pp | 400 | 600 | 800 | เอ็มวี |
อลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ทั่วไป | สูงสุด | หน่วย | บันทึก |
| เครื่องส่ง | ||||||
| ความเร็วสัญญาณต่อเลน | บีอาร์ | 25.78125 ± 100 แผ่นต่อนาที | กิกะไบต์/วินาที | |||
| ส่งความยาวคลื่น | เล0 | 1264.5 | 1271 | 1277.5 | นาโนเมตร | |
| λ1 | 1284.5 | 1291 | 1297.5 | นาโนเมตร | ||
| λ2 | 1304.5 | 1311 | 1317.5 | นาโนเมตร | ||
| λ3 | 1324.5 | 1331 | 1337.5 | นาโนเมตร | ||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | เดซิเบล | |||
| กำลังเปิดตัวเฉลี่ยทั้งหมด | พีทั้งหมด | 8.5 | เดซิเบล | |||
| กำลังเปิดตัวเฉลี่ย, แต่ละเลน | พีออก | -6.5 | 2.5 | เดซิเบล | ||
| ออปติคัลมอดูเลตแอมพลิจูด (OMA) แต่ละเลน | พีOMA | -4 | 2.5 | เดซิเบล | ||
| เปิดปิดไฟต่อเลน | -30 | เดซิเบล | ||||
| การลงโทษเครื่องส่งสัญญาณและการกระจาย (TDP) แต่ละเลน | ทีดีพี | 3.0 | เดซิเบล | |||
| อัตราส่วนการสูญพันธุ์ (ER) | เอ่อ | 3.5 | เดซิเบล | |||
| คำจำกัดความของหน้ากากตาส่งสัญญาณ {X1,X2, X3, Y1, Y2, Y3} | {0.31, 0.40, 0.45, 0.34, 0.38, 0.4} | 1 | ||||
| ขอบหน้ากาก | 15 | % | 1 | |||
| เครื่องรับ | ||||||
| ความเร็วสัญญาณต่อเลน | บีอาร์ | 25.78125 ± 100 แผ่นต่อนาที | กิกะไบต์/วินาที | |||
| รับความยาวคลื่น | เล0 | 1264.5 | 1271 | 1277.5 | นาโนเมตร | |
| λ1 | 1284.5 | 1291 | 1297.5 | นาโนเมตร | ||
| λ2 | 1304.5 | 1311 | 1317.5 | นาโนเมตร | ||
| λ3 | 1324.5 | 1331 | 1337.5 | นาโนเมตร | ||
| เกณฑ์ความเสียหายแต่ละเลน | 3.5 | เดซิเบล | ||||
| กำลังรับเฉลี่ยแต่ละเลน | -10 | 4.5 | เดซิเบล | |||
| รับพลังงานแต่ละเลน (OMA) | 2.5 | เดซิเบล | 2 | |||
| การสะท้อนแสงของตัวรับ | -26 | เดซิเบล | ||||
| LOS ยืนยัน | -24 | -13.6 | เดซิเบล | |||
| LOS ยกเลิกการยืนยัน | -11.6 | เดซิเบล | ||||
| LOS ฮิสเทอรีซิส | 0.5 | 6 | เดซิเบล | |||
