สถานที่กำเนิด:
หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์:
Springtek
ได้รับการรับรอง:
ISO9001 RoHS FCC CE
หมายเลขรุ่น:
S-QP1AL4L40-CD-Lite

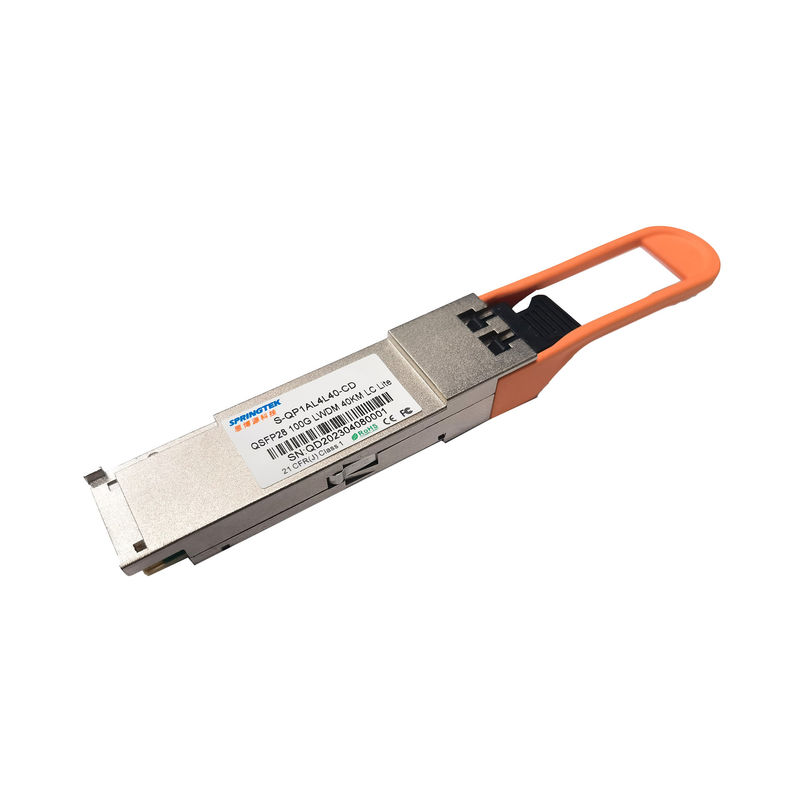

เข้ากันได้ Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm 40Km โมดูลรับส่งสัญญาณแสง
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | รายละเอียดสินค้า |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps,ER4 Lite,1294-1310nm, SM, LC 40km, 0ºC~+70ºC พร้อม DDM |
คำอธิบาย
Springtek 100G QSFP28 ER4 Lite ตัวรับส่งสัญญาณออปติคัลรวมเส้นทางตัวรับและตัวส่งสัญญาณไว้ในโมดูลเดียวในด้านการส่ง สตรีมข้อมูลอนุกรมสี่เลนจะได้รับการกู้คืน ปรับเวลาใหม่ และส่งผ่านไปยังไดรเวอร์เลเซอร์สี่ตัวไดรเวอร์เลเซอร์ควบคุม 4- EML ที่มีความยาวคลื่นตรงกลาง 1296 นาโนเมตร, 1300 นาโนเมตร, 1305 นาโนเมตร และ 1309 นาโนเมตรสัญญาณออปติคัลถูกมัลติเพล็กซ์เป็นไฟเบอร์โหมดเดียวผ่านตัวเชื่อมต่อ LC มาตรฐานอุตสาหกรรมในด้านการรับ สตรีมข้อมูลออปติคอลทั้งสี่เลนจะถูกแยกมัลติเพล็กซ์ออกทางออปติกโดยตัวแยกมัลติเพล็กซ์ออปติคัลในตัวสตรีมข้อมูลแต่ละรายการจะได้รับการกู้คืนโดย APD และแอมพลิฟายเออร์ทรานส์อิมพีแดนซ์โมดูลนี้มีอินเทอร์เฟซไฟฟ้าแบบ hot-pluggable การใช้พลังงานต่ำ และอินเทอร์เฟซแบบอนุกรม 2 สาย
ผลิตภัณฑ์ Springtek ได้รับการออกแบบด้วยฟอร์มแฟกเตอร์ การเชื่อมต่อทางแสง/ไฟฟ้า และอินเทอร์เฟซการวินิจฉัยแบบดิจิทัลตามข้อตกลงหลายแหล่ง (MSA) ของ QSFP28 และสอดคล้องกับ IEEE 802.3ba
คุณสมบัติ
แอพพลิเคชั่น
มาตรฐาน
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | -0.3 | 3.6 | วี | |
| ช่วงอุณหภูมิในการจัดเก็บ | ท | -40 | 85 | องศาเซลเซียส | |
| ความชื้นสัมพัทธ์ - การจัดเก็บ | อาร์เอชส | 0 | 95 | % | |
| ความชื้นสัมพัทธ์ - การทำงาน | อาร์เอชอ | 0 | 85 | % |
เงื่อนไขการใช้งานที่แนะนำ
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| ช่วงอุณหภูมิในการทำงานของเคส | ทีซี | 0 | - | 70 | องศาเซลเซียส |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | วีซีซี | 3.14 | 3.3 | 3.47 | วี |
| การใช้พลังงานทั้งหมด | พี | - | - | 3.5 | ว |
| อัตราข้อมูล | บีอาร์ | - | 25.78125 | - | Gbps |
ลักษณะไฟฟ้า
| ลักษณะทางไฟฟ้าของเครื่องส่งสัญญาณ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันอินพุตที่แตกต่างกัน | วีใน | 180 | - | 1,000 | เอ็มวี |
| Tx ดิฟเฟอเรนเชียลอินพุท Impendence | Zใน | - | 100 | - | โอห์ม |
| การสูญเสียผลตอบแทนอินพุตส่วนต่าง | ต่อ 100Gbase-ER4 | เดซิเบล | |||
| การสูญเสียผลตอบแทนอินพุตโหมดทั่วไป | ต่อ 100Gbase-ER4 | เดซิเบล | |||
| ลักษณะทางไฟฟ้าของเครื่องรับ | |||||
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย |
| การแกว่งแรงดันเอาต์พุตที่แตกต่างกัน | วีออก | 300 | - | 1200 | เอ็มวี |
| Rx ความแตกต่างของเอาท์พุต Impendence | Zออก | - | 100 | - | โอห์ม |
| การสูญเสียผลตอบแทนส่วนต่าง | ต่อ 100Gbase-ER4 | เดซิเบล | |||
| เอาต์พุตโหมดทั่วไปส่งคืนการสูญเสีย | ต่อ 100Gbase-ER4 | เดซิเบล | |||
ลักษณะทางแสง
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
| ลักษณะเครื่องส่งสัญญาณ | ||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | 1 | |||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | 1295.56 | 1296.59 | นาโนเมตร | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | SMSR | 30 | - | - | เดซิเบล | |
| กำลังเปิดตัวเฉลี่ยทั้งหมด | พีทั้งหมด | - | - | 10.5 | เดซิเบล | |
| กำลังในการออกตัวเฉลี่ย, แต่ละเลน | พีออก | -2.9 | - | 4.5 | เดซิเบล | |
| ความกว้างสเปกตรัม (-20dB) | σ | - | 1 | นาโนเมตร | ||
| กำลังเปิดโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF แต่ละเลน | พีปิด | - | - | -30 | เดซิเบล | |
| อัตราส่วนการสูญพันธุ์ | เอ่อ | 4 | - | - | เดซิเบล | |
| ส่งการสะท้อนแสง | อาร์เอฟแอล | - | - | -12 | เดซิเบล | |
|
คำจำกัดความของเอาต์พุต Eye Mask {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| ลักษณะตัวรับสัญญาณ | ||||||
| อัตราสัญญาณต่อเลน | 25.78125 | GBd | ||||
| ความยาวคลื่นกลางเลน (ช่วง) | เล | 1294.53 | 1295.56 | 1296.59 | นาโนเมตร | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| เกณฑ์ความเสียหาย | THd | -3 | เดซิเบล | 1 | ||
| กำลังรับเฉลี่ยทั้งหมด | 2.0 | เดซิเบล | ||||
| ความไวของตัวรับสัญญาณ (OMA) แต่ละเลน | SenOMA1 | - | -16.5 | - | เดซิเบล | 1 |
| ความไวของตัวรับสัญญาณ (OMA) แต่ละเลน | SenOMA2 | - | -20.5 | -19 | เดซิเบล | 2 |
| LOS ยืนยัน | โลซา | - | -26 | - | เดซิเบล | |
| LOS ยกเลิกการยืนยัน | แพ้ | - | -24 | - | เดซิเบล | |
| LOS ฮิสเทอรีซิส | แพ้ | 0.5 | - | - | เดซิเบล | |
| หมายเหตุ | ||||||
|
1. เครื่องรับจะต้องสามารถทนต่อการเปิดรับแสงต่อเนื่องกับสัญญาณอินพุตแบบออปติคัลแบบมอดูเลตที่มีระดับพลังงานนี้บนเลนเดียวได้โดยไม่มีความเสียหายเครื่องรับไม่จำเป็นต้องทำงานอย่างถูกต้องที่พลังงานอินพุตนี้ 2. 25.78125Gb/s,NRZ,PRBS 231-1,BER=1x10-12. 3. 27.95249Gb/s,NRZ,PRBS 231-1,BER=5x10-5. |
||||||
